工控人家園 綜合討論 步進電機回原點用什么方法比較準確？

e23_di

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 33 個
工控威望: 525 點
下載積分: 3583 分
在線時間: 60(小時)
注冊時間: 2020-06-15
最后登錄: 2021-07-21
查看e23_di的主題 / 回貼

樓主發表于: 2020-07-01 15:51

只看樓主 | 小中大

信捷XDM-60T10,在原點處設置了原點感應開關，沒有正負限位，分別用ZRN和DRVI指令試了下，感覺離原點位還是偏離一點點。不知哪位在現在條件下有什么可以改進的方法？

yerong

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1972 個
工控威望: 2125 點
下載積分: 11211 分
在線時間: 873(小時)
注冊時間: 2007-08-28
最后登錄: 2025-08-29
查看yerong的主題 / 回貼

1樓發表于: 2020-07-01 17:16

只看該作者 | 小中大

低速速度盡量慢用前后分開距離的兩個開關作原點信號

e23_di

級別: 家園�？�

發送短信
加為好友

2樓發表于: 2020-07-01 18:03

只看該作者 | 小中大

引用
引用第1樓yerong于2020-07-01 17:16發表的 :
低速速度盡量慢用前后分開距離的兩個開關作原點信號

低速速度已經很慢了，不是低速的問題。原點感應開關就是一個傳感器，通過感應這個傳感器使電機停止�，F(xiàn)在就是感應到上升沿，停止脈沖，緩降停止，離原點還是偏差一點點，不夠準。

e23_di

級別: 家園�？�

發送短信
加為好友

3樓發表于: 2020-07-01 21:03

只看該作者 | 小中大

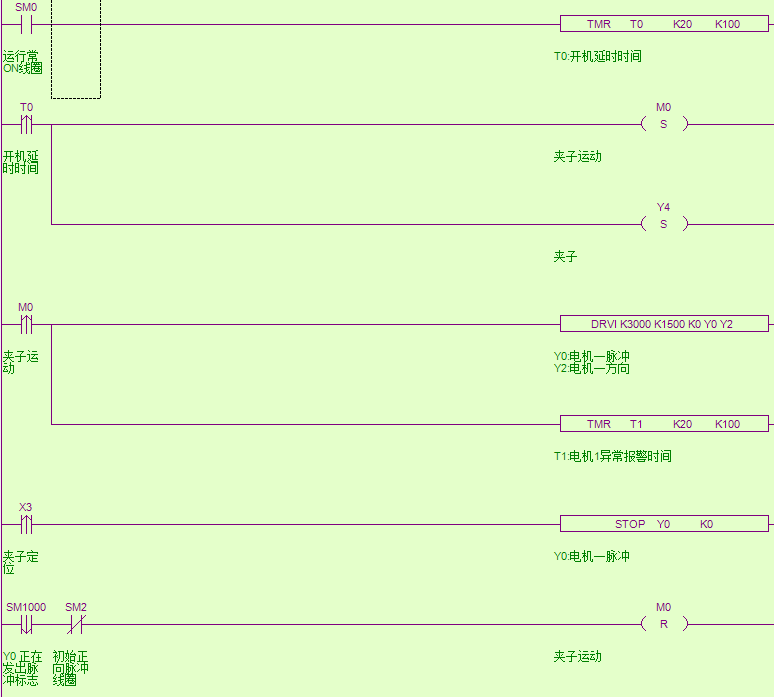

1.zip (899 K) 下载次数:56 夾子不是處在水平位置，還差一點

xzl0594

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 79 個
工控威望: 456 點
下載積分: 5307 分
在線時間: 184(小時)
注冊時間: 2019-05-15
最后登錄: 2025-08-14
查看xzl0594的主題 / 回貼

4樓發表于: 2020-07-01 23:05

只看該作者 | 小中大

感應到之后在低速返向離開感應器，下降沿做停止信號

龍達工控萌新

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 185 個
工控威望: 300 點
下載積分: 1122 分
在線時間: 84(小時)
注冊時間: 2017-10-25
最后登錄: 2024-04-22
查看龍達工控萌新的主題 / 回貼

5樓發表于: 2020-07-01 23:32

只看該作者 | 小中大

次次回零都是這個位置么？是不是開關裝的位置不合適

qwermhb

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 72 個
工控威望: 192 點
下載積分: 701 分
在線時間: 59(小時)
注冊時間: 2011-11-15
最后登錄: 2023-09-02
查看qwermhb的主題 / 回貼

6樓發表于: 2020-07-03 13:46

只看該作者 | 小中大

采用絕對值編碼器啊，感應后減速然后停止在設定的位置，或者用一個光柵尺或者電阻尺定位

進擊的工控人

看什么看！

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 311 個
工控威望: 643 點
下載積分: 1723 分
在線時間: 294(小時)
注冊時間: 2019-05-29
最后登錄: 2025-07-16
查看進擊的工控人的主題 / 回貼

7樓發表于: 2020-07-03 13:49

只看該作者 | 小中大

引用
引用第6樓qwermhb于2020-07-03 13:46發表的 :
采用絕對值編碼器啊，感應后減速然后停止在設定的位置，或者用一個光柵尺或者電阻尺定位

這樣改，直接買個伺服電機可能還好點了

加油！

大臉貓飼養員

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 111 個
工控威望: 171 點
下載積分: 1875 分
在線時間: 107(小時)
注冊時間: 2020-05-29
最后登錄: 2025-02-13
查看大臉貓飼養員的主題 / 回貼

8樓發表于: 2020-07-03 14:02

只看該作者 | 小中大

如果不是感應開關安裝不合適，就是傳感器響應時間有問題。

詩無俗

工控一生

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 116 點
下載積分: 2007 分
在線時間: 53(小時)
注冊時間: 2019-04-26
最后登錄: 2025-03-03
查看詩無俗的主題 / 回貼

9樓發表于: 2020-07-07 11:20

只看該作者 | 小中大

試著將感應開關往前或往后移，一點一點挪，知道步進在你想要的位置停下。他感應到之后經過一段很短的時間才停的下來，所以你要前置一點或后置一點感應開關

掙扎的學渣

清風飄雪

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 116 個
工控威望: 911 點
下載積分: 127 分
在線時間: 28(小時)
注冊時間: 2020-02-20
最后登錄: 2025-06-03
查看清風飄雪的主題 / 回貼

10樓發表于: 2020-07-07 11:25

只看該作者 | 小中大

用中斷指令試試

泰山之石

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2345 個
工控威望: 2580 點
下載積分: 11870 分
在線時間: 925(小時)
注冊時間: 2008-11-12
最后登錄: 2025-08-29
查看泰山之石的主題 / 回貼

11樓發表于: 2020-07-08 09:08

只看該作者 | 小中大

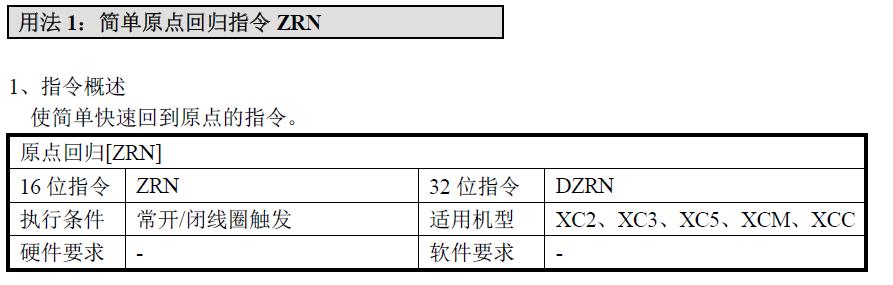

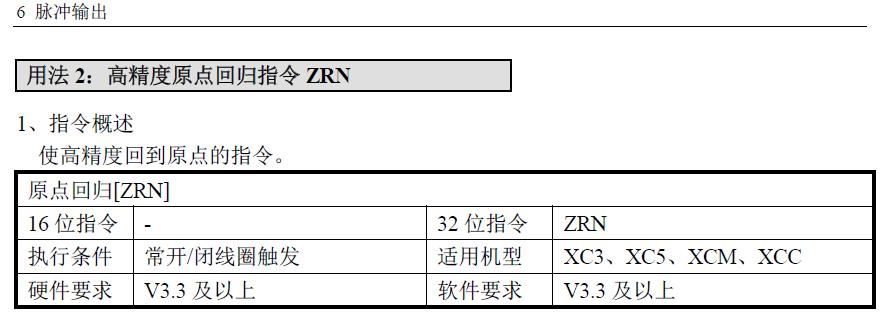

圖片：

不知你步進帶的是什么機構，原點感應開關的安裝位置及開關的型號是什么樣的？所說的差距是差多少？這是XC的

[ 此帖被namae在2020-07-08 09:20重新編輯 ]
