工控人家園 綜合討論 eplan畫圖求助

人生如夢

快樂和郁悶取決于心態

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 299 個
工控威望: 467 點
下載積分: 8136 分
在線時間: 768(小時)
注冊時間: 2010-09-26
最后登錄: 2025-08-20
查看人生如夢的主題 / 回貼

樓主發表于: 2019-12-13 20:55

只看樓主 | 小中大

比如我先插入多個接觸器線圈的部件，并添加了功能文本，但我設備導航器中插入接觸器主觸電時不顯示功能文本，只顯示標示符，不知道那個接觸器是干什么的，還得來回查看線圈的功能文本，感覺效率有點低，請問各位師傅怎么才能快速找到那個線圈是什么功能呢，謝謝
還有個問題：怎樣才能把接觸器線圈的功能文本傳遞到接觸器的主觸點上顯示呢？謝謝

[ 此帖被人生如夢在2019-12-13 21:51重新編輯 ]

secgo

玩多了就更不會玩了~

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1354 個
工控威望: 1610 點
下載積分: 68004 分
在線時間: 219(小時)
注冊時間: 2009-03-06
最后登錄: 2025-08-29
查看secgo的主題 / 回貼

1樓發表于: 2019-12-15 09:52

只看該作者 | 小中大

這里好像比較少玩EPLAN的吧，我搞了幾年都沒搞懂，哈哈哈哈哈

人生如夢

快樂和郁悶取決于心態

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 299 個
工控威望: 467 點
下載積分: 8136 分
在線時間: 768(小時)
注冊時間: 2010-09-26
最后登錄: 2025-08-20
查看人生如夢的主題 / 回貼

2樓發表于: 2019-12-15 20:58

只看該作者 | 小中大

eplan功能是強大，但感覺很不人性化，很多術語太專業

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2867 個
工控威望: 3639 點
下載積分: 3562 分
在線時間: 3831(小時)
注冊時間: 2007-11-04
最后登錄: 2025-08-31
查看tingfenghu的主題 / 回貼

3樓發表于: 2019-12-15 22:04

只看該作者 | 小中大

他們的習慣是按功能畫圖。
接觸器線圈和觸點是放在同一頁面。
這種畫圖方式對排錯是比較方便的，

樓主留言：

謝謝你的回答，一般來時線圈都在控制頁面，觸電都在主回路頁面，弄到一起很不方便奧

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

hmy1974

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 76 個
工控威望: 238 點
下載積分: 726 分
在線時間: 207(小時)
注冊時間: 2007-06-12
最后登錄: 2025-08-19
查看hmy1974的主題 / 回貼

4樓發表于: 2019-12-16 09:39

只看該作者 | 小中大

你的線圈沒有選擇部件吧

樓主留言：

謝謝的你回答，選了部件了

柚柚の老趙

志存高遠

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 83 個
工控威望: 287 點
下載積分: 1000 分
在線時間: 293(小時)
注冊時間: 2013-08-17
最后登錄: 2025-08-31
查看柚柚の老趙的主題 / 回貼

5樓發表于: 2019-12-16 14:12

只看該作者 | 小中大

在顯示設置內容里添加數據，功能文本（共用即可），線圈內的功能文本就可以在觸點下方顯示了

樓主留言：

非常感謝你的回答，但我比較愚鈍，能不能說具體點，謝謝

本司長期從事非標自動化設備電氣控制、工業自動化開發工作：

1.各類PLC程序設計，人機界面HMI編程，變頻器、伺服電機、步進電機驅動等綜合應用；
2.可承接各種PLC、觸摸屏程序，可CAD出圖接線圖。
聯系方式：QQ 275518719 微信：HEXI510

迪迦奧特曼

寧靜是奢侈的奢求。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 329 個
工控威望: 1175 點
下載積分: 2458 分
在線時間: 120(小時)
注冊時間: 2018-03-30
最后登錄: 2025-07-08
查看迪迦奧特曼的主題 / 回貼

6樓發表于: 2019-12-16 14:52

只看該作者 | 小中大

插入文字，下面有個勾勾要打上，再使用功能文本自動

樓主留言：

謝謝你的回答，試了試還是不行的

寧靜是奢侈的奢求。

柚柚の老趙

志存高遠

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 83 個
工控威望: 287 點
下載積分: 1000 分
在線時間: 293(小時)
注冊時間: 2013-08-17
最后登錄: 2025-08-31
查看柚柚の老趙的主題 / 回貼

7樓發表于: 2019-12-17 10:10

只看該作者 | 小中大

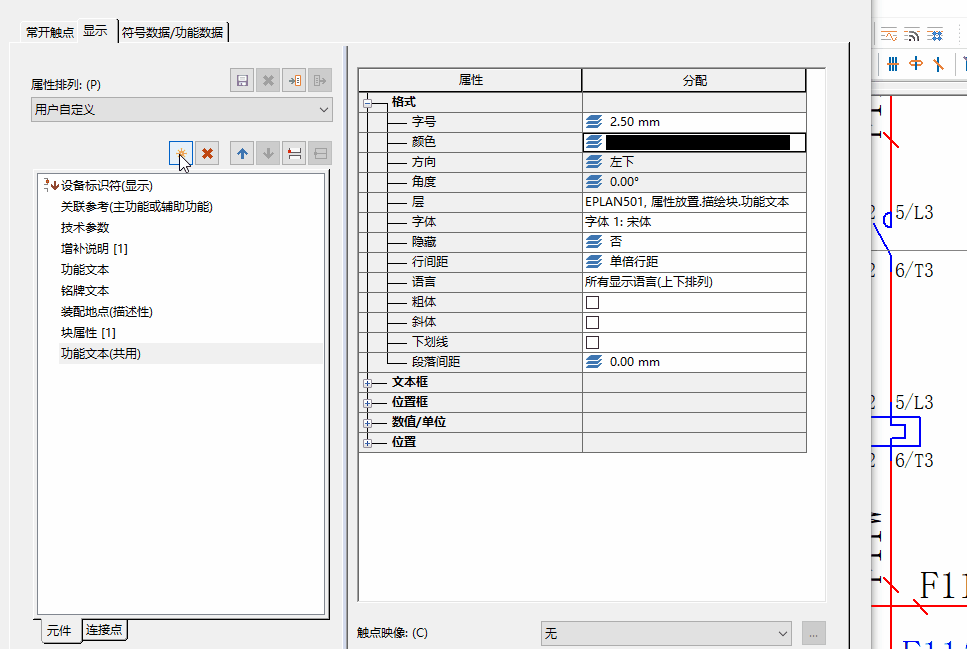

圖片：

首先線圈部分的功能文本寫好，然后到觸點部分右鍵屬性》》切換到顯示》》點擊新建》》功能》類別》功能文本（共用）
動圖有點快，湊合先看看

樓主留言：

謝謝你的耐心解答，剛才試了試的確通過設置主觸電屬性顯示里的（功能文本共用）在主觸點上顯示了線圈的功能文本。
我的意思是在插入主觸點前在導航器中就顯示主線圈是控制什么的（而不是所有線圈都顯示：{線圈，主回路分段}），這樣便于我在插入主觸電前快速選擇和線圈配套的主觸電，而不是在放置主觸點后在設置顯示，煩勞師傅給看看這個功能怎么實現呢

行車不規范

要做難且正確的事！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 88 個
工控威望: 503 點
下載積分: 927 分
在線時間: 112(小時)
注冊時間: 2021-07-16
最后登錄: 2025-08-29
查看行車不規范的主題 / 回貼

8樓發表于: 2021-11-04 17:13

只看該作者 | 小中大

改設備標識符
