工控人家園 歐姆龍工控論壇 請教一下歐姆龍CP1E N20，脈沖輸出是高電平還是低電平？

風中賞雪

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 93 個
工控威望: 194 點
下載積分: 398 分
在線時間: 46(小時)
注冊時間: 2010-07-24
最后登錄: 2024-07-23
查看風中賞雪的主題 / 回貼

樓主發表于: 2019-11-26 01:17

只看樓主 | 小中大

請教一下各位大神歐姆龍CP1E N20，脈沖輸出是高電平還是低電平?有輸出脈沖和方向的燈都在亮,COM接0v步進電機不動

hlq_0815

人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。

級別: 論壇版主

發送短信
加為好友

精華主題: 2 篇
發帖數量: 1924 個
工控威望: 4572 點
下載積分: 7762 分
在線時間: 1485(小時)
注冊時間: 2008-07-03
最后登錄: 2025-09-03
查看hlq_0815的主題 / 回貼

1樓發表于: 2019-11-27 08:55

只看該作者 | 小中大

只有漏型NPN和源型PNP之分。
高低電平，詞匯太專業不是一般人能解答

人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。

walleeve

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 66 個
工控威望: 189 點
下載積分: 3187 分
在線時間: 107(小時)
注冊時間: 2019-05-21
最后登錄: 2025-08-25
查看walleeve的主題 / 回貼

2樓發表于: 2019-11-28 08:08

只看該作者 | 小中大

查查手冊

lixian25268

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 44 個
工控威望: 166 點
下載積分: 3151 分
在線時間: 28(小時)
注冊時間: 2012-12-01
最后登錄: 2025-06-22
查看lixian25268的主題 / 回貼

3樓發表于: 2019-11-28 20:11

只看該作者 | 小中大

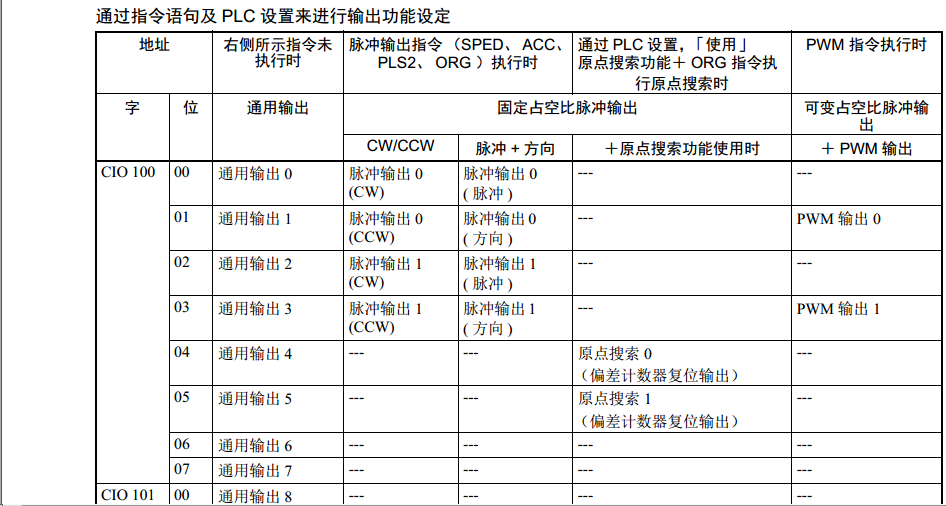

圖片：

COM 接 0V, 輸出電壓低電平。步進電機那面怎么接的線？

風中賞雪

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 93 個
工控威望: 194 點
下載積分: 398 分
在線時間: 46(小時)
注冊時間: 2010-07-24
最后登錄: 2024-07-23
查看風中賞雪的主題 / 回貼

4樓發表于: 2019-12-04 00:01

只看該作者 | 小中大

引用
引用第3樓lixian25268于2019-11-28 20:11發表的 Re:請教一下歐姆龍CP1E N20，脈沖輸出是高電平還是低電平？ :
COM 接 0V, 輸出電壓低電平。步進電機那面怎么接的線？

pul+接24v加2K電阻

風中賞雪

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 93 個
工控威望: 194 點
下載積分: 398 分
在線時間: 46(小時)
注冊時間: 2010-07-24
最后登錄: 2024-07-23
查看風中賞雪的主題 / 回貼

5樓發表于: 2019-12-19 11:13

只看該作者 | 小中大

FINS支持W繼電器，但是歐姆龍，沒有FINS選項

Hostlink不支持W，用什么代替呢

hua966

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 320 個
工控威望: 610 點
下載積分: 1395 分
在線時間: 192(小時)
注冊時間: 2010-08-19
最后登錄: 2025-08-18
查看hua966的主題 / 回貼

6樓發表于: 2019-12-20 14:54

只看該作者 | 小中大

要看PLC后面具體的型號就知道，NPN是低電平,PNP是高電平

nightblueblu

道阻且長，窮且益堅。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1044 個
工控威望: 1867 點
下載積分: 301 分
在線時間: 1162(小時)
注冊時間: 2017-02-09
最后登錄: 2025-08-30
查看nightblueblu的主題 / 回貼

7樓發表于: 2019-12-20 16:39

只看該作者 | 小中大

A區的繼電器

引用
引用第5樓風中賞雪于2019-12-19 11:13發表的 Re:請教一下歐姆龍CP1E N20，脈沖輸出是高電平還是低電平？ :
FINS支持W繼電器，但是歐姆龍，沒有FINS選項

Hostlink不支持W，用什么代替呢
