工控人家園 西門子工控論壇 分享一下2臺西門子smart用TCP通信

wenxuehero

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 40 個
工控威望: 1042 點
下載積分: 21743 分
在線時間: 129(小時)
注冊時間: 2018-07-10
最后登錄: 2025-08-08
查看wenxuehero的主題 / 回貼

樓主發表于: 2019-07-24 13:17

只看樓主 | 小中大

本人做輸送項目，系統的前端和末端分別在2個車間，直接直線距離有280米，如果布線最少要300多米。如果只使用一個控制柜，那總個系統用的電纜太多，而且施工費錢、費時。所以使用2個控制柜，分別控制前、后端。
以前用西門子S7-200PLC，采用485ModBus通信�，F(xiàn)場使用smart PLC，使用就采用網線走TCP通信。本項目因?yàn)橛?00多米，手下提出網線太長會不會影響通信。所以改為采用光釬。

附件為測試通信程序。

[ 此帖被wenxuehero在2019-07-24 13:31重新編輯 ]

附件：

程序.rar (28 K) 下載次數:731

本帖最近評分記錄：

下載積分:+1(wangsanhuzi) 感謝分享！

下載積分:+1(小小漁夫1)

下載積分:+3(flong99) 感謝分享！

wenxuehero

級別: 論壇先鋒

發送短信
加為好友

1樓發表于: 2019-07-24 13:26

只看該作者 | 小中大

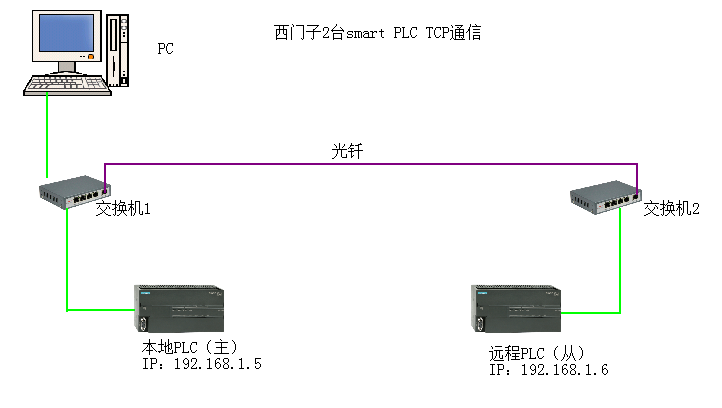

設計網絡圖

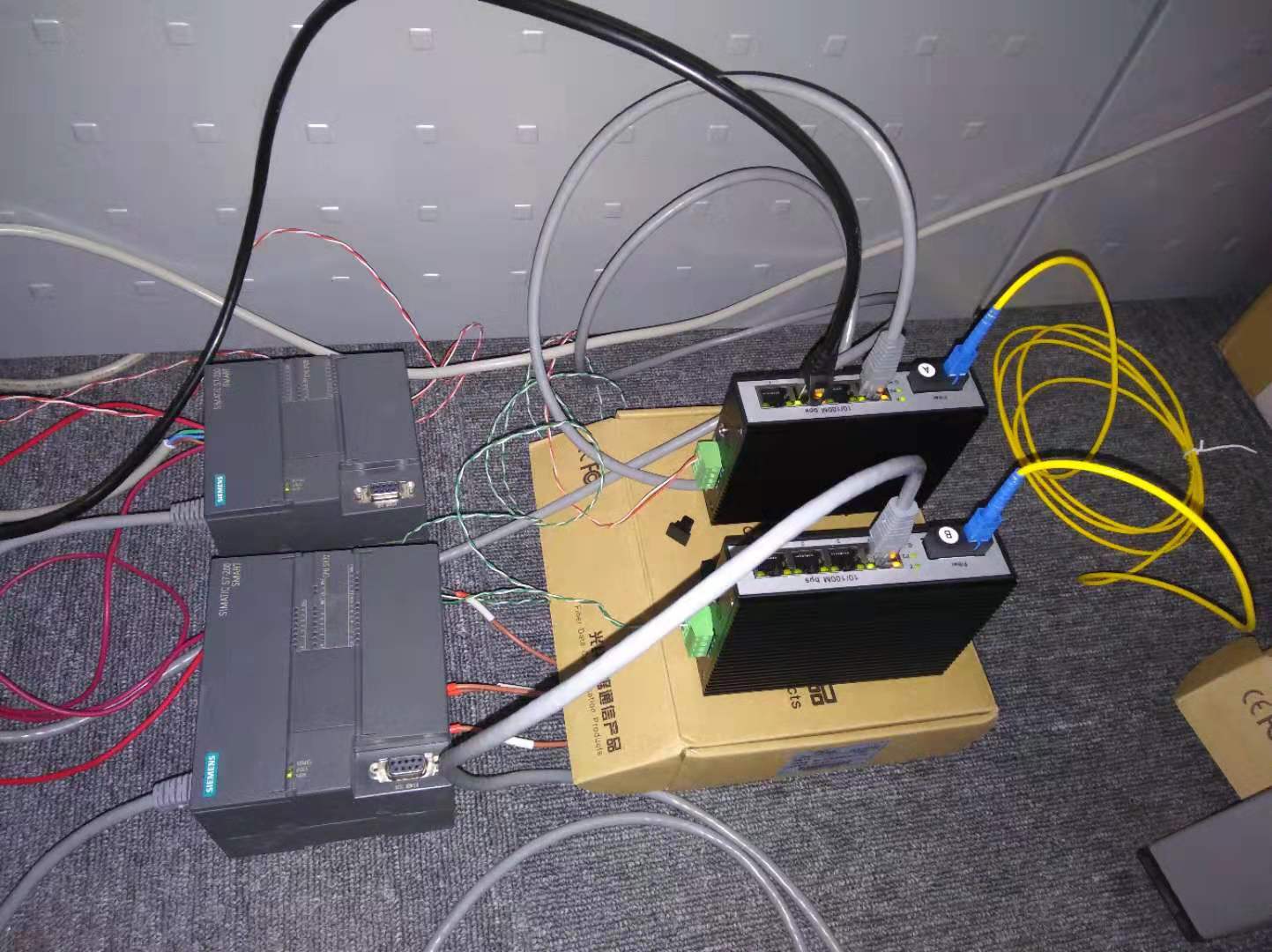

暫時測試的圖

漂泊的石頭人

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 481 個
工控威望: 614 點
下載積分: 2798 分
在線時間: 211(小時)
注冊時間: 2018-07-17
最后登錄: 2025-05-20
查看漂泊的石頭人的主題 / 回貼

2樓發表于: 2019-07-24 14:48

只看該作者 | 小中大

看看

yha_4611

QQ: 2490453455私信聊天

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 593 個
工控威望: 737 點
下載積分: 2019 分
在線時間: 659(小時)
注冊時間: 2011-11-19
最后登錄: 2025-09-05
查看yha_4611的主題 / 回貼

3樓發表于: 2019-07-24 15:13

只看該作者 | 小中大

請問用的光線收發器是什么型號？

樓主留言：

淘寶上買的，湯湖

QQ: 2490453455

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11912 個
工控威望: 19504 點
下載積分: 14751 分
在線時間: 2806(小時)
注冊時間: 2013-01-31
最后登錄: 2025-08-29
查看往事如風的主題 / 回貼

4樓發表于: 2019-07-24 18:08

只看該作者 | 小中大

無線WIFE的也可以

三人行者必有我?guī)?，擇其善者而從之

yha_4611

QQ: 2490453455私信聊天

級別: 家園�？�

發送短信
加為好友

5樓發表于: 2019-07-25 08:42

只看該作者 | 小中大

無線WIFI在車間里面不穩定。

QQ: 2490453455

flong99

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 66 個
工控威望: 208 點
下載積分: 1236 分
在線時間: 11(小時)
注冊時間: 2018-04-21
最后登錄: 2019-09-02
查看flong99的主題 / 回貼

6樓發表于: 2019-08-11 10:58

只看該作者 | 小中大

👍厲害，頂一個！

wanzhen2006

做工控人.不停學習.分享.交流.

級別: 工控俠客

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 284 個
工控威望: 2020 點
下載積分: 477 分
在線時間: 648(小時)
注冊時間: 2012-03-01
最后登錄: 2025-08-20
查看wanzhen2006的主題 / 回貼

7樓發表于: 2019-08-13 14:12

只看該作者 | 小中大

圖片：

無障礙： 1000米

做工控人.不停學習.分享.交流.

chenrenfu

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 220 個
工控威望: 937 點
下載積分: 4062 分
在線時間: 336(小時)
注冊時間: 2011-09-21
最后登錄: 2025-09-05
查看chenrenfu的主題 / 回貼

8樓發表于: 2019-08-17 08:56

只看該作者 | 小中大

看看，學習學習！

愛好工控

gddswz

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 26 個
工控威望: 124 點
下載積分: 7925 分
在線時間: 37(小時)
注冊時間: 2016-10-30
最后登錄: 2025-09-01
查看gddswz的主題 / 回貼

9樓發表于: 2019-08-17 15:54

只看該作者 | 小中大

引用
引用第7樓wanzhen2006于2019-08-13 14:12發表的 :
無障礙： 1000米

這個有具體的信號么？也想做一個類似的

迷惘青年

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 109 個
工控威望: 162 點
下載積分: 2932 分
在線時間: 55(小時)
注冊時間: 2018-04-12
最后登錄: 2020-02-24
查看迷惘青年的主題 / 回貼

10樓發表于: 2019-08-23 16:20

只看該作者 | 小中大

樓主辛苦。我用的是PUT與GET寫的，在主PLC的工具里組態一下就好了，不用寫程序。

wszk520

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 39 個
工控威望: 399 點
下載積分: 1343 分
在線時間: 82(小時)
注冊時間: 2018-03-07
最后登錄: 2025-09-04
查看wszk520的主題 / 回貼

11樓發表于: 2019-08-25 09:54

只看該作者 | 小中大

兄弟，干嘛不走s7通訊。。。要這么麻煩
