工控人家園 三菱工控論壇 FX2N-485-BD與壓力儀表通訊

leonhuang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 59 個
工控威望: 202 點
下載積分: 3933 分
在線時間: 37(小時)
注冊時間: 2013-06-27
最后登錄: 2023-11-09
查看leonhuang的主題 / 回貼

12樓發表于: 2019-07-11 10:29

只看該作者 | 小中大

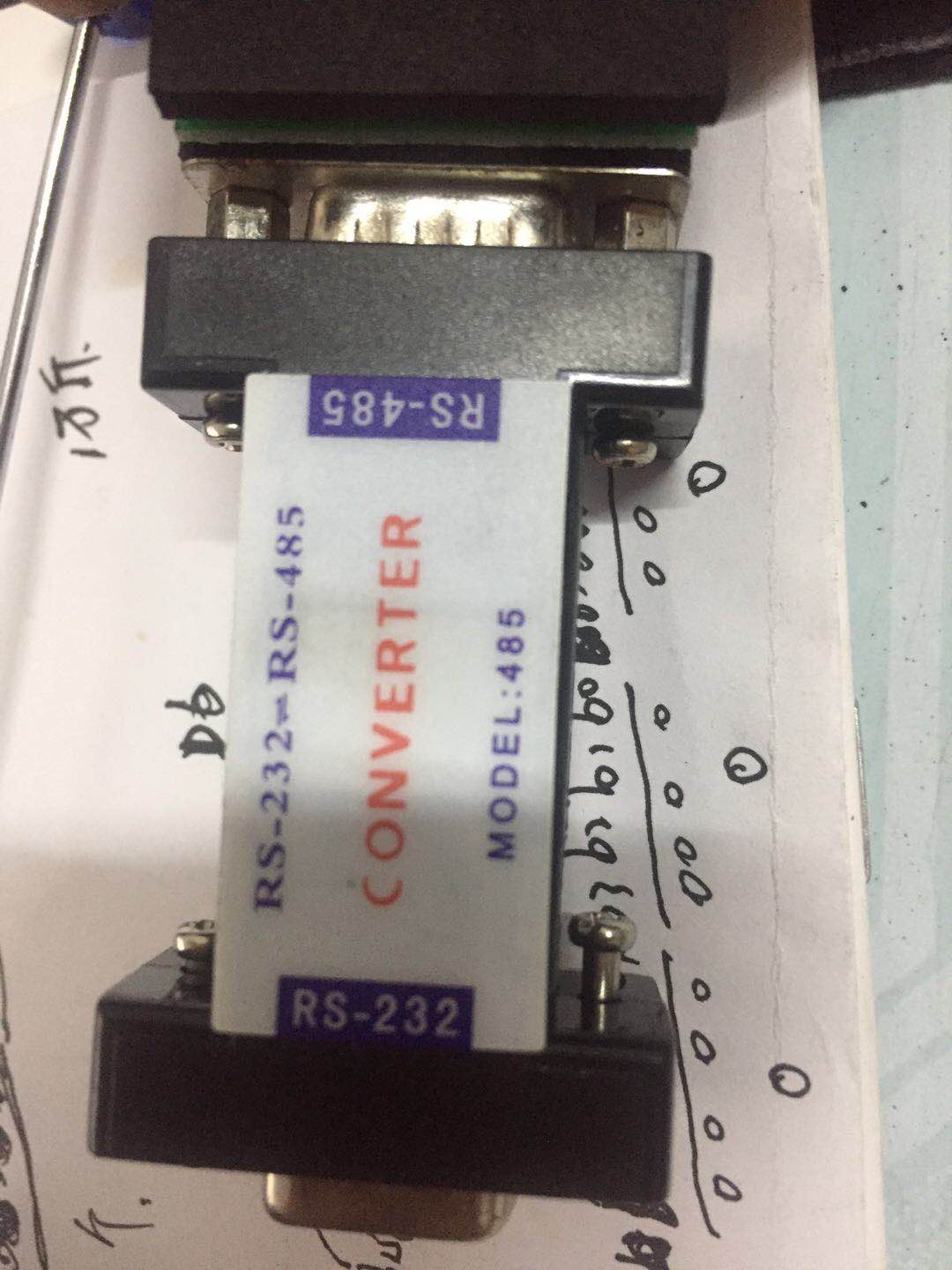

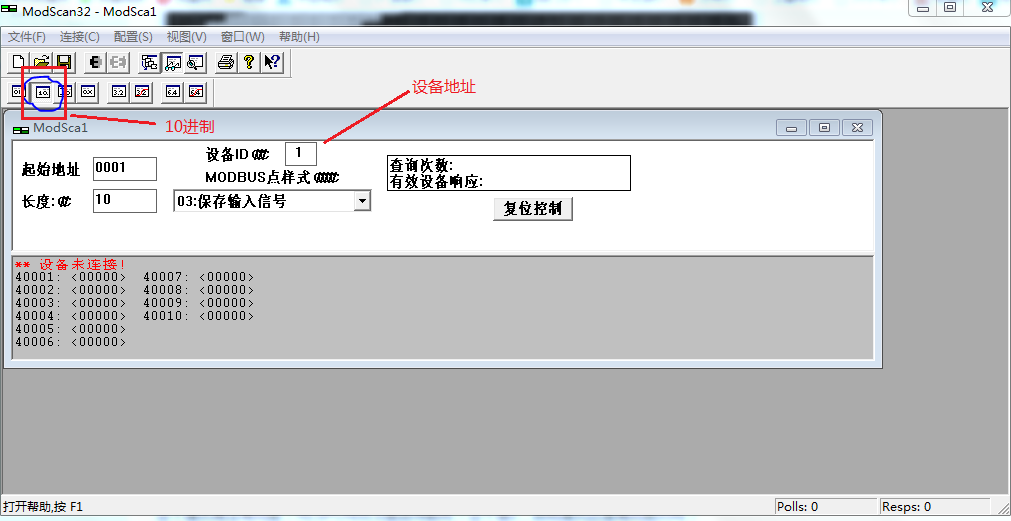

圖片：

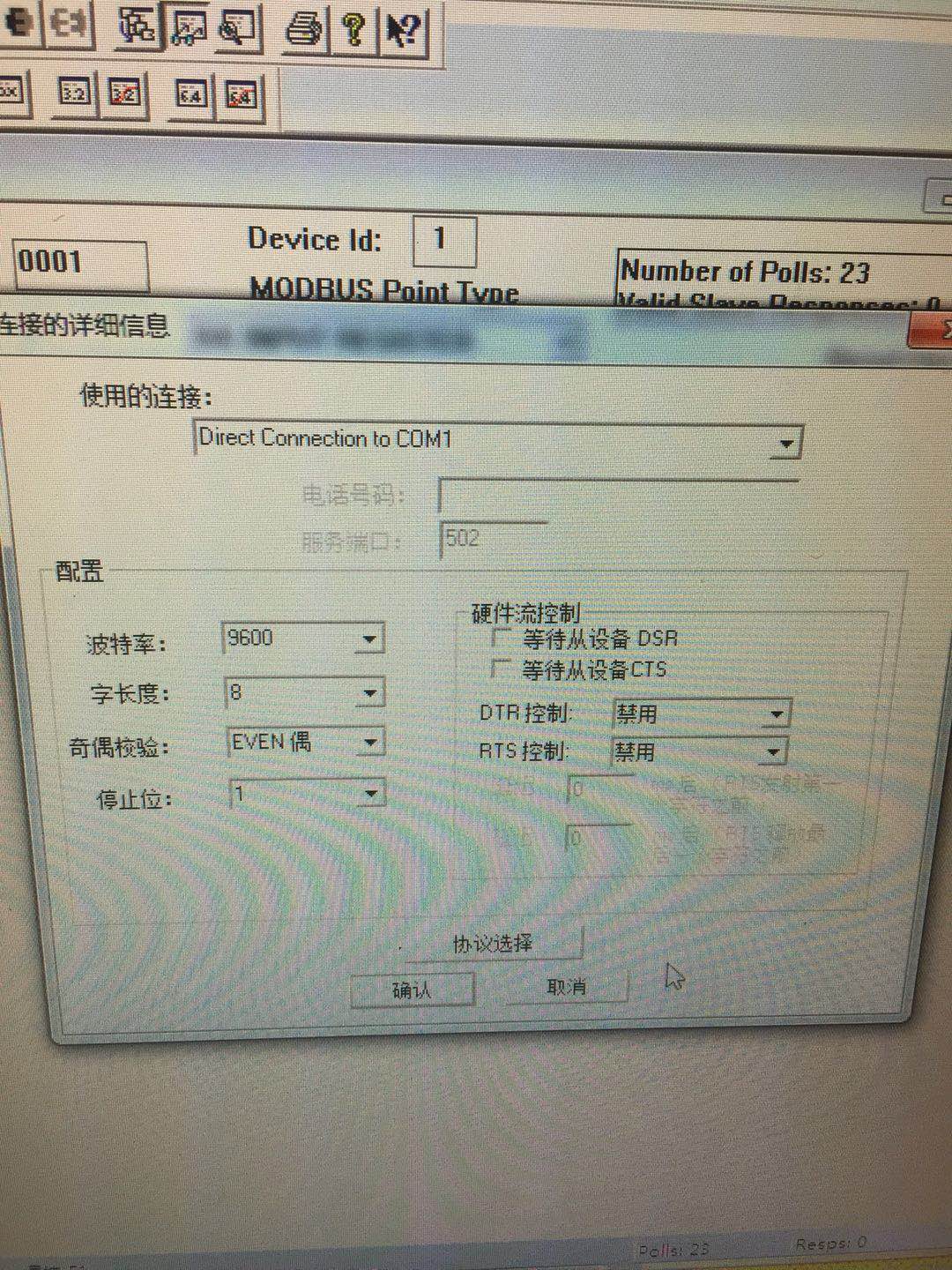

我用232轉485與儀表測試，顯示TIME-OUT。我檢查了一下儀表參數設定F06=10(RTU,8位，1偶，1停止)；F07＝0（地址）；F08＝9600（波特率）沒有錯啊！？再與MODSCAN的設定核對了一下。485A與485B的對連線也對調過~~不知道問題出在哪里了！請大神幫忙分析一下

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2867 個
工控威望: 3639 點
下載積分: 3562 分
在線時間: 3830(小時)
注冊時間: 2007-11-04
最后登錄: 2025-08-25
查看tingfenghu的主題 / 回貼

13樓發表于: 2019-07-11 12:20

只看該作者 | 小中大

首選確認你的232轉485正常，
一般采用串口助手，比較靈活。
可以參考我之前做過測試
http://www.lnwcd.cn/read-gktid-1658651.html
文檔有整個測試過程。

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 993 個
工控威望: 8896 點
下載積分: 18164 分
在線時間: 950(小時)
注冊時間: 2014-05-23
最后登錄: 2025-08-25
查看anlyl2014的主題 / 回貼

14樓發表于: 2019-07-11 12:24

只看該作者 | 小中大

引用
引用第12樓leonhuang于2019-07-11 10:29發表的 :
我用232轉485與儀表測試，顯示TIME-OUT。我檢查了一下儀表參數設定F06=10(RTU,8位，1偶，1停止)；F07＝0（地址）；F08＝9600（波特率）沒有錯啊！？再與MODSCAN的設定核對了一下。485A與485B的對連線也對調過~~不知道問題出在哪里了！請大神幫忙分析一下

選03，不是04；

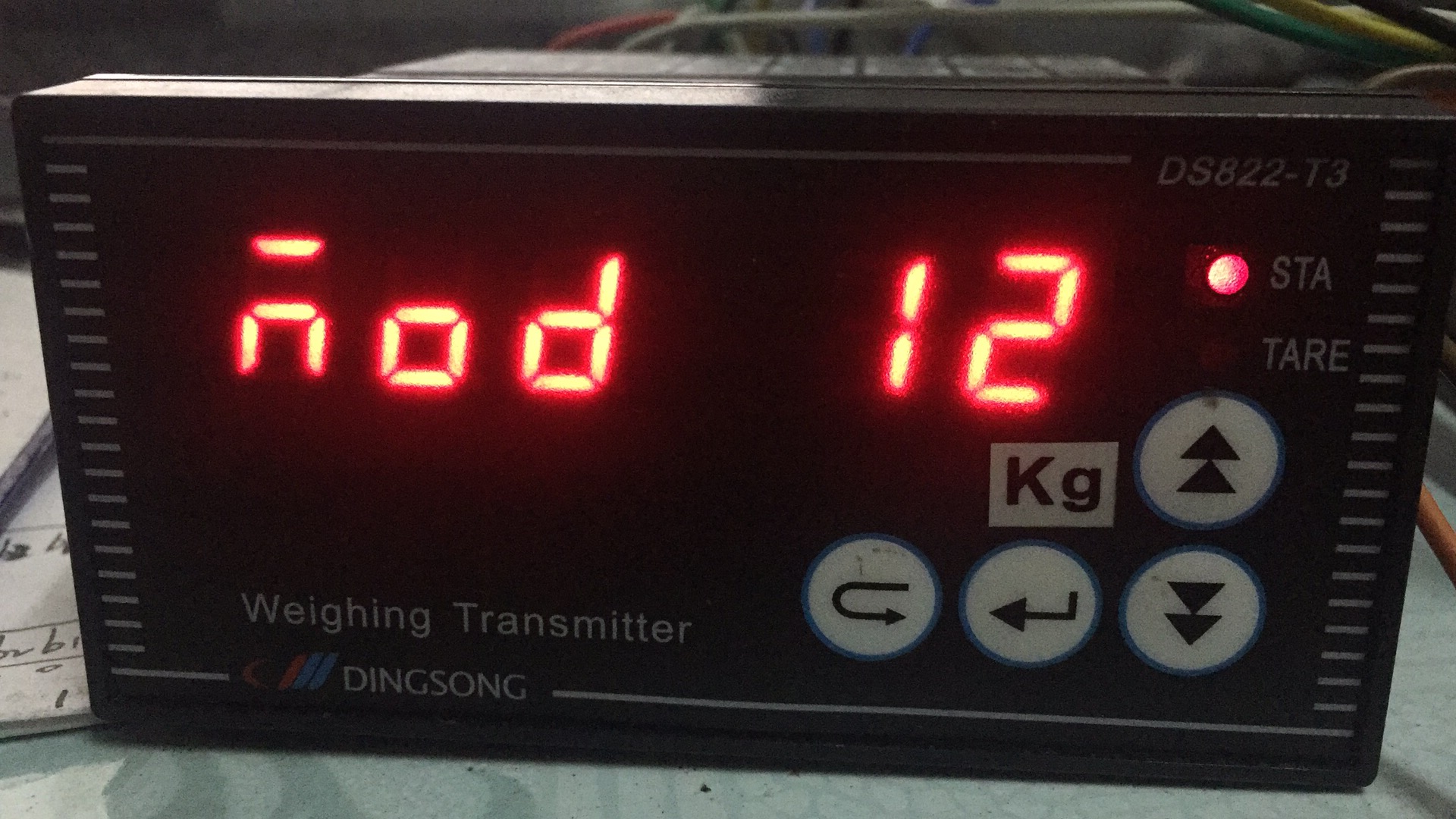

通訊格式設定要與儀表相同，建議你設為MODBUS RTU 8N2；儀表設模式12，

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 993 個
工控威望: 8896 點
下載積分: 18164 分
在線時間: 950(小時)
注冊時間: 2014-05-23
最后登錄: 2025-08-25
查看anlyl2014的主題 / 回貼

15樓發表于: 2019-07-11 12:33

只看該作者 | 小中大

除了通訊速率格式要完全相同之外，還要注意接線，正負不可接錯，錯的話不可以通訊；儀表地址不可設為0，要設成0以外的地址，通常，0地址為上位機
軟件中的Device ID就是儀表地址

[ 此帖被anlyl2014在2019-07-11 12:47重新編輯 ]

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 993 個
工控威望: 8896 點
下載積分: 18164 分
在線時間: 950(小時)
注冊時間: 2014-05-23
最后登錄: 2025-08-25
查看anlyl2014的主題 / 回貼

16樓發表于: 2019-07-11 13:16

只看該作者 | 小中大

看14樓；軟件設為03，

[ 此帖被anlyl2014在2019-07-11 13:22重新編輯 ]

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

leonhuang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 59 個
工控威望: 202 點
下載積分: 3933 分
在線時間: 37(小時)
注冊時間: 2013-06-27
最后登錄: 2023-11-09
查看leonhuang的主題 / 回貼

17樓發表于: 2019-07-12 11:01

只看該作者 | 小中大

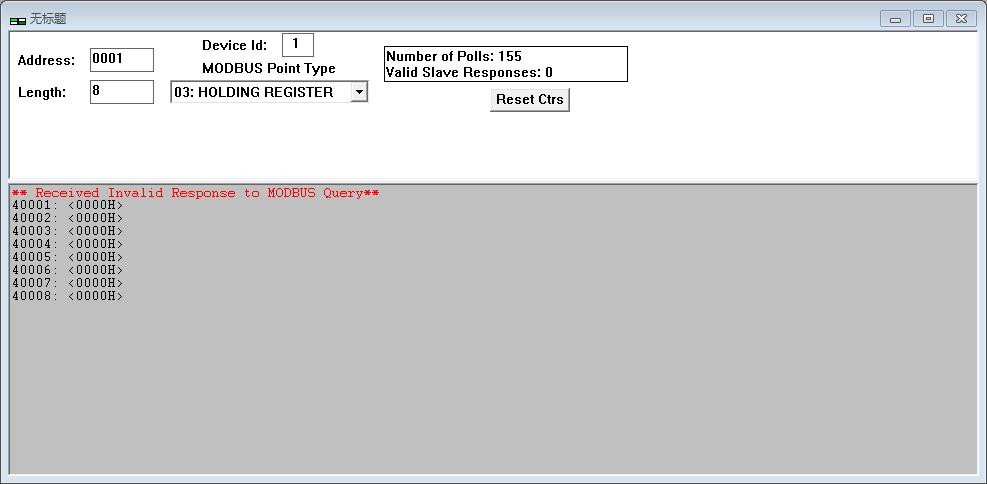

圖片：

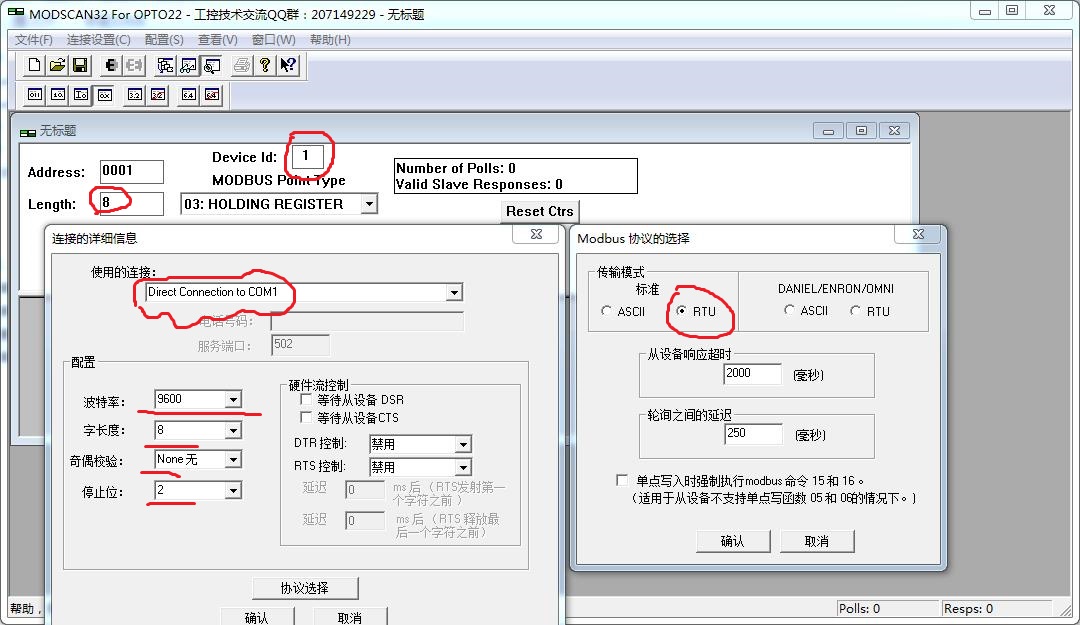

通訊端口的設置已經改為，RTU，8位數據，無校驗，2位停止；地址01，9600波特率
這個通訊有沒有問題？RESPONSES是回傳數嗎？這個是0，說明通訊還是有問題對嗎？
發送的信息01.03.00.00.00.08.44.0c
回傳信息（不固定）如：c0.00.00.00.00.00.00.d0.f2.fe.ff.7f.00.00.00.00.00.00.f4.7f.00共21位
77.00.00.00.00.00.00.20.00.00.03.00.20.00.00.02.00.40.00.80.07共21位
從這些數據可以看出什么信息？

[ 此帖被leonhuang在2019-07-12 12:07重新編輯 ]

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 993 個
工控威望: 8896 點
下載積分: 18164 分
在線時間: 950(小時)
注冊時間: 2014-05-23
最后登錄: 2025-08-25
查看anlyl2014的主題 / 回貼

18樓發表于: 2019-07-12 22:37

只看該作者 | 小中大

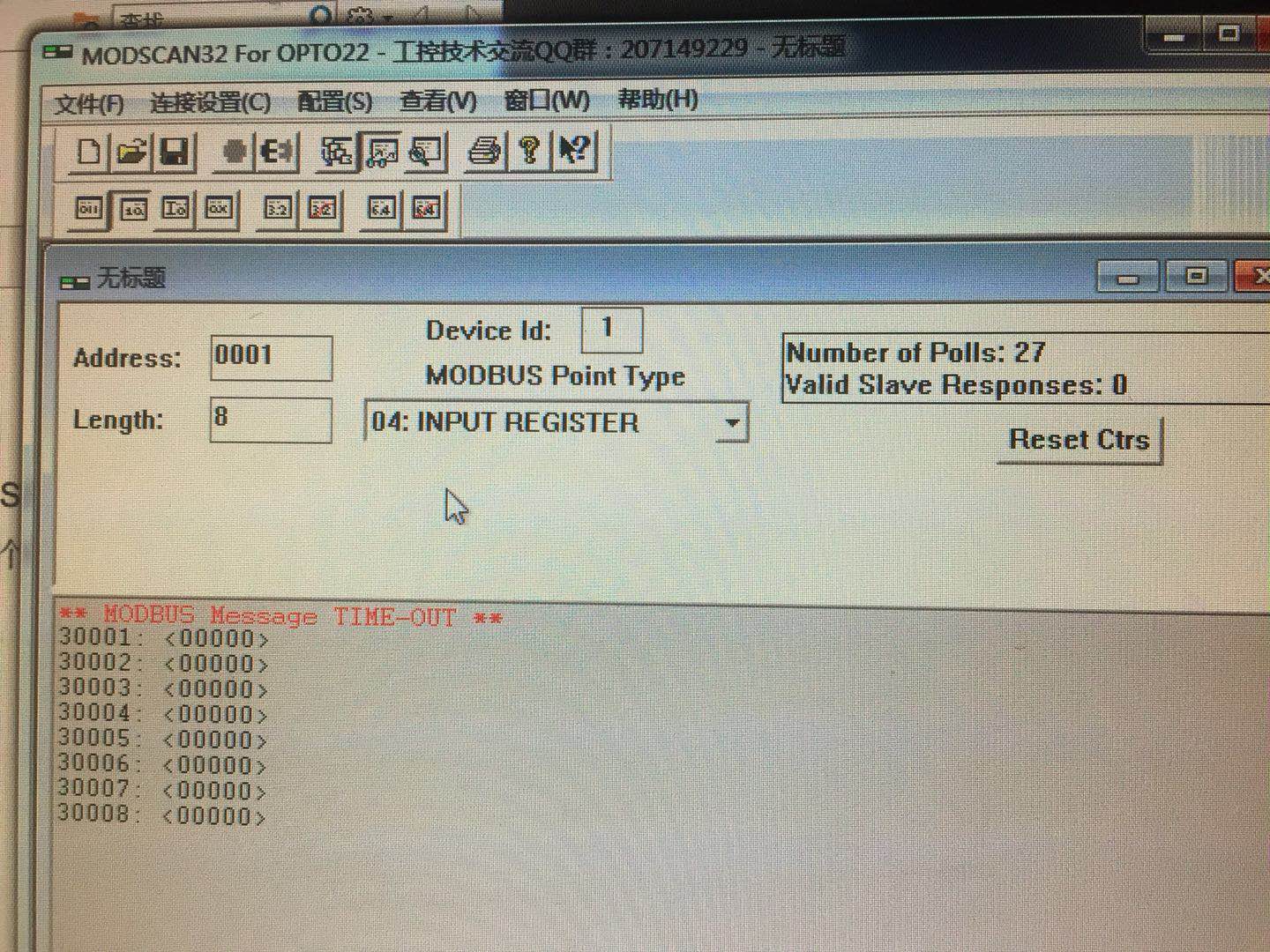

看你第二張圖，沒連線，如果通訊OK，不會有紅字出現
通訊OK的話，40005.40006就是你要讀出的數，

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 993 個
工控威望: 8896 點
下載積分: 18164 分
在線時間: 950(小時)
注冊時間: 2014-05-23
最后登錄: 2025-08-25
查看anlyl2014的主題 / 回貼

19樓發表于: 2019-07-12 22:43

只看該作者 | 小中大

要注意電腦COM口是否正確
軟件設置要跟儀表相同
連線正確，對應的地址會出現數值

[ 此帖被anlyl2014在2019-07-13 10:12重新編輯 ]

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 993 個
工控威望: 8896 點
下載積分: 18164 分
在線時間: 950(小時)
注冊時間: 2014-05-23
最后登錄: 2025-08-25
查看anlyl2014的主題 / 回貼

20樓發表于: 2019-07-12 23:09

只看該作者 | 小中大

引用
引用第17樓leonhuang于2019-07-12 11:01發表的 :
通訊端口的設置已經改為，RTU，8位數據，無校驗，2位停止；地址01，9600波特率
這個通訊有沒有問題？RESPONSES是回傳數嗎？這個是0，說明通訊還是有問題對嗎？
發送的信息01.03.00.00.00.08.44.0c
回傳信息（不固定）如：c0.00.00.00.00.00.00.d0.f2.fe.ff.7f.00.00.00.00.00.00.f4.7f.00共21位
77.00.00.00.00.00.00.20.00.00.03.00.20.00.00.02.00.40.00.80.07共21位
.......

通訊端口的設置已經改為，RTU，8位數據，無校驗，2位停止；地址01，9600波特率＝＝＝＝＝＝指的軟件還是儀表？這兩個要相同，
你儀表F06=12;MODBUS RTU;8N2
F07=1;地址為1；
F08=9600；通訊速率
發送的信息；回傳信息先不管，連線，通訊OK的話，就不會有紅字警報

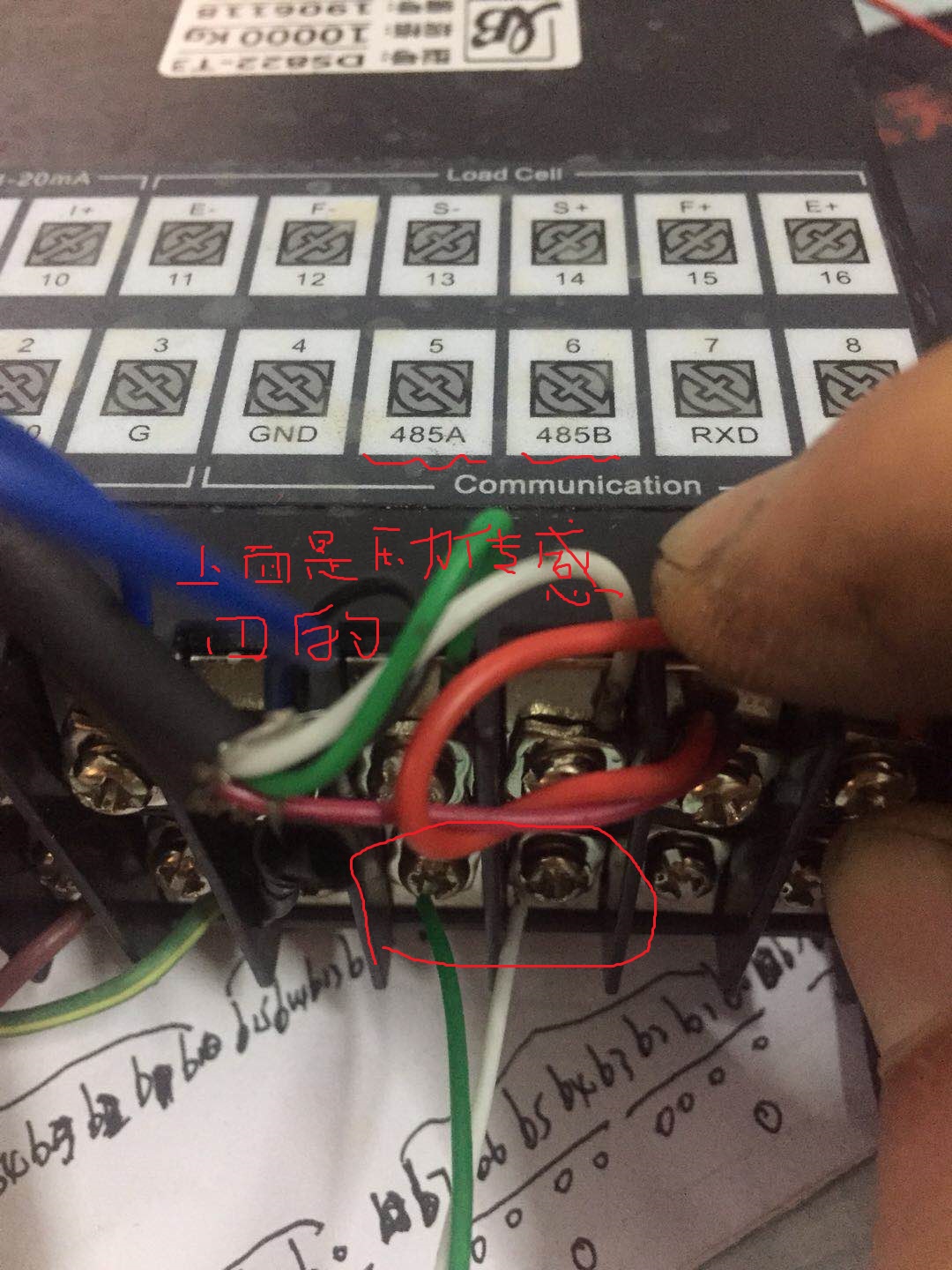

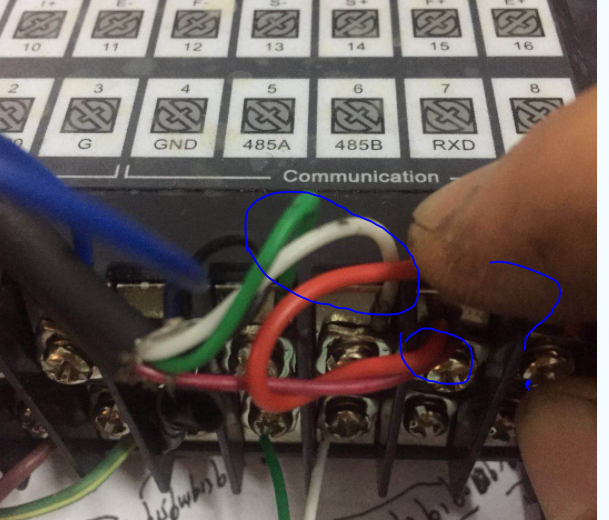

還有，看你之前發的圖，你儀表485A 485B接有兩條線，還接到哪里？
單獨接到RS232轉RS485，不要接到別處

[ 此帖被anlyl2014在2019-07-12 23:16重新編輯 ]

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

leonhuang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 59 個
工控威望: 202 點
下載積分: 3933 分
在線時間: 37(小時)
注冊時間: 2013-06-27
最后登錄: 2023-11-09
查看leonhuang的主題 / 回貼

21樓發表于: 2019-07-13 09:43

只看該作者 | 小中大

圖片：

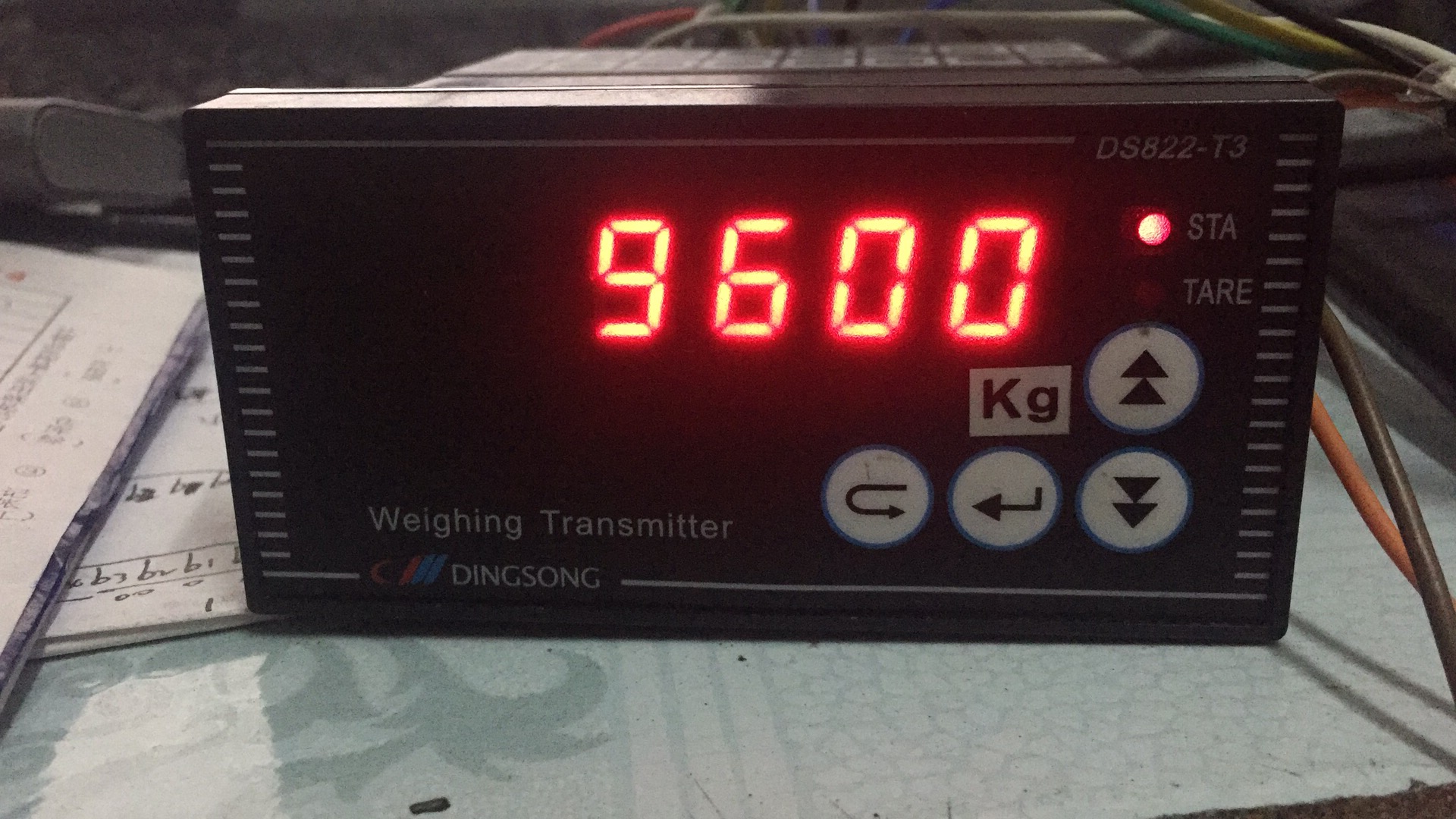

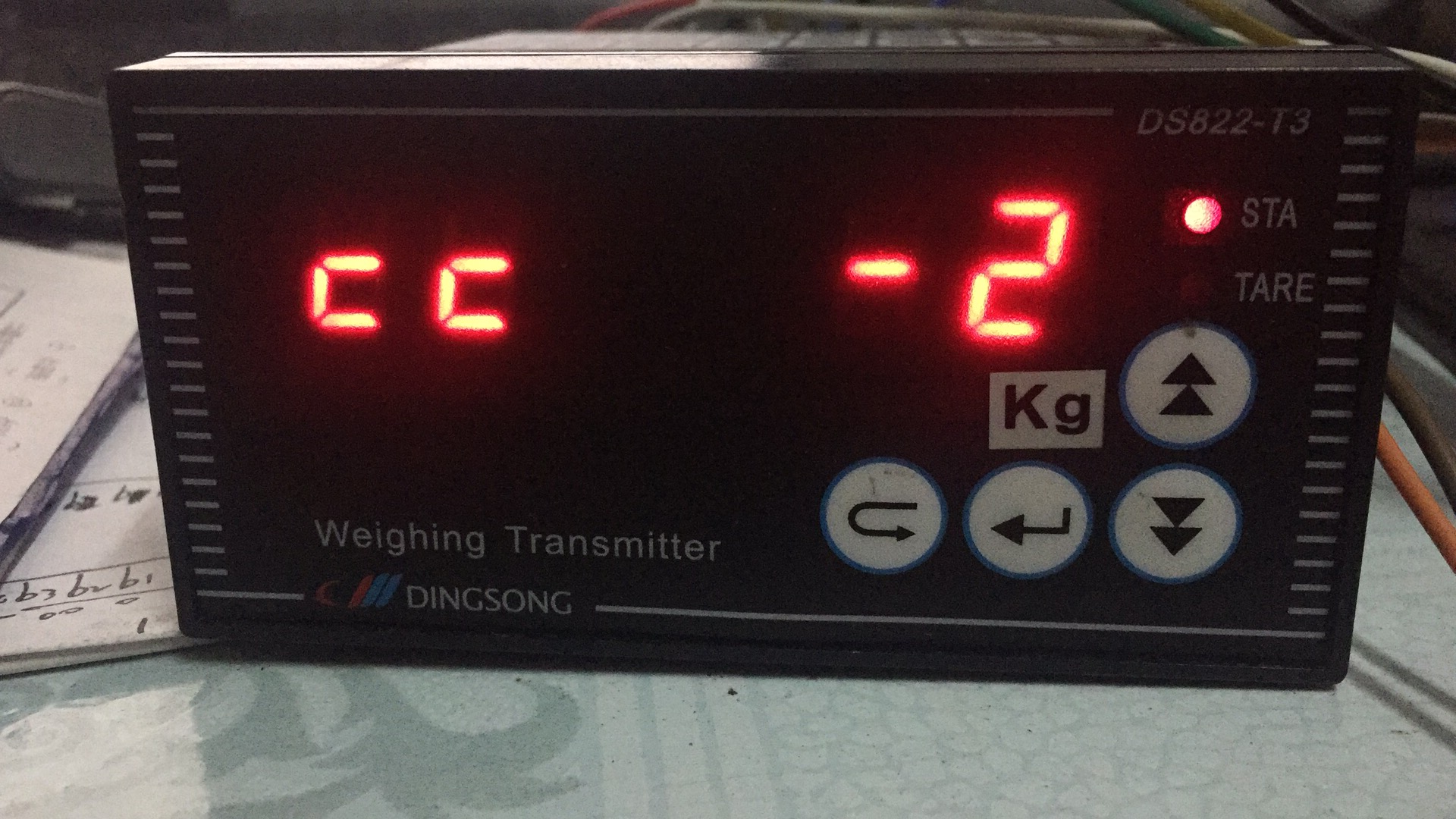

描述：485通訊接好儀表P16

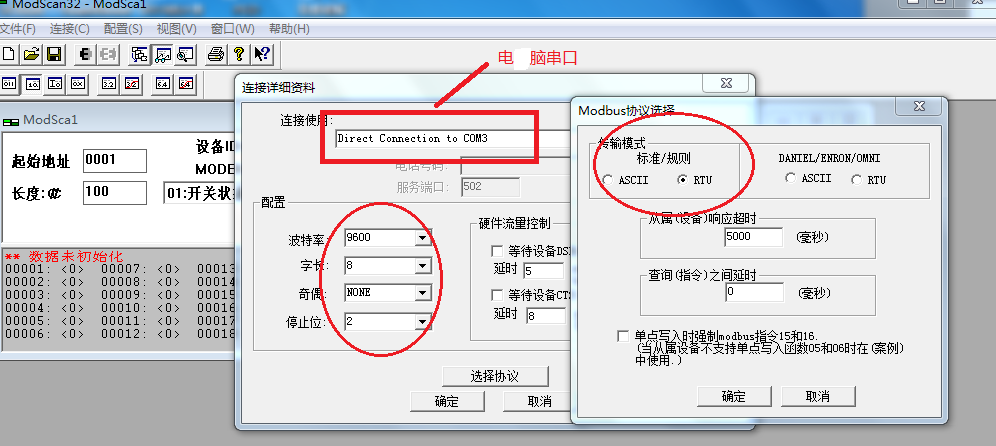

圖片：

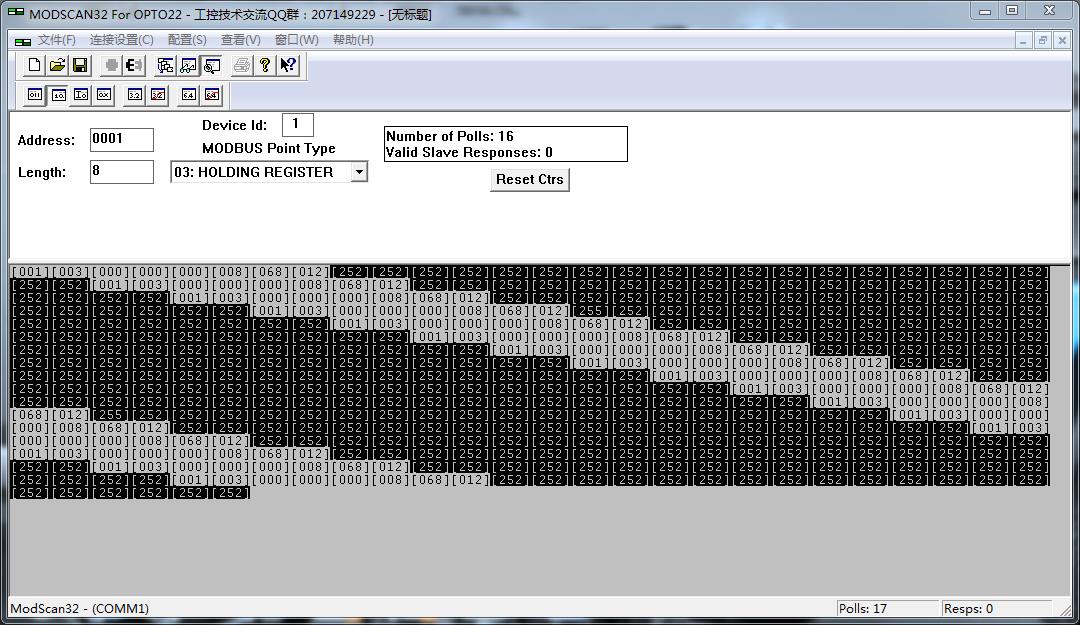

我核對了一下，參數都沒有錯啊，MODSCAN的設置9600、8N2；儀表設置9600、8N2；儀表的485接線正常P16會顯示cc-2。我發一些圖片，看還有什么地方有問題的？

leonhuang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 59 個
工控威望: 202 點
下載積分: 3933 分
在線時間: 37(小時)
注冊時間: 2013-06-27
最后登錄: 2023-11-09
查看leonhuang的主題 / 回貼

22樓發表于: 2019-07-13 10:05

只看該作者 | 小中大

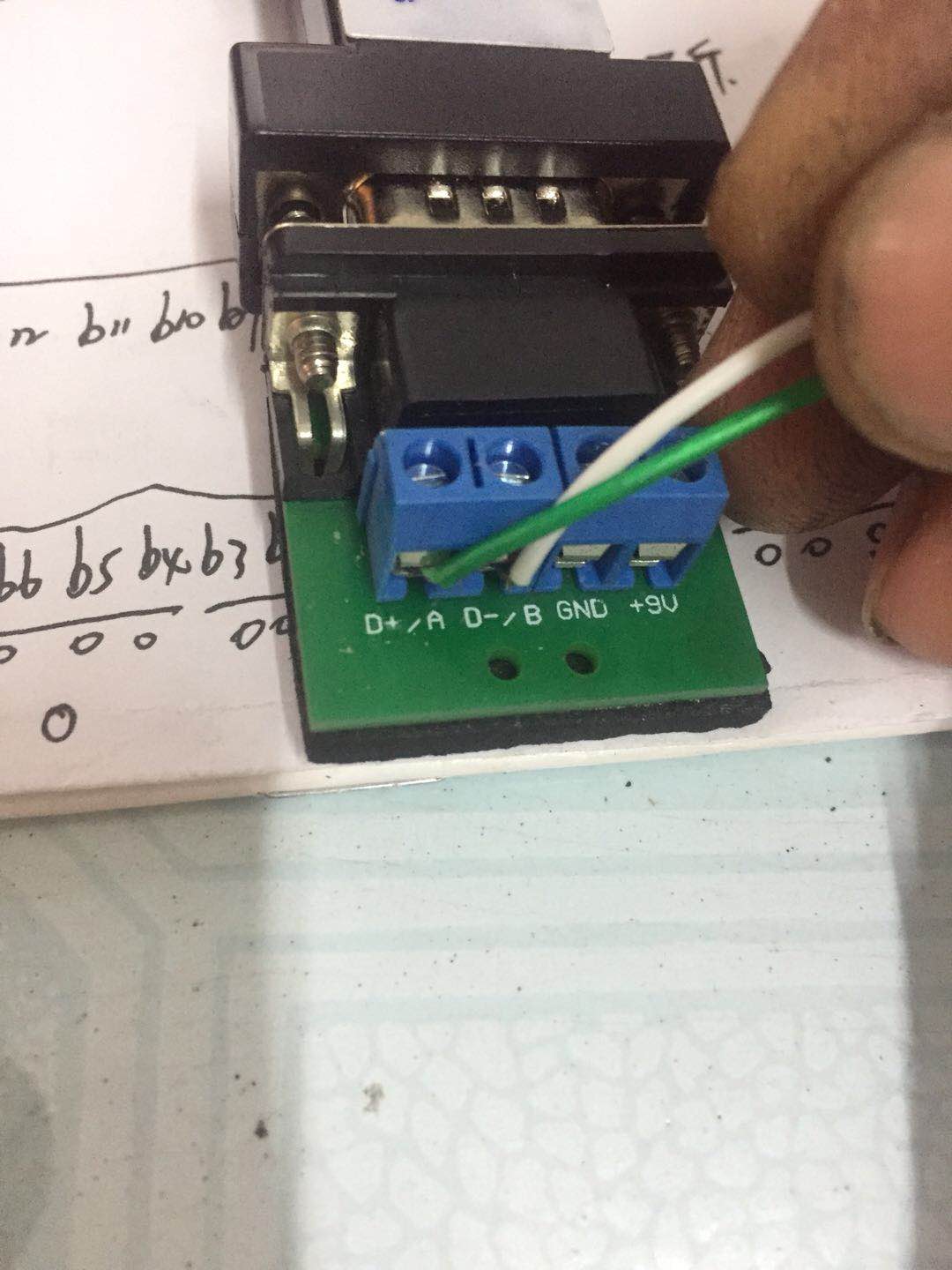

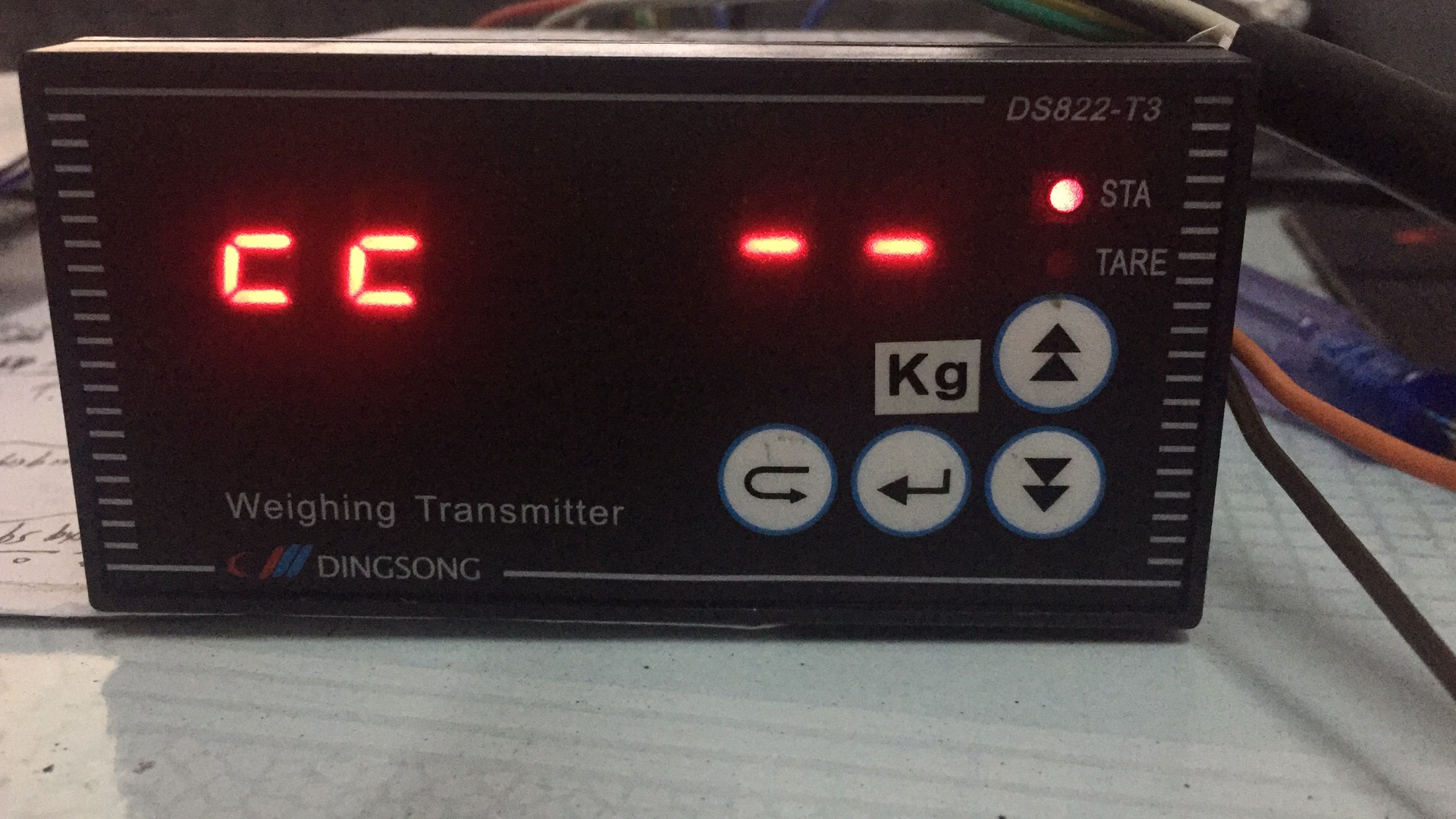

圖片：

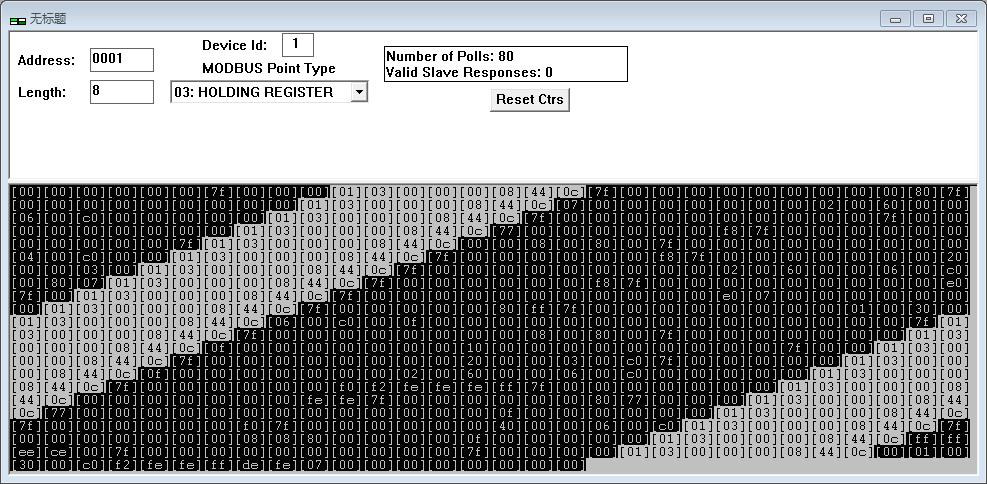

我把兩根485的線在儀表這邊對調了一下，通訊回傳的數據就都變成252，P16就不會顯示cc-2了

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 993 個
工控威望: 8896 點
下載積分: 18164 分
在線時間: 950(小時)
注冊時間: 2014-05-23
最后登錄: 2025-08-25
查看anlyl2014的主題 / 回貼

23樓發表于: 2019-07-13 10:22

只看該作者 | 小中大

1.請問，你的壓力傳感器有RS485通訊功能嗎？如果沒有，為何接到485A 485B這邊？當然，如果你儀表已經可以正確顯示壓力了，就不用管它。
2.從你貼圖看通訊設置沒有問題了，我們現在要的是PC軟件，通過串口與儀表通訊，你不要接壓力傳感器，先測試電腦可不可以跟儀表連線；
3.讓軟件顯示數據，流量沒什么看的。可以連線了沒有？

[ 此帖被anlyl2014在2019-07-13 10:40重新編輯 ]

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
