工控人家園 資料互助 CCD檢測產品剔除裝置請問怎么從CCD 位置算到剔除位置

公開工控

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 59 個
工控威望: 217 點
下載積分: 973 分
在線時間: 51(小時)
注冊時間: 2017-10-12
最后登錄: 2020-03-15
查看公開工控的主題 / 回貼

樓主發表于: 2019-06-17 20:55

只看樓主 | 小中大

圖片：

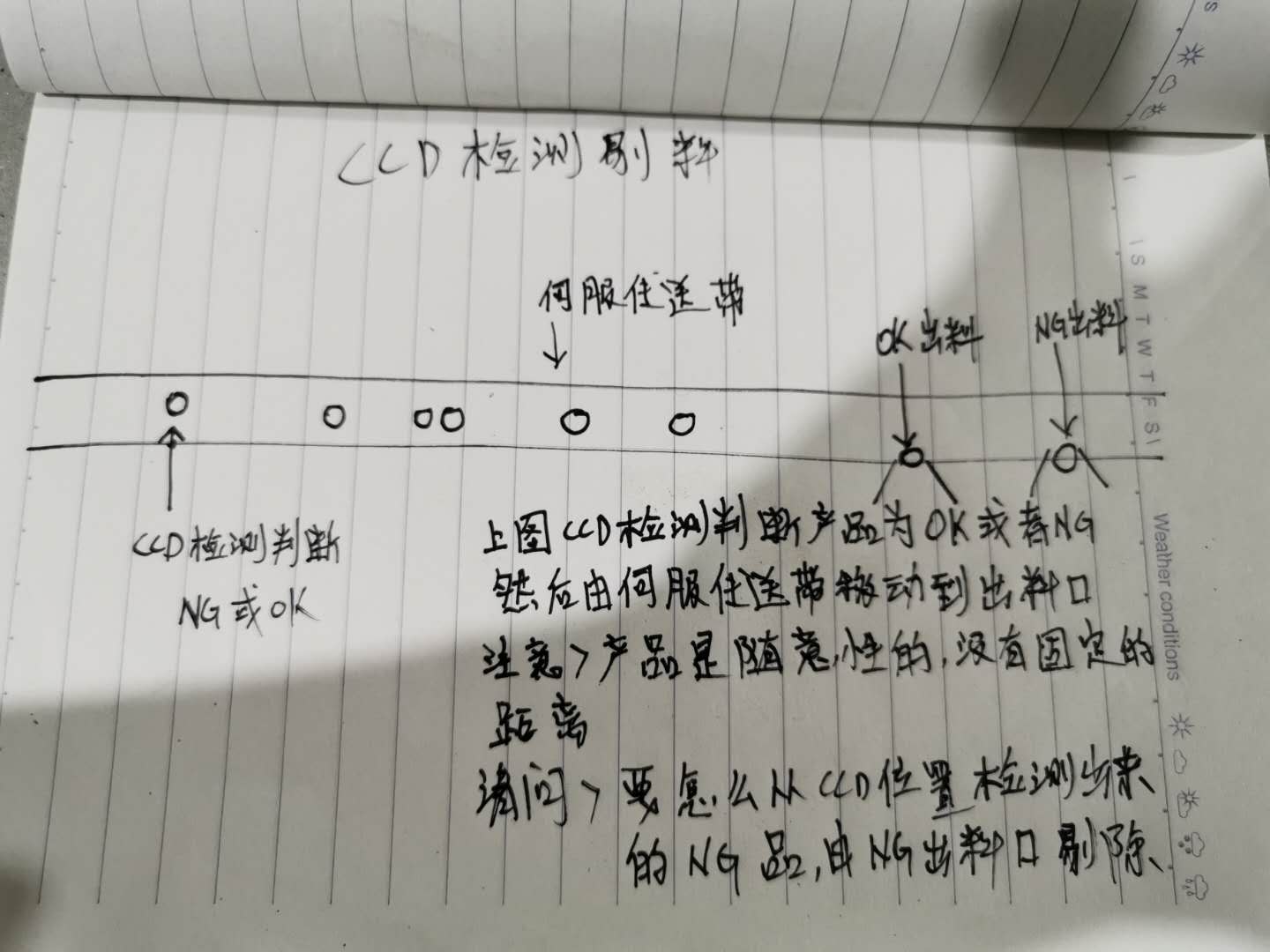

CCD檢測產品剔除裝置

在一條伺服輸送帶上    裝了CCD 檢測和OK剔除口   NG剔除口

由于產品的來料位置是不規則的  就是說產品在輸送帶上擺放的位置是隨意性的，，有時候很近，有時候很遠

當CCD 檢測位置檢測該產品為NG品  要怎么算它這產品走的NG口的時候把它剔除（如果是用脈沖計數。單個就好算   產品多了就不好算了   計數也一樣）

請問高手們。。有什么方案能解決這問題

    由三菱PLC控制程序   （能做到這功能么）                            （不要什么專用的模板）

出入門檻

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 69 個
工控威望: 204 點
下載積分: 665 分
在線時間: 81(小時)
注冊時間: 2012-12-16
最后登錄: 2022-11-10
查看出入門檻的主題 / 回貼

1樓發表于: 2019-06-21 22:50

只看該作者 | 小中大

結合下移位指令實現移位指令前面加上升沿那種沿觸發

出入門檻

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 69 個
工控威望: 204 點
下載積分: 665 分
在線時間: 81(小時)
注冊時間: 2012-12-16
最后登錄: 2022-11-10
查看出入門檻的主題 / 回貼

2樓發表于: 2019-06-21 22:53

只看該作者 | 小中大

產品任意擺放是剔除不了的產品放載具上有規律才行

hsqknx

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 435 個
工控威望: 2450 點
下載積分: 513 分
在線時間: 753(小時)
注冊時間: 2011-06-13
最后登錄: 2025-08-31
查看hsqknx的主題 / 回貼

3樓發表于: 2019-06-21 23:23

只看該作者 | 小中大

這設計，出料口這么遠

hgmgwe

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 702 個
工控威望: 1915 點
下載積分: 10753 分
在線時間: 931(小時)
注冊時間: 2007-12-01
最后登錄: 2025-08-29
查看hgmgwe的主題 / 回貼

4樓發表于: 2019-06-26 11:21

只看該作者 | 小中大

NG出料口做在ccd判斷后面就非常簡單，你把ng做到最后面不好弄的。

yanqing1216

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 26 個
工控威望: 120 點
下載積分: 623 分
在線時間: 98(小時)
注冊時間: 2015-07-16
最后登錄: 2025-04-29
查看yanqing1216的主題 / 回貼

5樓發表于: 2019-06-27 09:40

只看該作者 | 小中大

可以試一下移位指令

cadtlf

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 40 個
工控威望: 174 點
下載積分: 560 分
在線時間: 83(小時)
注冊時間: 2013-06-17
最后登錄: 2025-06-26
查看cadtlf的主題 / 回貼

6樓發表于: 2019-06-27 19:24

只看該作者 | 小中大

這我是可以實現的

流浪小草

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 17 個
工控威望: 88 點
下載積分: 1383 分
在線時間: 62(小時)
注冊時間: 2019-06-14
最后登錄: 2025-03-06
查看流浪小草的主題 / 回貼

7樓發表于: 2019-07-05 11:52

只看該作者 | 小中大

伺服傳送帶，每次檢查到就記錄下位置，計算出伺服走到什么位置剔除。然后把位置寄存出來，多弄幾個寄存位置按順序走步，你看從剔除到檢測位最多能放幾個產品就弄幾個數據唄，比如搞7個位置，檢測第一個位置存儲到1位，存儲的時候吧2位清零，第二個數據過來了就檢測1位是否為0，為0就move進去，不是0就檢測2位一個個檢測下去，每次存儲一個數據就把下一位清零走循環。

594562151

清風明月

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 144 個
工控威望: 722 點
下載積分: 181 分
在線時間: 55(小時)
注冊時間: 2018-03-22
最后登錄: 2025-08-30
查看594562151的主題 / 回貼

8樓發表于: 2019-07-19 22:08

只看該作者 | 小中大

加編碼器用飛剪方式

特別提醒大家：
本人承接蘇州周邊  三菱   歐姆龍    臺達
本人承接吳江周邊  PLC程序編寫，電器柜設計配線，電器選型
本人承接昆山周邊  松下  西門子     信捷

shanhai

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 117 個
工控威望: 182 點
下載積分: 820 分
在線時間: 68(小時)
注冊時間: 2019-06-15
最后登錄: 2021-06-15
查看shanhai的主題 / 回貼

9樓發表于: 2019-07-20 09:26

只看該作者 | 小中大

幫你頂起.....

niujulin

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 256 個
工控威望: 347 點
下載積分: 1736 分
在線時間: 350(小時)
注冊時間: 2008-08-02
最后登錄: 2025-08-29
查看niujulin的主題 / 回貼

10樓發表于: 2019-07-21 17:54

只看該作者 | 小中大

CCD檢測位置是固定不變的，那么和NG出料口的距離也不變得，只要記住NG產品，所以用移位或計數應該都可以辦到

ricinlhx

青島拓能自動化 15908921588 &

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 263 個
工控威望: 470 點
下載積分: 13981 分
在線時間: 426(小時)
注冊時間: 2008-09-25
最后登錄: 2025-08-26
查看ricinlhx的主題 / 回貼

11樓發表于: 2019-07-21 22:20

只看該作者 | 小中大

杜雷絲的項目?
