工控人家園 綜合討論 ACS510沒接電機上電報016，啟動報欠壓故障，

河南張先生

努力做事，誠信做人

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 685 個
工控威望: 974 點
下載積分: 3230 分
在線時間: 887(小時)
注冊時間: 2009-04-25
最后登錄: 2025-09-03
查看河南張先生的主題 / 回貼

樓主發表于: 2019-03-18 17:00

只看樓主 | 小中大

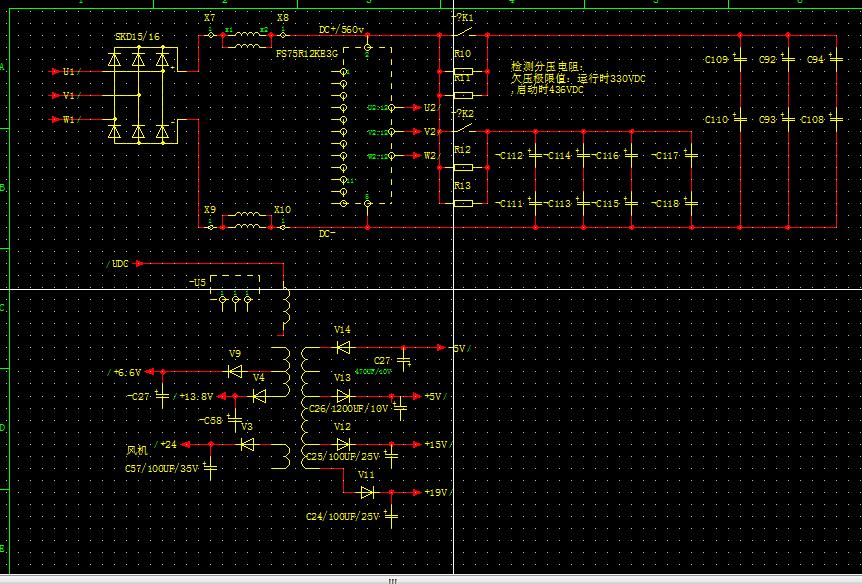

請教下誰有ASC510電路圖，這幾組電源哪一組是欠壓檢測用的

河南張先生

努力做事，誠信做人

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 685 個
工控威望: 974 點
下載積分: 3230 分
在線時間: 887(小時)
注冊時間: 2009-04-25
最后登錄: 2025-09-03
查看河南張先生的主題 / 回貼

1樓發表于: 2019-03-18 17:03

只看該作者 | 小中大

資料難找，底板多層，難與測繪

lch8478

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 331 個
工控威望: 429 點
下載積分: 1280 分
在線時間: 274(小時)
注冊時間: 2016-07-13
最后登錄: 2025-08-25
查看lch8478的主題 / 回貼

2樓發表于: 2019-03-18 19:27

只看該作者 | 小中大

你確定F016故障是欠壓？

河南張先生

努力做事，誠信做人

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 685 個
工控威望: 974 點
下載積分: 3230 分
在線時間: 887(小時)
注冊時間: 2009-04-25
最后登錄: 2025-09-03
查看河南張先生的主題 / 回貼

3樓發表于: 2019-03-19 14:31

只看該作者 | 小中大

你沒看明白啊，還說我表達不清楚，上電報F16，能復位，啟動報欠壓5031

lch8478

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 331 個
工控威望: 429 點
下載積分: 1280 分
在線時間: 274(小時)
注冊時間: 2016-07-13
最后登錄: 2025-08-25
查看lch8478的主題 / 回貼

4樓發表于: 2019-03-20 09:10

只看該作者 | 小中大

確實是我沒理解到你的意思。電壓測量和電流測量同時有問題，先看5V基準電壓是不是正常

lvpretend

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1266 個
工控威望: 1436 點
下載積分: 3703 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2025-02-25
查看lvpretend的主題 / 回貼

5樓發表于: 2019-03-20 09:15

只看該作者 | 小中大

總線電壓檢測是反向的那一組，你顯示面板查看下直流電壓顯示是否正常。

河南張先生

努力做事，誠信做人

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 685 個
工控威望: 974 點
下載積分: 3230 分
在線時間: 887(小時)
注冊時間: 2009-04-25
最后登錄: 2025-09-03
查看河南張先生的主題 / 回貼

6樓發表于: 2019-03-22 18:13

只看該作者 | 小中大

電容端顯示560，面板017參數顯示400
