工控人家園 綜合討論 模擬量問題

心碎了無痕

人不瘋很難成功

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 331 個
工控威望: 563 點
下載積分: 92493 分
在線時間: 863(小時)
注冊時間: 2009-04-09
最后登錄: 2025-09-02
查看心碎了無痕的主題 / 回貼

樓主發表于: 2019-03-15 09:04

只看樓主 | 小中大

模塊分辨率為32000，使用4--20ma,測量1MP的氣壓，則測量值25000為多少MP？

32000/20=1600
1600*4=6400
32000-6400=25600
25600/1=25600（倍率）
25000-6400=18600
18600/25600=0.73MP

測量值25000，則壓力等于0.73MP
對嗎

sss6491

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 300 個
工控威望: 405 點
下載積分: 100054 分
在線時間: 349(小時)
注冊時間: 2011-02-19
最后登錄: 2025-09-01
查看sss6491的主題 / 回貼

1樓發表于: 2019-03-15 11:40

只看該作者 | 小中大

引用
引用第1樓于1970-01-01 08:00發表的 :

對的

[ 此帖被sss6491在2019-03-15 11:46重新編輯 ]

心碎了無痕

人不瘋很難成功

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 331 個
工控威望: 563 點
下載積分: 92493 分
在線時間: 863(小時)
注冊時間: 2009-04-09
最后登錄: 2025-09-02
查看心碎了無痕的主題 / 回貼

2樓發表于: 2019-03-15 11:50

只看該作者 | 小中大

謝謝！！！！！

zy123518763

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 102 個
工控威望: 216 點
下載積分: 753 分
在線時間: 103(小時)
注冊時間: 2017-08-20
最后登錄: 2025-07-21
查看zy123518763的主題 / 回貼

3樓發表于: 2019-03-15 13:35

只看該作者 | 小中大

請問為什么要這么算呢
32000/20=1600
1600*4=6400
32000-6400=25600
25600/1=25600（倍率）
25000-6400=18600
18600/25600=0.73MP

hong0618

早上好，各位

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 113 個
工控威望: 202 點
下載積分: 1307 分
在線時間: 80(小時)
注冊時間: 2018-05-28
最后登錄: 2025-07-29
查看hong0618的主題 / 回貼

4樓發表于: 2019-03-16 13:56

只看該作者 | 小中大

如果設定峰值是1MP，計算應是25000/32000×1=0.78125Mp

小姐姐騷啊

wanzhen2006

做工控人.不停學習.分享.交流.

級別: 工控俠客

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 284 個
工控威望: 2020 點
下載積分: 476 分
在線時間: 648(小時)
注冊時間: 2012-03-01
最后登錄: 2025-08-20
查看wanzhen2006的主題 / 回貼

5樓發表于: 2019-03-16 16:40

只看該作者 | 小中大

引用

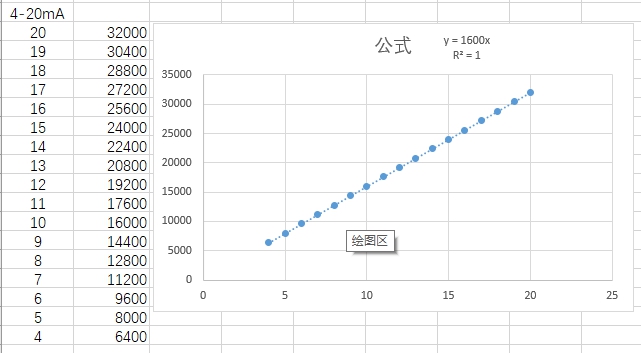

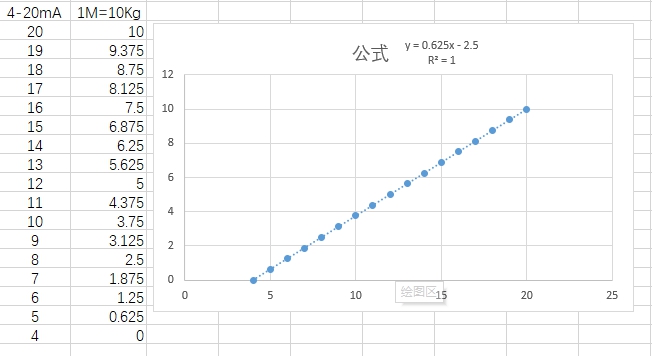

引用樓主心碎了無痕于2019-03-15 09:04發表的模擬量問題 :
模塊分辨率為32000，使用4--20ma,測量1MP的氣壓，則測量值25000為多少MP？

32000/20=1600
1600*4=6400
32000-6400=25600
.......

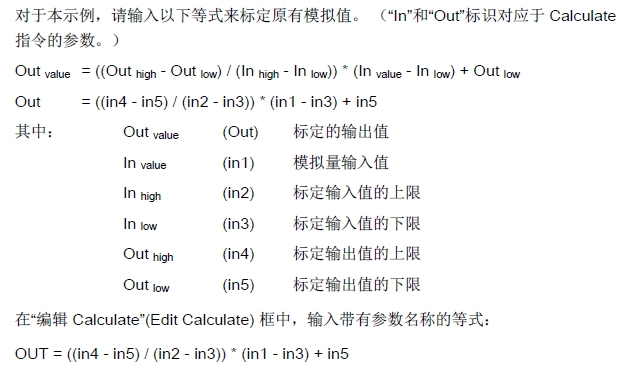

S7-1200編程手冊截圖

[ 此帖被wanzhen2006在2019-03-16 17:11重新編輯 ]

做工控人.不停學習.分享.交流.

心碎了無痕

人不瘋很難成功

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 331 個
工控威望: 563 點
下載積分: 92493 分
在線時間: 863(小時)
注冊時間: 2009-04-09
最后登錄: 2025-09-02
查看心碎了無痕的主題 / 回貼

6樓發表于: 2019-03-17 13:07

只看該作者 | 小中大

引用
引用第4樓hong0618于2019-03-16 13:56發表的 :
如果設定峰值是1MP，計算應是25000/32000×1=0.78125Mp

那就是說倍率和0--10V是一樣的算法？

hgz284631157

工控小君

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 437 個
工控威望: 542 點
下載積分: 1634 分
在線時間: 206(小時)
注冊時間: 2009-04-07
最后登錄: 2025-09-01
查看hgz284631157的主題 / 回貼

7樓發表于: 2019-03-19 18:45

只看該作者 | 小中大

約0.78MPa

宿遷電工

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1099 個
工控威望: 1242 點
下載積分: 2988 分
在線時間: 414(小時)
注冊時間: 2018-11-30
最后登錄: 2025-08-31
查看宿遷電工的主題 / 回貼

8樓發表于: 2019-03-19 20:08

只看該作者 | 小中大

模擬量轉換，實際上就是初中數學的內容啊

長三角地區，PLC編程，工業機器人編程
吸塑機，軸承合套儀程序開發
專業外協
TEL:13815796487（微信同號）

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9744 個
工控威望: 8644 點
下載積分: 16872 分
在線時間: 5350(小時)
注冊時間: 2006-08-10
最后登錄: 2025-09-02
查看ymmfa的主題 / 回貼

9樓發表于: 2019-03-19 20:15

只看該作者 | 小中大

有的時候可以忽略掉電壓這個中間環節，把兩個終端的值直接換算

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

lzmtxp99

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 508 個
工控威望: 726 點
下載積分: 1906 分
在線時間: 534(小時)
注冊時間: 2010-12-16
最后登錄: 2025-08-20
查看lzmtxp99的主題 / 回貼

10樓發表于: 2019-03-20 11:55

只看該作者 | 小中大

其實就是數學公式里，2點坐標確定一條直線的那個公式

心碎了無痕

人不瘋很難成功

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 331 個
工控威望: 563 點
下載積分: 92493 分
在線時間: 863(小時)
注冊時間: 2009-04-09
最后登錄: 2025-09-02
查看心碎了無痕的主題 / 回貼

11樓發表于: 2019-03-21 17:17

只看該作者 | 小中大

分辨率除以最大測量值就是倍率
