樓主發表于: 2019-03-12 21:16

只看樓主 | 小中大

如題，S7-1200與3臺G120變頻器profinet通訊，怎么組態？怎么接線？需要交換機嗎？還是像MODBUS一樣接線方式。求大俠們指點。有通訊例子程序發我郵箱243215403@qq.com非常感謝！

陳宇凡1990

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 65 個
工控威望: 212 點
下載積分: 4100 分
在線時間: 55(小時)
注冊時間: 2018-06-04
最后登錄: 2025-08-20
查看陳宇凡1990的主題 / 回貼

1樓發表于: 2019-03-13 08:43

只看該作者 | 小中大

圖片：

首先你要確定你的G120是不是PN版的，如果是的話，就跟1200控V90一樣，在博途里面組態，3臺G120是不需要交換機的，我現在這個案子，3個V90 一個KTP1200 一個1200 走PN 我調試的時候都沒加交換機。

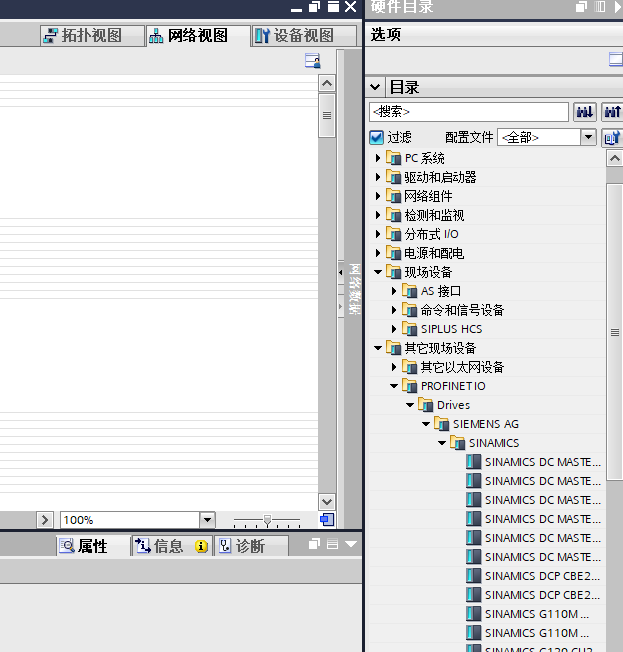

組態方法如圖所示，報文的話，你需要看下G120支持哪個報文。

本帖最近評分記錄：

下載積分:+3(十月幾川) 熱心助人！

下載積分:+1(xhilyxhily)

陳宇凡1990

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 65 個
工控威望: 212 點
下載積分: 4100 分
在線時間: 55(小時)
注冊時間: 2018-06-04
最后登錄: 2025-08-20
查看陳宇凡1990的主題 / 回貼

2樓發表于: 2019-03-13 08:46

只看該作者 | 小中大

另外你可以看下，下面有個帖子是講1200跟V90走PN通訊的，G120和V90是一個道理的，可以參考下。

漂泊的石頭人

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 481 個
工控威望: 614 點
下載積分: 2798 分
在線時間: 211(小時)
注冊時間: 2018-07-17
最后登錄: 2025-05-20
查看漂泊的石頭人的主題 / 回貼

3樓發表于: 2019-03-13 17:18

只看該作者 | 小中大

就算你在網絡視圖里面組態了你也要用交換機啊，3臺g120啊，你能憑空接？？？？一個cpu才一個以太網口你怎么和3個接

13423698135

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 102 點
下載積分: 557 分
在線時間: 12(小時)
注冊時間: 2016-04-26
最后登錄: 2025-07-17
查看13423698135的主題 / 回貼

4樓發表于: 2019-03-13 18:27

只看該作者 | 小中大

3臺變頻和一個觸摸屏

陳宇凡1990

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 65 個
工控威望: 212 點
下載積分: 4100 分
在線時間: 55(小時)
注冊時間: 2018-06-04
最后登錄: 2025-08-20
查看陳宇凡1990的主題 / 回貼

5樓發表于: 2019-03-14 08:39

只看該作者 | 小中大

說錯了，不是3臺G120，是3臺V90，1215C 有2個以太網口的啊？

蒂花之秀

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 137 點
下載積分: 7788 分
在線時間: 31(小時)
注冊時間: 2016-09-20
最后登錄: 2024-12-24
查看蒂花之秀的主題 / 回貼

6樓發表于: 2019-03-19 23:46

只看該作者 | 小中大

那么你覺得這個以太網通訊是怎么布通訊線的呢？為什么要交換機？

引用
引用第3樓chuiyanbo于2019-03-13 17:18發表的 :
就算你在網絡視圖里面組態了你也要用交換機啊，3臺g120啊，你能憑空接？？？？一個cpu才一個以太網口你怎么和3個接

張建壯

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 20 個
工控威望: 248 點
下載積分: 4589 分
在線時間: 13(小時)
注冊時間: 2018-04-11
最后登錄: 2020-05-28
查看張建壯的主題 / 回貼

7樓發表于: 2019-03-22 10:18

只看該作者 | 小中大

V90驅動器上都是有兩個網線孔的，可以串聯在一起，接到PLC上或者用一個交換機連接的啊

溫柔的郎

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 128 個
工控威望: 316 點
下載積分: 963 分
在線時間: 87(小時)
注冊時間: 2008-05-02
最后登錄: 2025-08-28
查看溫柔的郎的主題 / 回貼

8樓發表于: 2019-07-26 11:50

只看該作者 | 小中大

有2個網口的，本身就自帶交換機功能，可以不用交換機，直接用網線把設備串聯起來就行了，沒有2個網口的，就得用交換機來交換了

reinwf

如果不知道要去哪兒，哪兒也去不了！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 151 個
工控威望: 272 點
下載積分: 5652 分
在線時間: 27(小時)
注冊時間: 2018-01-30
最后登錄: 2019-08-07
查看reinwf的主題 / 回貼

9樓發表于: 2019-08-05 17:59

只看該作者 | 小中大

同意8樓

如果不知道要去哪兒，哪兒也去不了！

zhoutw10

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 50 個
工控威望: 102 點
下載積分: 948 分
在線時間: 10(小時)
注冊時間: 2019-07-16
最后登錄: 2024-07-11
查看zhoutw10的主題 / 回貼

10樓發表于: 2019-08-05 22:06

只看該作者 | 小中大

日常灌水————順便學習

zhoutw10

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 50 個
工控威望: 102 點
下載積分: 948 分
在線時間: 10(小時)
注冊時間: 2019-07-16
最后登錄: 2024-07-11
查看zhoutw10的主題 / 回貼

11樓發表于: 2019-08-05 22:07

只看該作者 | 小中大

引用
引用第2樓陳宇凡1990于2019-03-13 08:46發表的 :
另外你可以看下，下面有個帖子是講1200跟V90走PN通訊的，G120和V90是一個道理的，可以參考下。

也請發給我一份 zhoutw10@163.com
