工控人家園 西門子工控論壇 西門子S7-200，求助看下這個M0.0線圈能不能閉合

duanpengchen

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 106 點
下載積分: 2733 分
在線時間: 10(小時)
注冊時間: 2016-12-24
最后登錄: 2025-08-04
查看duanpengchen的主題 / 回貼

樓主發表于: 2019-03-08 14:59

只看樓主 | 小中大

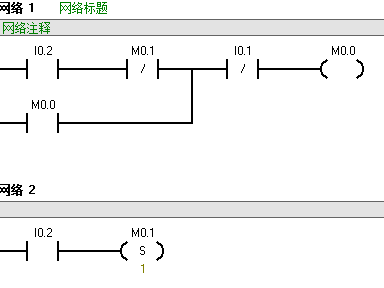

圖片：

我覺得M0.0通電不了，但書上又說能通電，請大佬教教新手！

duanpengchen

級別: 探索解密

發送短信
加為好友

1樓發表于: 2019-03-08 15:24

只看該作者 | 小中大

圖片：

分在不同網絡中能不能執行？這樣

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6819 個
工控威望: 38423 點
下載積分: 12799 分
在線時間: 9756(小時)
注冊時間: 2006-09-13
最后登錄: 2025-08-30
查看cvlsam的主題 / 回貼

2樓發表于: 2019-03-08 15:53

只看該作者 | 小中大

引用
引用第1樓duanpengchen于2019-03-08 15:24發表的 :
分在不同網絡中能不能執行？這樣

首先，如果你將程序?qū)懺谝粋€網絡段內，程序?qū)o法編譯通過，更不要談運行了。
其次，當分開網絡寫時，程序?qū)⒖梢哉＿\行，原因在于PLC的掃描機制是從上往下運行的。

Good Luck~

樓主留言：

謝謝你，后來想明白了，是可以運行的，雖然不太嚴謹。

一只小豬ysg

智者寡言愚者善駁

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 116 個
工控威望: 1766 點
下載積分: 1895 分
在線時間: 65(小時)
注冊時間: 2018-02-06
最后登錄: 2025-08-01
查看一只小豬ysg的主題 / 回貼

3樓發表于: 2019-03-08 16:04

只看該作者 | 小中大

當然可以執行了

leesir

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 71 點
下載積分: 332 分
在線時間: 15(小時)
注冊時間: 2019-03-04
最后登錄: 2021-07-01
查看leesir的主題 / 回貼

4樓發表于: 2019-03-08 16:19

只看該作者 | 小中大

按下0.2 M是閉合不了的

劍影疾風

級別: 實習會員

發送短信
加為好友

精華主題: 0
發帖數量: 4 個
工控威望: 34 點
下載積分: 17000 分
在線時間: 37(小時)
注冊時間: 2019-03-20
最后登錄: 2025-08-18
查看劍影疾風的主題 / 回貼

5樓發表于: 2019-03-20 17:11

只看該作者 | 小中大

可以的，一步一步看，第一步，I0.2 M0.1 I0.1 M0.0都是OFF，導通I0.2，此刻M0.1和I0.1是OFF，所以導通M0.0，這時常開的M0.0閉合，自鎖，然后第二步，I0.2置位M0.1，M0.1導通，常閉M0.1斷開,但此刻M0.0已自鎖，第二張圖效果和第一張一樣，不過分成兩步。

bifujian110

羊月薪5000，打算用30萬建一個窩，老虎不允許，說私自建就

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 384 個
工控威望: 2120 點
下載積分: 37373 分
在線時間: 147(小時)
注冊時間: 2017-02-06
最后登錄: 2023-04-06
查看bifujian110的主題 / 回貼

6樓發表于: 2019-03-23 11:45

只看該作者 | 小中大

沒事灌點水

wyc6745625

接PLC、觸摸屏、C#上位機組態監控16639500085

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 212 個
工控威望: 238 點
下載積分: 1400 分
在線時間: 52(小時)
注冊時間: 2018-03-14
最后登錄: 2025-08-28
查看wyc6745625的主題 / 回貼

7樓發表于: 2019-03-25 15:38

只看該作者 | 小中大

引用
引用第2樓cvlsam于2019-03-08 15:53發表的 :

首先，如果你將程序?qū)懺谝粋€網絡段內，程序?qū)o法編譯通過，更不要談運行了。
其次，當分開網絡寫時，程序?qū)⒖梢哉＿\行，原因在于PLC的掃描機制是從上往下運行的。

.......

說得對掃描是從上往下執行
