工控人家園 綜合討論 三菱伺服驅動器MR-J4-10A，與PLC接線后電機不動，接線如圖

vir智能

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 57 個
工控威望: 200 點
下載積分: 851 分
在線時間: 44(小時)
注冊時間: 2017-06-09
最后登錄: 2022-05-15
查看vir智能的主題 / 回貼

樓主發表于: 2018-07-19 15:55

只看樓主 | 小中大

圖片：

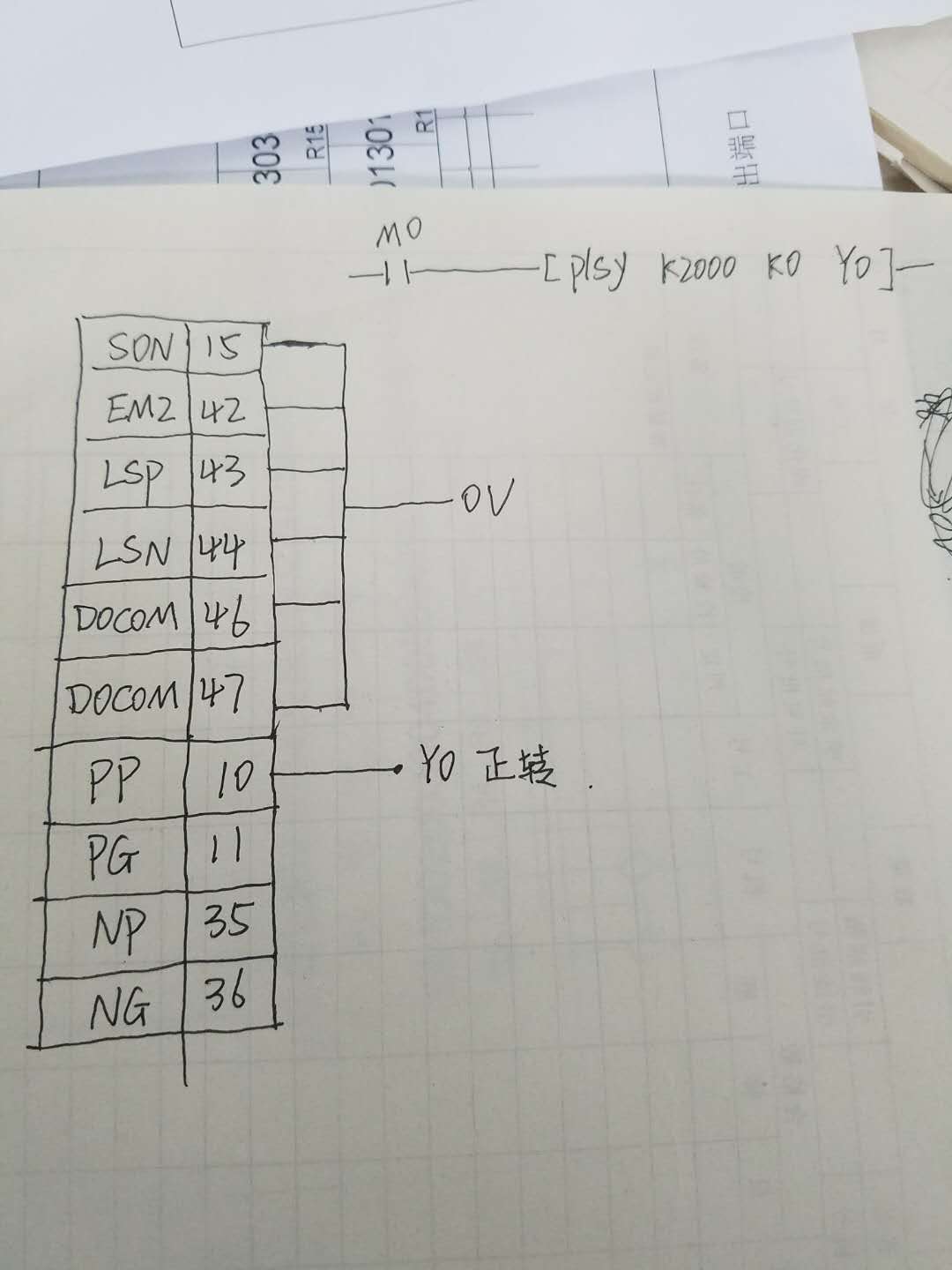

三菱伺服驅動器MR-J4-10A，與PLC接線后電機不動，接線如圖，程序如右上角。+24V接了DICOM20、21腳、12腳

seallyzoom

和尚與屠夫的區別，就是一個吃素一個吃葷

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 555 個
工控威望: 757 點
下載積分: 5367 分
在線時間: 421(小時)
注冊時間: 2010-07-23
最后登錄: 2025-08-02
查看seallyzoom的主題 / 回貼

1樓發表于: 2018-07-19 16:19

只看該作者 | 小中大

輸出0個，會動嗎？

樓主留言：

K0是不指定脈沖總數，一直發

工程剩貨工控產品，低價處理有需要可聯系，或交流交換學習

huiming

技術交流

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 680 個
工控威望: 6018 點
下載積分: 4274 分
在線時間: 582(小時)
注冊時間: 2011-03-09
最后登錄: 2025-09-01
查看huiming的主題 / 回貼

2樓發表于: 2018-07-19 16:26

只看該作者 | 小中大

PA13設置沒有， 0101

樓主留言：

試過了，驅動監控上的脈沖累計有計數了，但是電機還是沒動

士林變頻器代理 18312516885

vir智能

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 57 個
工控威望: 200 點
下載積分: 851 分
在線時間: 44(小時)
注冊時間: 2017-06-09
最后登錄: 2022-05-15
查看vir智能的主題 / 回貼

3樓發表于: 2018-07-19 16:46

只看該作者 | 小中大

圖片：

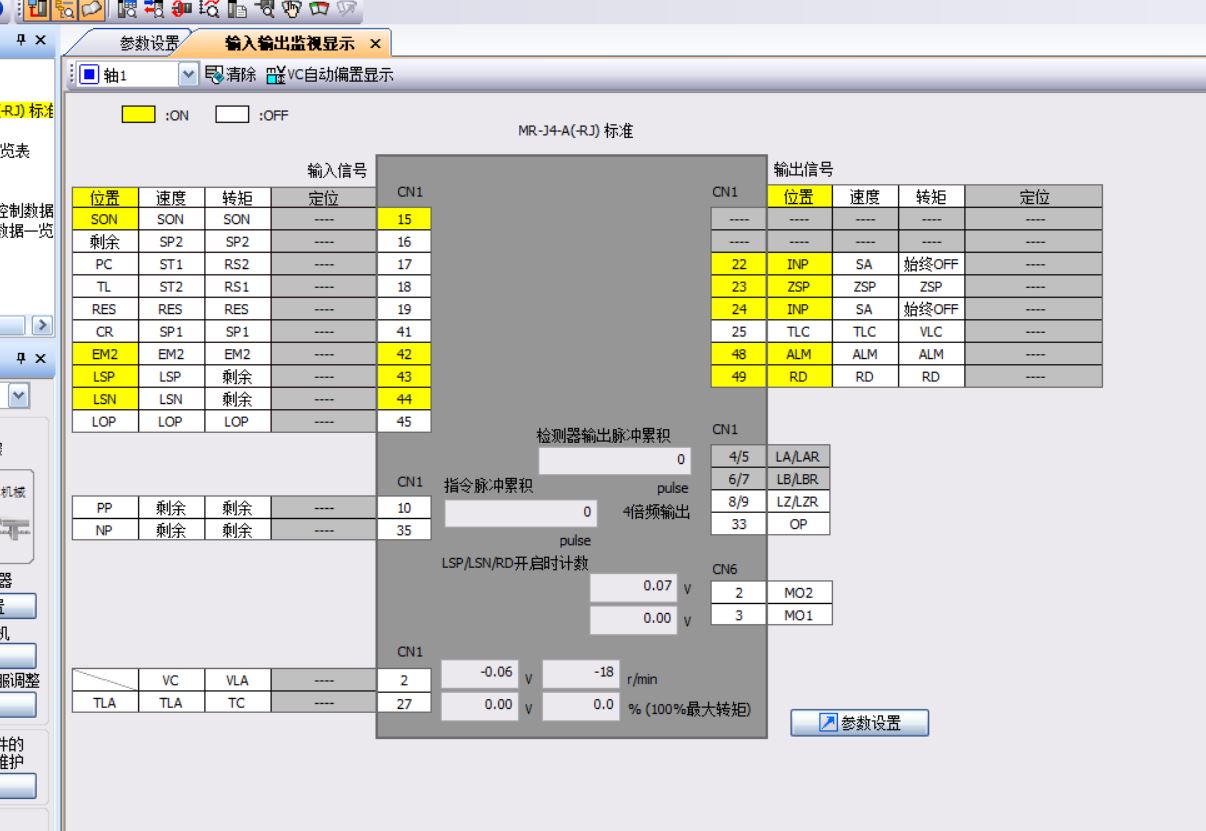

對驅動器監控發現，脈沖沒有輸入，脈沖累計一直是0

aorry

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 717 個
工控威望: 2823 點
下載積分: 60766 分
在線時間: 1860(小時)
注冊時間: 2010-03-29
最后登錄: 2025-09-01
查看aorry的主題 / 回貼

4樓發表于: 2018-07-19 17:41

只看該作者 | 小中大

NP要接PLC的COM0口

樓主留言：

試過了還是沒動

sjbandmm

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 248 個
工控威望: 418 點
下載積分: 1009 分
在線時間: 174(小時)
注冊時間: 2008-08-23
最后登錄: 2025-08-29
查看sjbandmm的主題 / 回貼

5樓發表于: 2018-07-19 19:20

只看該作者 | 小中大

opc 端子接24v

樓主留言：

OPC是12腳，有接的

724438166

聯系方式qq 724438166

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 388 個
工控威望: 443 點
下載積分: 7872 分
在線時間: 302(小時)
注冊時間: 2014-06-22
最后登錄: 2025-08-14
查看724438166的主題 / 回貼

6樓發表于: 2018-07-19 22:39

只看該作者 | 小中大

查看驅動器晶體管，各信號是否正常

樓主留言：

各路接線都正常，有電，脈沖輸入驅動器顯示有脈沖累計，電機就是不轉動

jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

7樓發表于: 2018-07-20 09:29

只看該作者 | 小中大

按照你的接線和參數，看不出哪里有問題，你的PLC的Y0的接線也發上來看下吧。

PLC是集電極開路輸出的，Y0接PP，COM0接0V。

[ 此帖被jeffwang2011在2018-07-20 09:51重新編輯 ]

泰山之石

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2345 個
工控威望: 2580 點
下載積分: 11870 分
在線時間: 925(小時)
注冊時間: 2008-11-12
最后登錄: 2025-08-29
查看泰山之石的主題 / 回貼

8樓發表于: 2018-07-20 09:37

只看該作者 | 小中大

應該他的NP接電源的正極吧，不知伺服說明書上的接線圖是什么？PLC的接線如何是什么型號的？

vir智能

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 57 個
工控威望: 200 點
下載積分: 851 分
在線時間: 44(小時)
注冊時間: 2017-06-09
最后登錄: 2022-05-15
查看vir智能的主題 / 回貼

9樓發表于: 2018-07-21 13:38

只看該作者 | 小中大

問題解決了！是齒輪比沒設置，線路是正確的。

eledesigner

懂一點點

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2001 個
工控威望: 2264 點
下載積分: 3032 分
在線時間: 2407(小時)
注冊時間: 2009-08-21
最后登錄: 2025-08-29
查看eledesigner的主題 / 回貼

10樓發表于: 2018-07-21 15:35

只看該作者 | 小中大

引用
引用第9樓vir智能于2018-07-21 13:38發表的 :
問題解決了！是齒輪比沒設置，線路是正確的。

沒設電子齒輪比，電機也是會動的，就是非常的慢。

bruce2020

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1313 個
工控威望: 1581 點
下載積分: 3944 分
在線時間: 895(小時)
注冊時間: 2017-11-25
最后登錄: 2025-08-03
查看bruce2020的主題 / 回貼

11樓發表于: 2018-07-21 15:53

只看該作者 | 小中大

搞得一手好烏龍。
如果是沒有設置控制器的這幾個參數，如PA05(10000) PA06（1） PA07（1） PA13（100h） PA21,（0001h）全部用默認值。說明實際上是用的是電子齒輪比為1:1,
