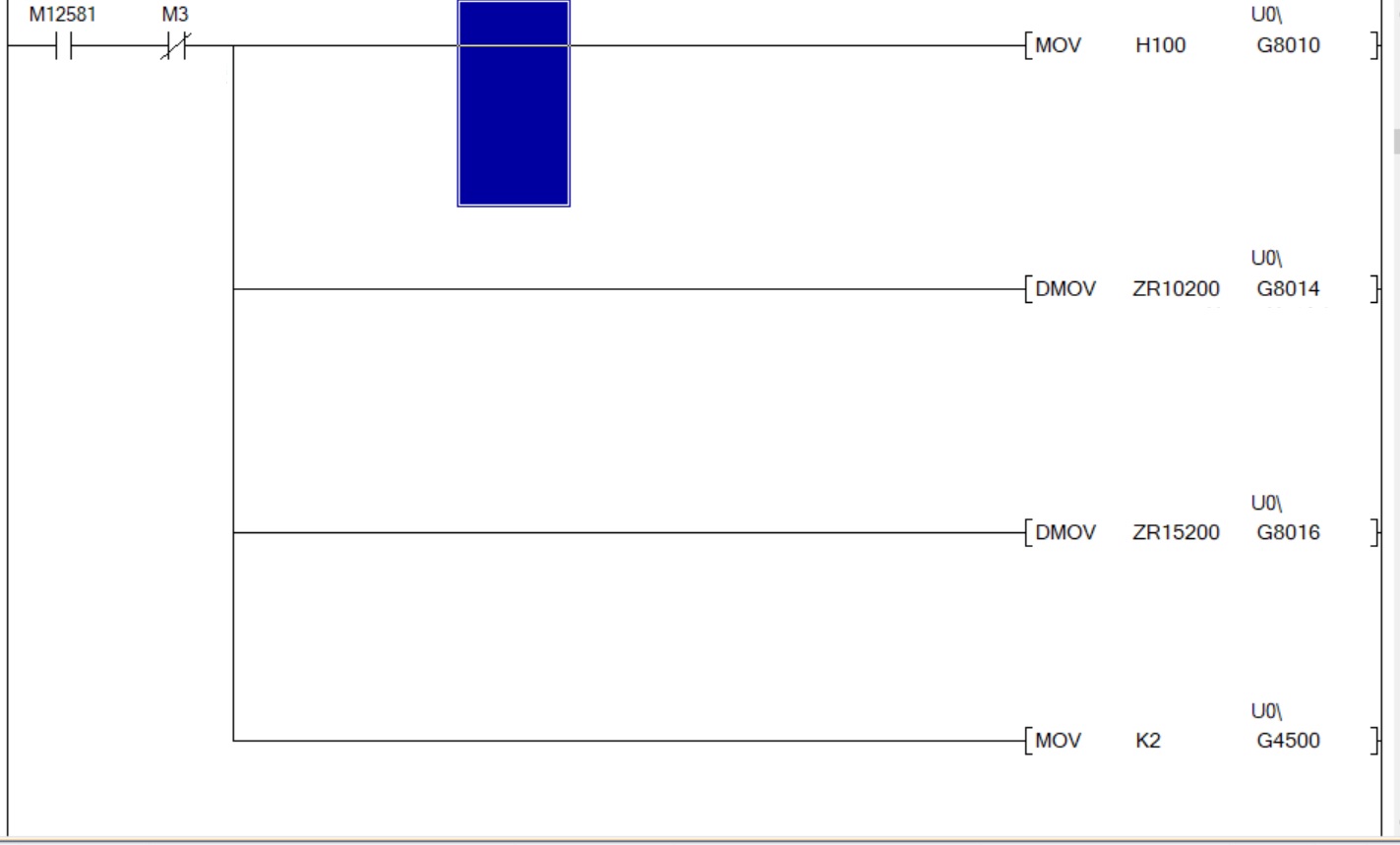

我在學習關于QD77控制的使用，其中有條范例程序實在是不懂，請各位前輩指點指點。

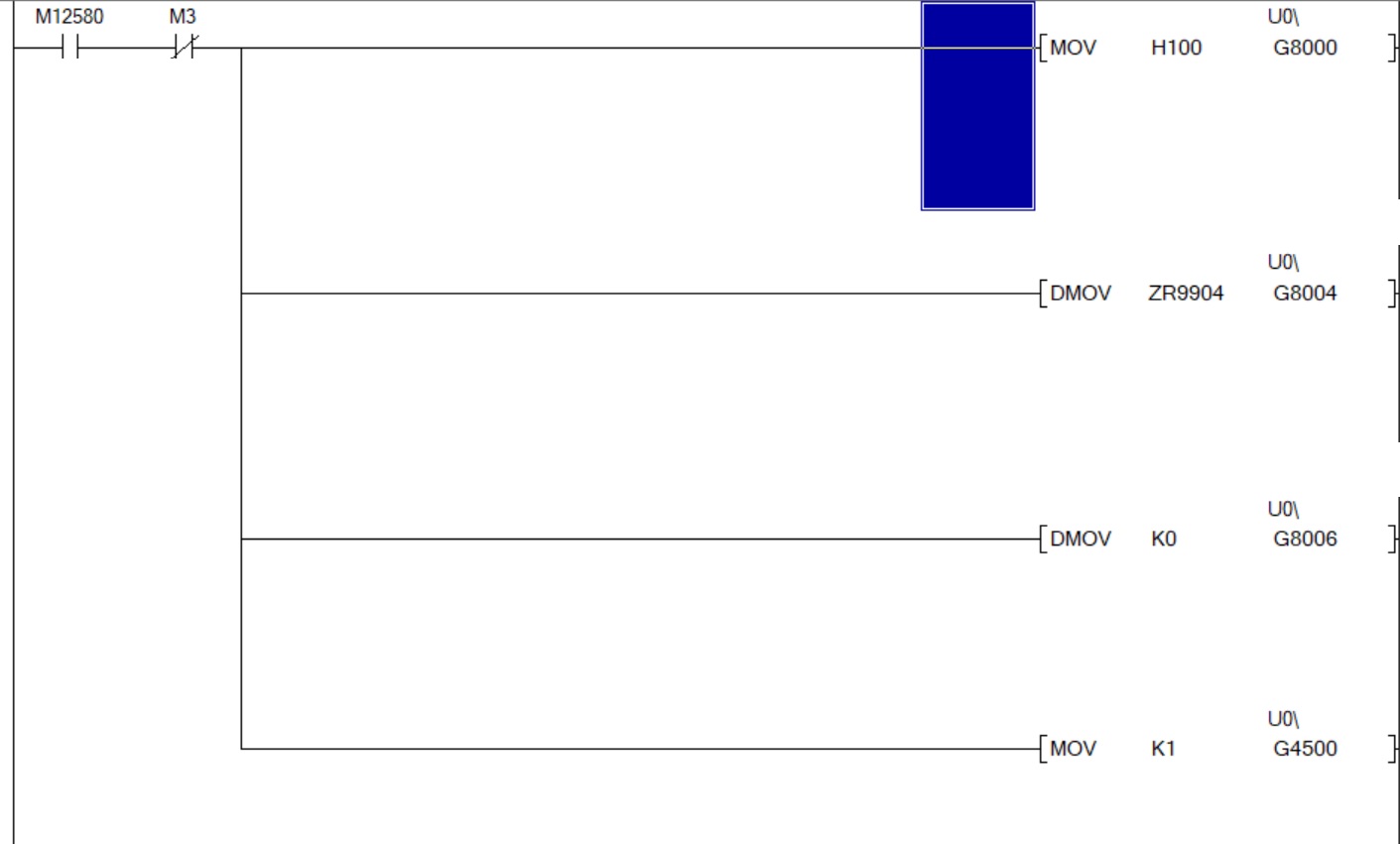

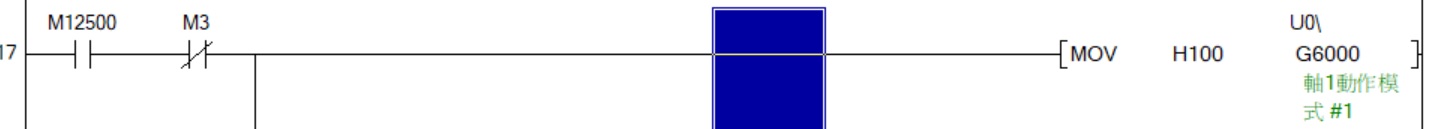

其中的H100是為16位的資料嗎? 轉為PLC儲存2進位的格是為256，實在與QD77手冊的格式對不起來…G6000是為第一軸的da1 -da4 的儲存地址，這部分該如何設定？

小滿和老鳥

專注，堅持！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 255 個
工控威望: 371 點
下載積分: 885 分
在線時間: 83(小時)
注冊時間: 2017-08-27
最后登錄: 2025-05-27
查看小滿和老鳥的主題 / 回貼

1樓發表于: 2018-02-06 19:34

只看該作者 | 小中大

我還在看FX系列，太落后了

焦劉吉

緊跟時代發展，努力做好時代青年

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1461 個
工控威望: 4684 點
下載積分: 15109 分
在線時間: 432(小時)
注冊時間: 2015-05-19
最后登錄: 2025-07-12
查看焦劉吉的主題 / 回貼

2樓發表于: 2018-02-06 20:31

只看該作者 | 小中大

圖片：

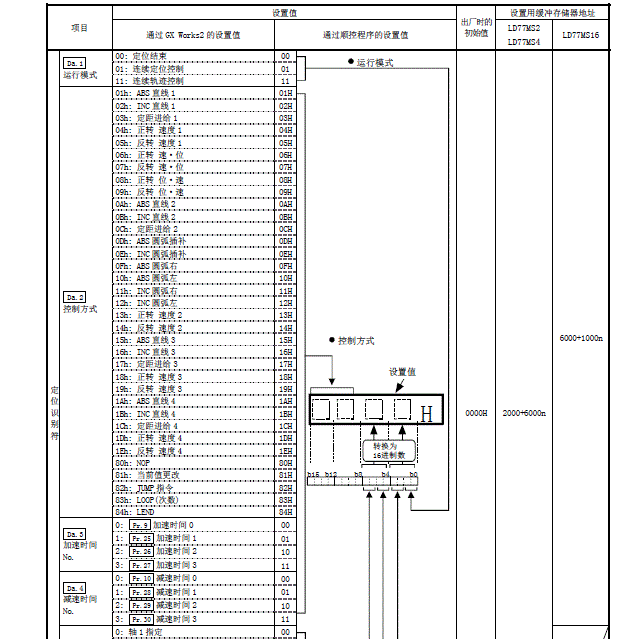

定位結束 ABS直線1 加減速時間0 軸1指定

Rules are always made by the strong, and history is always written by the winners.

yoyo2001426

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 231 個
工控威望: 469 點
下載積分: 3522 分
在線時間: 169(小時)
注冊時間: 2017-04-23
最后登錄: 2025-08-19
查看yoyo2001426的主題 / 回貼

3樓發表于: 2018-02-07 21:29

只看該作者 | 小中大

感謝前輩指導，厚臉皮再問，望請前輩指點

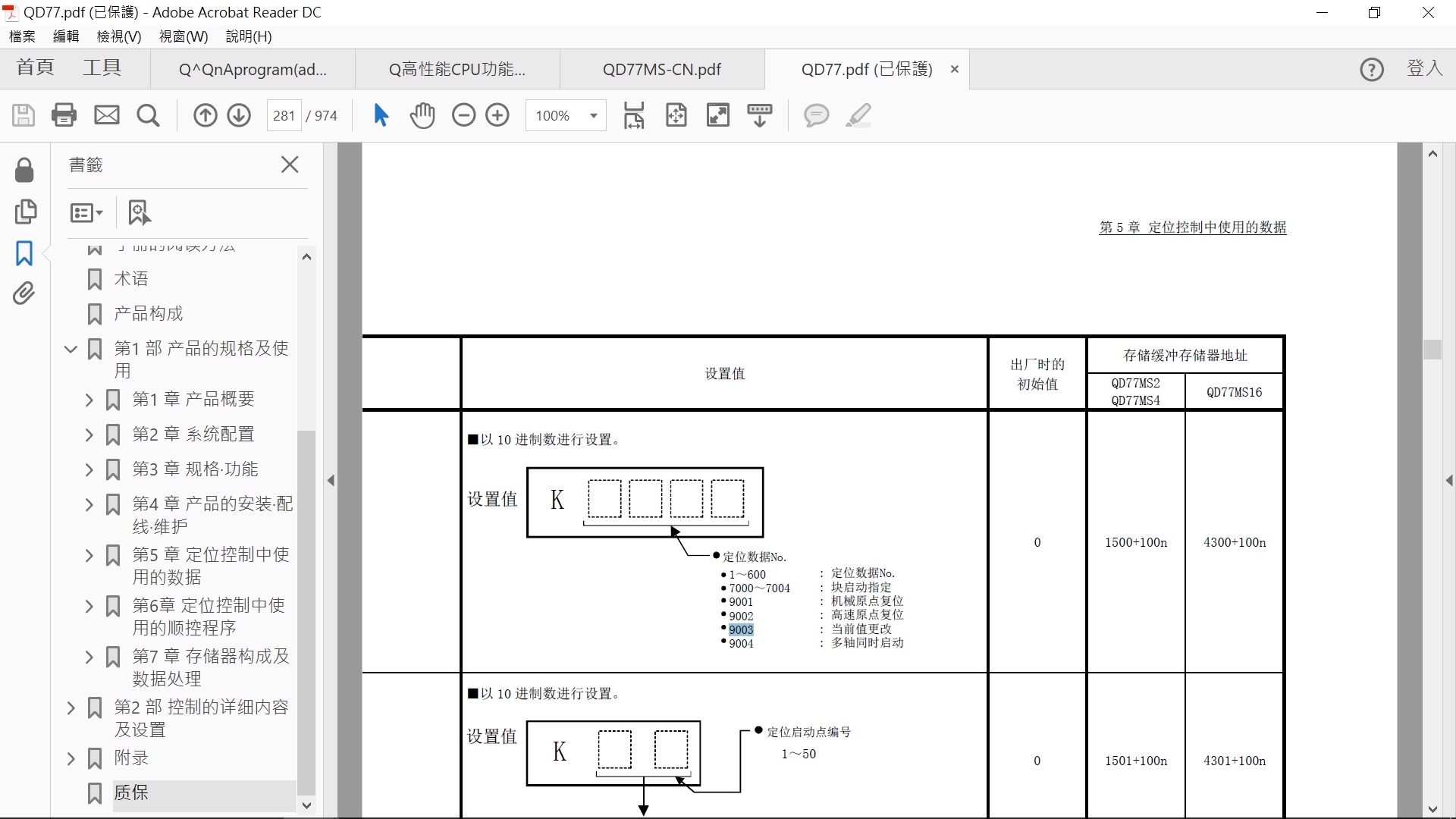

圖中的 G4500 是定位啟動編號的緩沖存儲器地址，若地址是輸入 9001 9002 為復歸、高速復歸…，不過所謂的定位數據No. 的使用方式為?
可以請前輩指點一下….

焦劉吉

緊跟時代發展，努力做好時代青年

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1461 個
工控威望: 4684 點
下載積分: 15109 分
在線時間: 432(小時)
注冊時間: 2015-05-19
最后登錄: 2025-07-12
查看焦劉吉的主題 / 回貼

4樓發表于: 2018-02-10 11:02

只看該作者 | 小中大

圖片：

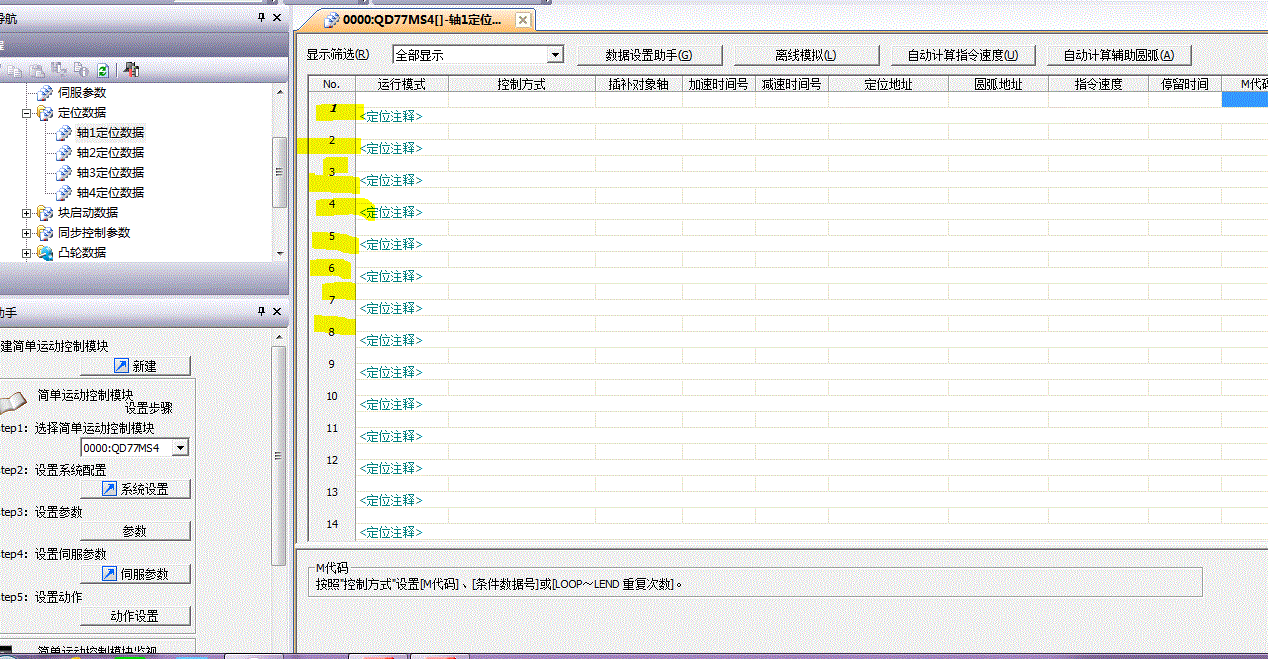

定位標號黃色的那些每個軸可以設置600個標號數據用軟件設置

Rules are always made by the strong, and history is always written by the winners.

yoyo2001426

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 231 個
工控威望: 469 點
下載積分: 3522 分
在線時間: 169(小時)
注冊時間: 2017-04-23
最后登錄: 2025-08-19
查看yoyo2001426的主題 / 回貼

5樓發表于: 2018-02-10 14:36

只看該作者 | 小中大

引用
引用第4樓焦劉吉于2018-02-10 11:02發表的 :
定位標號黃色的那些每個軸可以設置600個標號數據用軟件設置

感謝前輩指導，所以若我的移動距離和速度要HMI上開放更動，是不是就不用使用到定位編號?

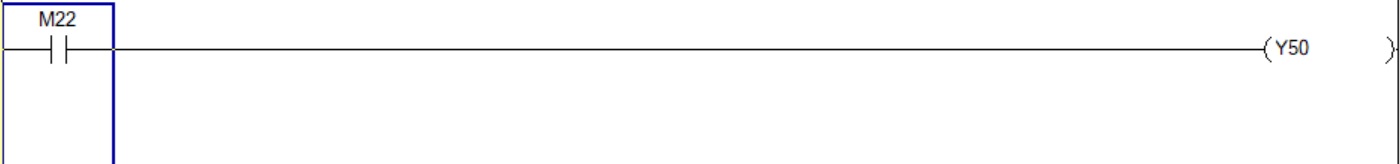

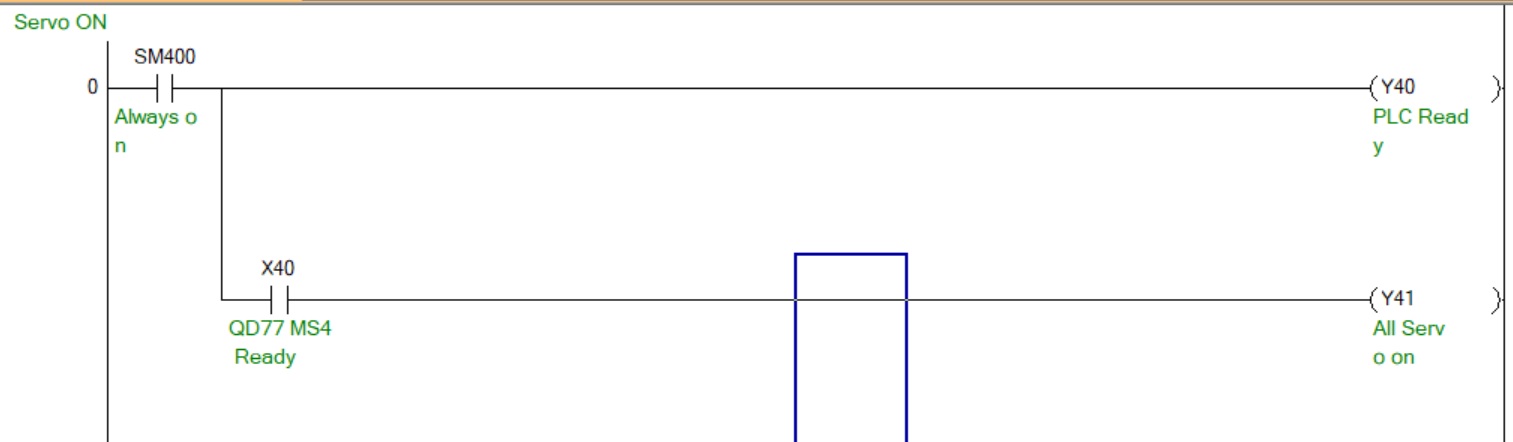

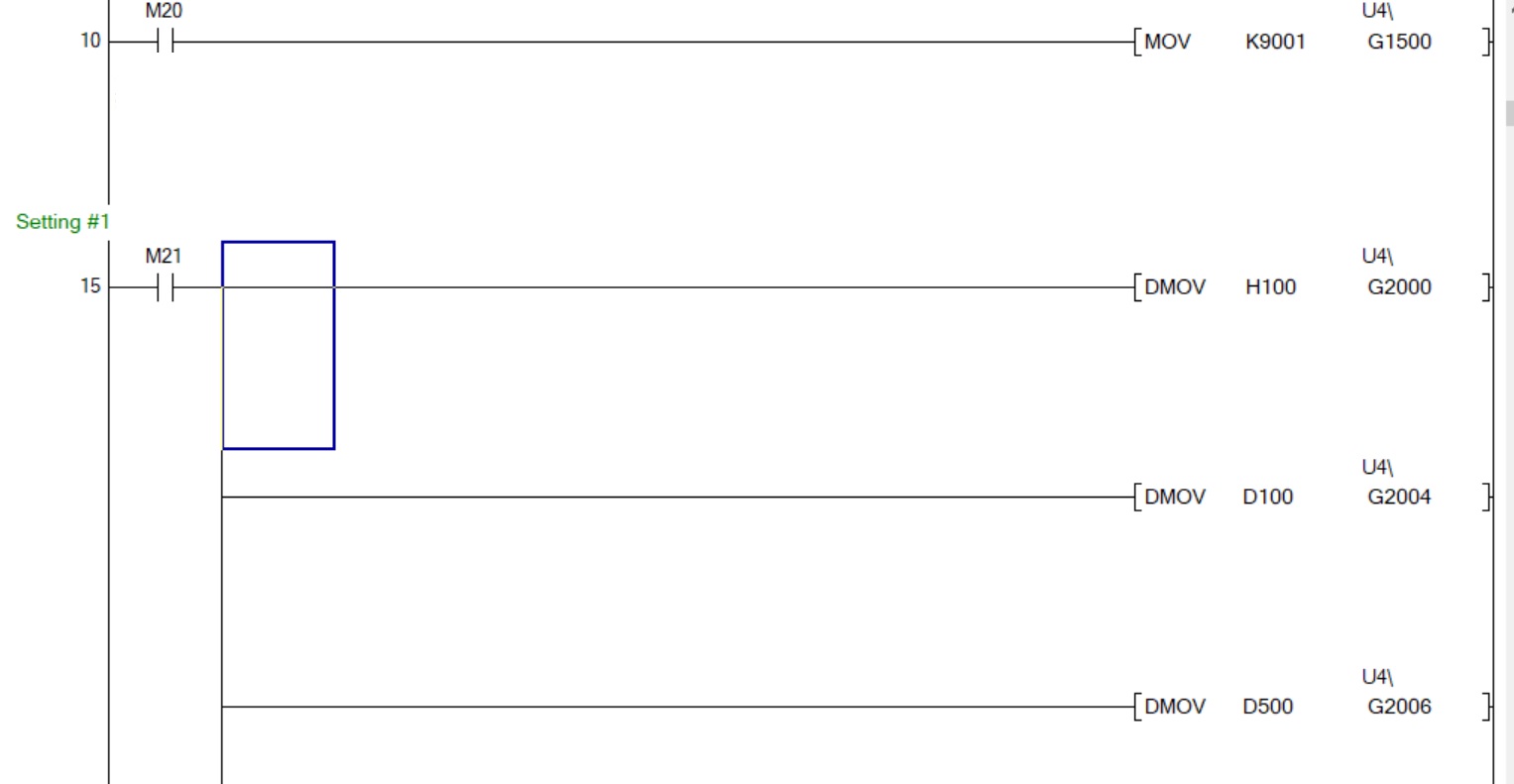

下面程序，小弟認知是M21 On 后，將移動距離、速度傳送進模塊的地址，在按下M22，就會啟動并跑到設定位置，不知道是否正確?

z6343028

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 47 個
工控威望: 179 點
下載積分: 570 分
在線時間: 54(小時)
注冊時間: 2013-10-09
最后登錄: 2025-08-24
查看z6343028的主題 / 回貼

6樓發表于: 2018-02-11 08:42

只看該作者 | 小中大

圖片：

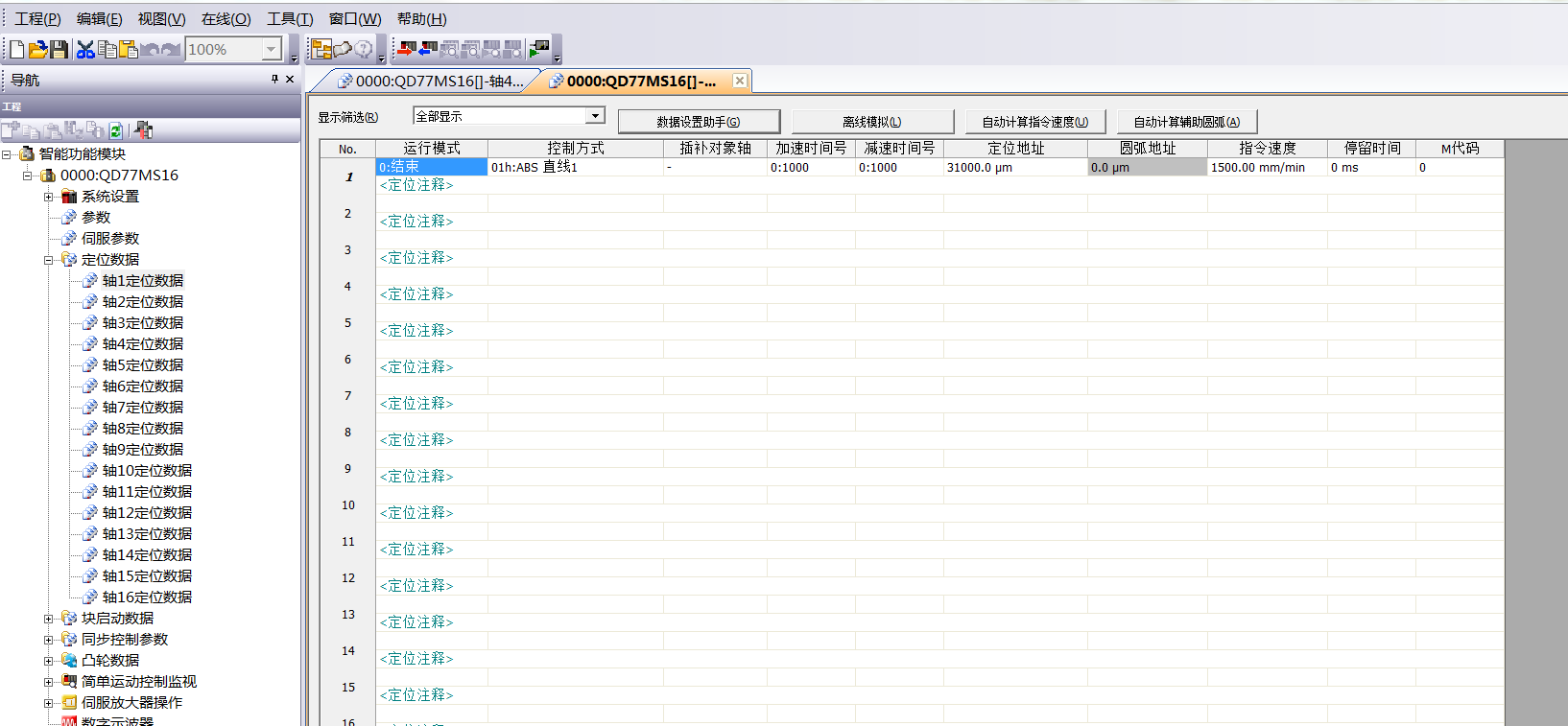

不用這么麻煩直接在模塊里面設置定位數據

yoyo2001426

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 231 個
工控威望: 469 點
下載積分: 3522 分
在線時間: 169(小時)
注冊時間: 2017-04-23
最后登錄: 2025-08-19
查看yoyo2001426的主題 / 回貼

7樓發表于: 2018-02-11 12:00

只看該作者 | 小中大

引用
引用第6樓z6343028于2018-02-11 08:42發表的 :
不用這么麻煩直接在模塊里面設置定位數據

請問前輩如果像上面圖里程序是否會動…
會寫D是為了開放給客戶在HMI 做速度、位置做更改…
感謝前輩解答。

wth19861116

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 54 個
工控威望: 142 點
下載積分: 695 分
在線時間: 174(小時)
注冊時間: 2016-08-24
最后登錄: 2025-08-19
查看wth19861116的主題 / 回貼

8樓發表于: 2018-02-26 16:33

只看該作者 | 小中大

方便客戶更改那就寫在D區或者ZR區
