我是個純新手加菜鳥，請教一個關于0-10V控制信號的問題：
PLC采集控制閥門上的信號反饋，是個0-10V的信號反饋，0為關閉，10V為最大開度，閥門接線說明上有一個1K的電位器，中間引腳就是給PLC反饋的，可是電位器的兩邊我應該接多少伏電源呢？12V嗎？那樣開度超過80%左右算出來肯定超過10V了的呀，請各位大神指點。

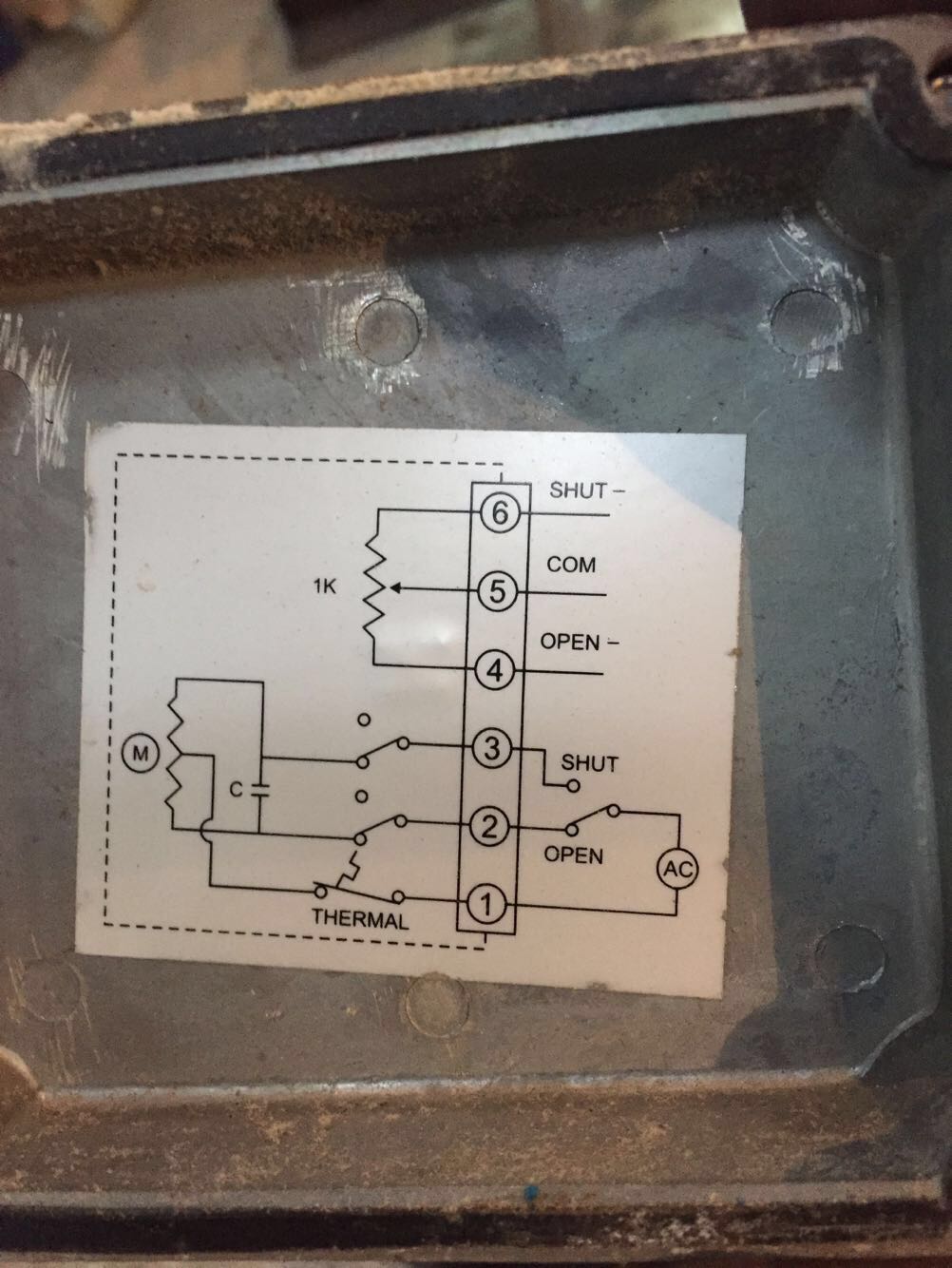

閥門接線圖如下，1、2、3是控制閥門開關動作的，接入220V，4、5、6就是反饋信號的，5肯定是接到PLC模擬量采集端口的，4、6要接直流電源，問題是電壓是多少？開關電源是24V的，也可以單獨增加一個12V，問題是12V的電壓也會超過10V的呀

你看那個SHUT線接哪里？一般電源就是10V，表明電阻最小時輸出10V。

有個叫模擬量的模塊 可以輸出0~10V的電壓

AC-DC-DC變換

引用

引用第1樓suiyaowen于2018-01-27 08:11發(fā)表的  :
你看那個SHUT線接哪里？一般電源就是10V，表明電阻最小時輸出10V。

萬能的淘寶上沒有找到10V開關電源，難道要自己調壓？

引用

引用第2樓wangnaizhi于2018-01-27 08:34發(fā)表的  :
有個叫模擬量的模塊 可以輸出0~10V的電壓

那個是輸出模擬量，我現在是需要接受模擬量，而且是問的這個模擬量的電壓接入到底多少V

開關電源電壓可以微調的，12V的估計能調到10V

加電阻

采用電阻分壓得到10V，
上面采用可調電阻分壓得到0－10V，
你也可以加個可調電阻，用12V或者24V分壓得到0－10V

引用

引用第8樓tingfenghu于2018-01-28 19:21發(fā)表的  :
采用電阻分壓得到10V，
上面采用可調電阻分壓得到0－10V，
你也可以加個可調電阻，用12V或者24V分壓得到0－10V

明白了，感謝

串聯一個電阻

買0-10V反饋電動執(zhí)行器，
