請教大神如何用FX-2N   讀取H3400變頻器的轉速.頻率、電流    控制變頻的正轉  寫入頻率

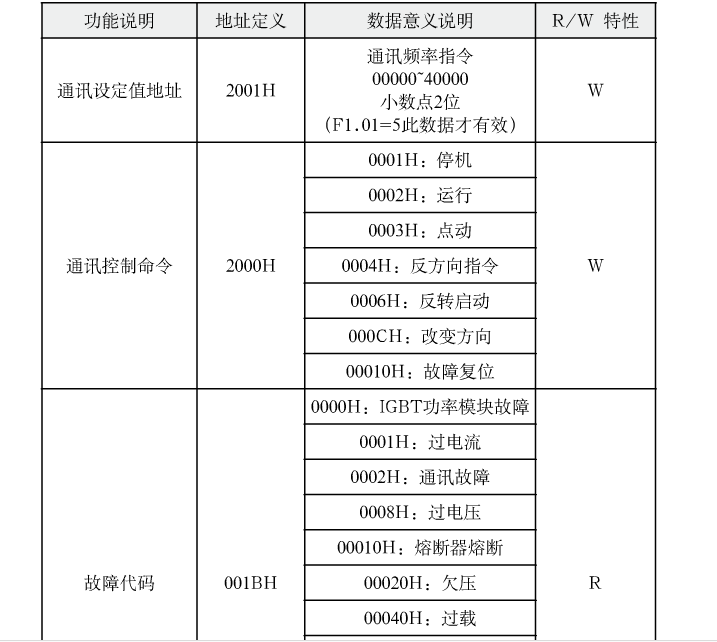

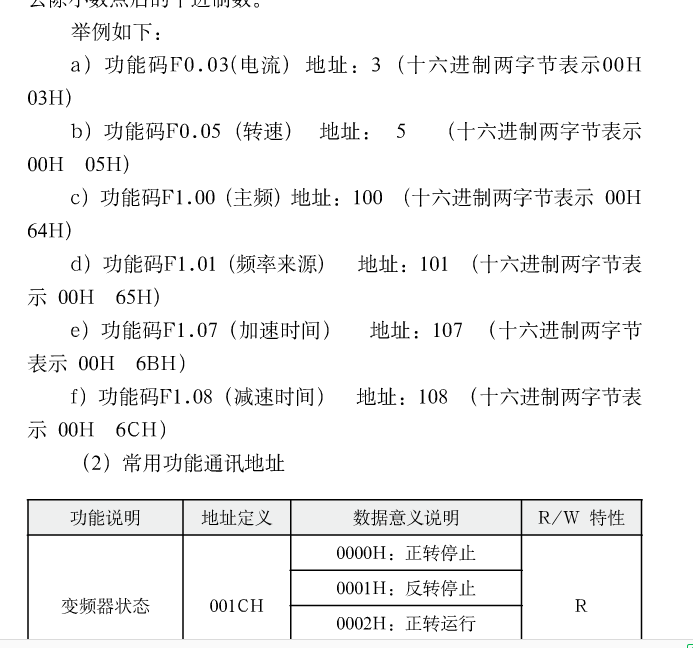

使能MODBUS-RTU通信時，使用功能碼H03，讀取指定地址的寄存器數據，然后經計算得出單位為rpm的轉速值，單位為Hz的頻率等。你給的資料不全，帶R表示只讀，存儲變頻器的工作狀態。帶W表示可寫入，用于控制變頻器的工作狀態。沒有看到帶R的用于存儲轉速、頻率和電流的寄存器。
如果地址為5的寄存器，存儲轉速值，變頻器的站號為1，指令格式：[RS D100 K8 D200 K8]，D100存儲站號H01。D101存儲功能碼H03。D102存儲H00，D103存儲H05（轉速地址）。D104存儲H00，D105存儲H01（讀取的寄存器個數）。D106-D107存儲CRC校驗碼。D200-D207存儲接收的數據。有關MODBUS-RTU的編程，可查閱李金誠的教材。

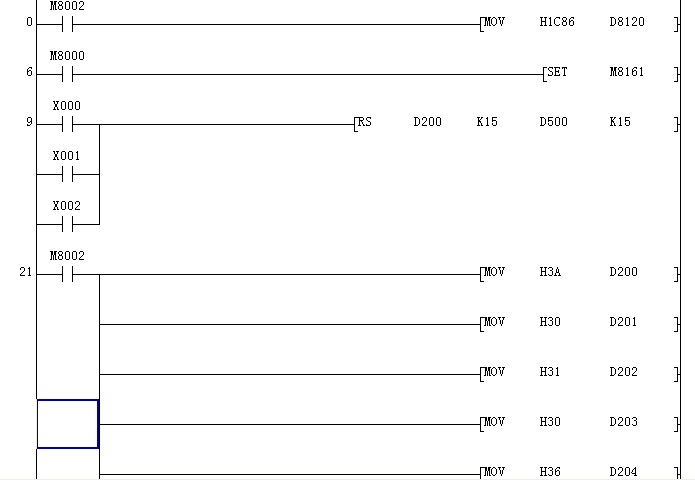

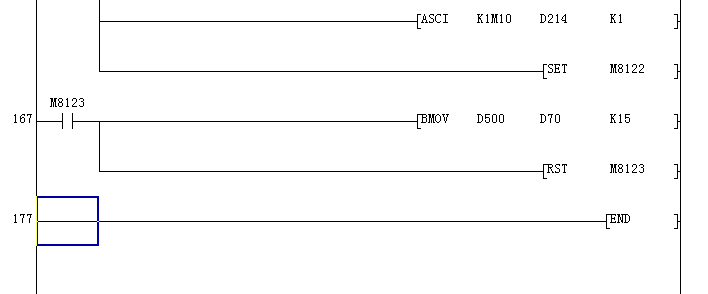

這個是我寫的與眾辰變頻器通信    控制正轉   反轉    停止    可是與變頻器485通信以后     plc錯誤燈閃爍      求教下大家     寫入數據功能碼是06H     讀取功能碼是03H

1、D8120參數的高8位必須是H0C，你的是H1C。查閱FX2N的通信手冊，就知道為什么是H0C。
2、PLC與變頻器的通信協議、通信速率、奇偶校驗、停止位等必須一致。
3、PLC與變頻器是MODBUS-RTU通信，而不是MODBUS-ASCII通信。因而不會用CCD、ASCII指令，需要編寫CRC校驗碼計算程序。
4、MODBUS-RTU通信協議下，PLC發送數據都是8個字節，而不是15個字節。
5、發送數據之前，把發送的數據先保存在數據緩沖區，調用子程序計算出CRC校驗碼。先執行RS指令且一直保持有效，然后在一個掃描周期內，把數據緩沖區的數據存入收發數據緩沖區中。傳送數據完畢后，使M8122為ON持續一個掃描周期，執行發送數據請求。
6、再?gòu)?qiáng)調一下，你一定要去看李金誠編寫的《PLC模擬量與通信控制應用實踐》。先把基礎知識學好，再實踐！
7、最后一點強調：使用485通信時，應采用四線制的連接方式。由于RS指令是同時執行數據的收發工作，導致二線制連接方式容易收到反射回來的發送數據，既使加上終端電阻也不能防止這種情況發生。

PLC錯誤指示燈閃爍，就查看M8063是否為ON，如果是，讀取D8063的錯誤代碼信息，再看手冊上該錯誤代碼代表是哪種錯誤。

不用試了~~那會不成功
除非你有MB卡~~BD卡玩死你
校驗碼會有問題

我曾經做過FX2N+FX2N-485BD與三菱變頻器E740的MODBUS-RTU通信，期間經歷了很多波折，最終實現了通信。FX3如果使用FX3U-ADP-MB卡，要簡單一些，不用去專門編寫CRC校驗碼程序。這里有個規律：編程復雜的，硬件成本要低一些，編程簡單的，硬件成本要高一些。另外更正一下，如果PLC出錯指示燈閃爍，要先看D8004的內容，如果內容是8063，再看D8063的內容。

還是用fx3u-485adp-mb吧，程序簡單，二線毫無問題只要注意好程序的順序控制。三十個變頻器讀寫毫無壓力
