工控人家園 觸摸屏技術論壇 3種以上狀態指示燈如何實現

gadna9

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 95 個
工控威望: 202 點
下載積分: 823 分
在線時間: 41(小時)
注冊時間: 2016-08-02
最后登錄: 2019-12-06
查看gadna9的主題 / 回貼

樓主發表于: 2017-09-02 10:16

只看樓主 | 小中大

軟件是Easybuilder pro,我想實現一個圓形指示燈能顯示3種狀態以上，每種狀態對應的顏色以及文字是不一樣的。如何可以實現？
現有元件一般都是2中狀態，咨詢熱線，他說可以通過復制實現該功能，但摸索很久都實現不了。

gione

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 174 個
工控威望: 357 點
下載積分: 1007 分
在線時間: 335(小時)
注冊時間: 2007-11-05
最后登錄: 2025-07-28
查看gione的主題 / 回貼

1樓發表于: 2017-09-02 10:27

只看該作者 | 小中大

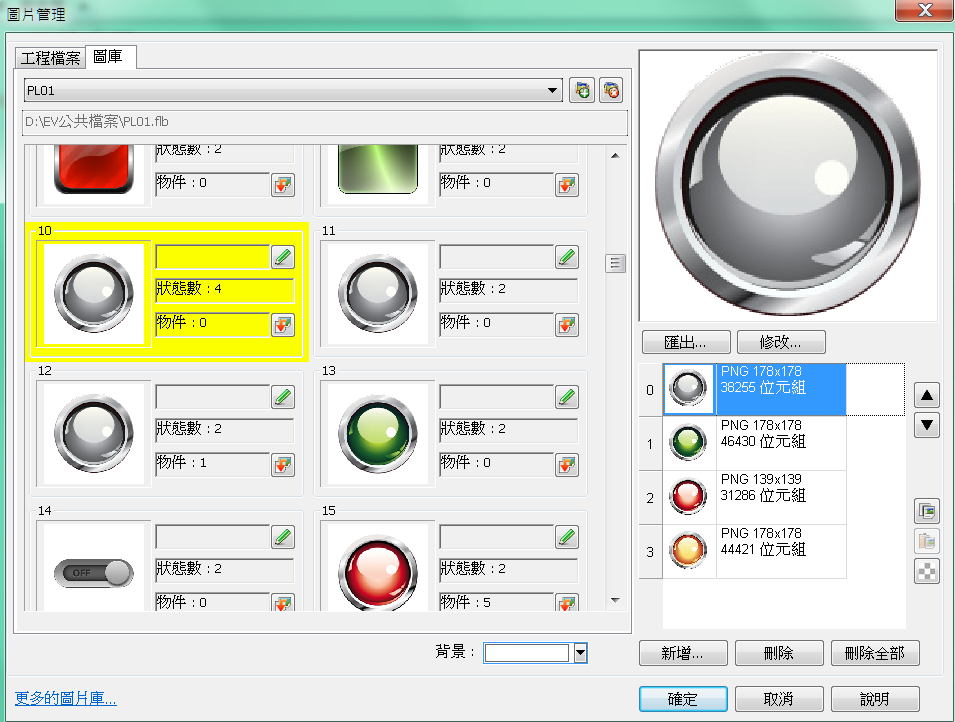

圖片：

元件裡不是有個多狀態指示燈
狀態數可設到256個
圖片就要自己到圖庫裡修改對應狀態的圖片
自己做的4狀態指示燈

[ 此帖被gione在2017-09-02 10:38重新編輯 ]

本帖最近評分記錄：

下載積分:+2(gadna9) 非常感謝

gadna9

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 95 個
工控威望: 202 點
下載積分: 823 分
在線時間: 41(小時)
注冊時間: 2016-08-02
最后登錄: 2019-12-06
查看gadna9的主題 / 回貼

2樓發表于: 2017-09-02 10:36

只看該作者 | 小中大

引用
引用第1樓gione于2017-09-02 10:27發表的 :
元件裡不是有個多狀態指示燈
狀態數可設到256個
圖片就要自己到圖庫裡修改對應狀態的圖片

圖庫哪里怎樣才能做到3中狀態以上？圖庫哪里好像只有旋鈕才是3中狀態。

gione

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 174 個
工控威望: 357 點
下載積分: 1007 分
在線時間: 335(小時)
注冊時間: 2007-11-05
最后登錄: 2025-07-28
查看gione的主題 / 回貼

3樓發表于: 2017-09-02 10:49

只看該作者 | 小中大

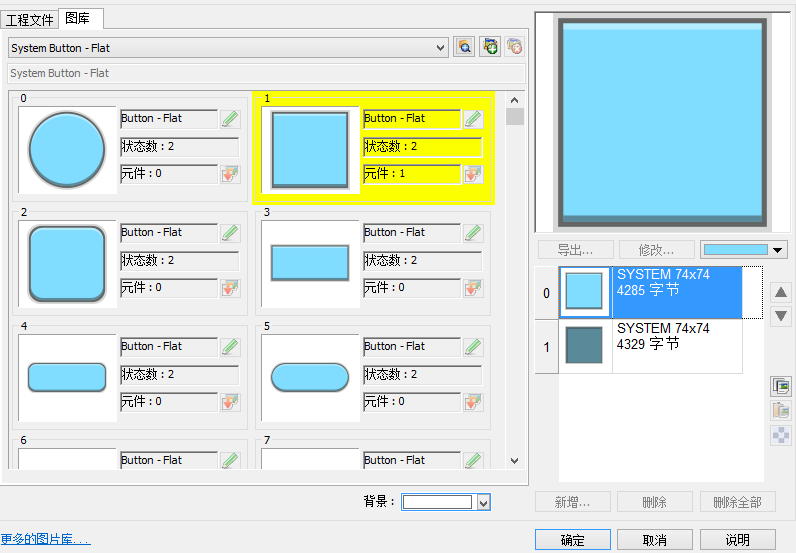

圖片上有個"匯出"想要的圖片
左側找個空白的元件
再用底下"新增"一個狀態圖片
持續新增動作

右側上下箭頭改變狀態顯示的順序

[ 此帖被gione在2017-09-02 11:00重新編輯 ]

gadna9

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 95 個
工控威望: 202 點
下載積分: 823 分
在線時間: 41(小時)
注冊時間: 2016-08-02
最后登錄: 2019-12-06
查看gadna9的主題 / 回貼

4樓發表于: 2017-09-02 11:07

只看該作者 | 小中大

圖片：

像以下這種圖片又是怎樣加狀態？

gione

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 174 個
工控威望: 357 點
下載積分: 1007 分
在線時間: 335(小時)
注冊時間: 2007-11-05
最后登錄: 2025-07-28
查看gione的主題 / 回貼

5樓發表于: 2017-09-02 11:18

只看該作者 | 小中大

系統內建的不給改
找其他不是系統的圖庫吧

逆風之上

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 102 點
下載積分: 5680 分
在線時間: 17(小時)
注冊時間: 2017-02-21
最后登錄: 2019-03-21
查看逆風之上的主題 / 回貼

6樓發表于: 2017-09-04 12:06

只看該作者 | 小中大

也是一樣的啊，先在工程文件里新建一個，把系統內部的換一下顏色，復制，再粘貼到你新建的工程文件里，然后再換一個顏色，重復操作就好了啊
