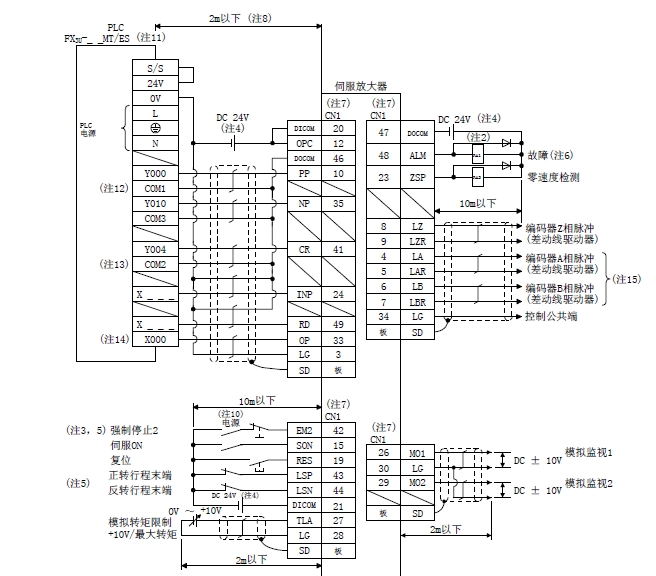

請各位幫忙看看FX3GA-60MT-CM與MR-JE-10A的CN1接線圖。錯誤的地方幫指正，謝謝。

FX3GA-60MT-CM接線.pdf (285 K) 下载次数:513

[ 此帖被libin520在2017-07-16 08:15重新編輯 ]

本帖最近評分記錄：

下載積分:+1(你好，明天) 好貼好貼！

下載積分:+5(zhao0539000) 真誠感謝！
