工控人家園 三菱工控論壇 FX3U無輸出硬件維修

huiming

技術交流

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 679 個
工控威望: 6016 點
下載積分: 4219 分
在線時間: 581(小時)
注冊時間: 2011-03-09
最后登錄: 2025-08-26
查看huiming的主題 / 回貼

樓主發表于: 2017-07-06 10:26

只看樓主 | 小中大

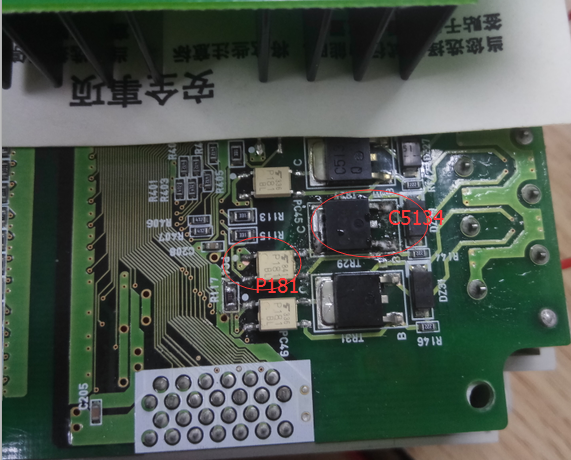

圖片：

FX3U無輸出，PLC輸出指示燈有亮，萬用表測量com點與Y 是沒有接通的。更換硬件（晶體管C5134）（光藕P181）還是無輸出。請大家有維修過沒有，大家一起討論交流下。

士林變頻器代理 18312516885

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9741 個
工控威望: 8641 點
下載積分: 16855 分
在線時間: 5347(小時)
注冊時間: 2006-08-10
最后登錄: 2025-08-26
查看ymmfa的主題 / 回貼

1樓發表于: 2017-07-06 10:41

只看該作者 | 小中大

附近有幾個電阻查查看

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11913 個
工控威望: 19505 點
下載積分: 14753 分
在線時間: 2806(小時)
注冊時間: 2013-01-31
最后登錄: 2025-08-23
查看往事如風的主題 / 回貼

2樓發表于: 2017-07-06 11:50

只看該作者 | 小中大

牛，貼片的也能更換維修

三人行者必有我師，擇其善者而從之

受不了了

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 642 個
工控威望: 770 點
下載積分: 1760 分
在線時間: 493(小時)
注冊時間: 2015-06-17
最后登錄: 2025-08-24
查看受不了了的主題 / 回貼

3樓發表于: 2017-07-06 11:53

只看該作者 | 小中大

估計是3U的PCB有隱患，樓主不應該這么急著換光耦，你應該測量其12以及34兩個腳的電壓變化。嗯，沒拆過，不知道能通電測量到不

wanghuhong

級別: 網絡英雄

發送短信
加為好友

精華主題: 2 篇
發帖數量: 1559 個
工控威望: 10501 點
下載積分: 13700 分
在線時間: 945(小時)
注冊時間: 2006-12-31
最后登錄: 2025-08-26
查看wanghuhong的主題 / 回貼

4樓發表于: 2017-07-10 18:50

只看該作者 | 小中大

還是先看看系統設置，有可能被禁了自己還不知道。這么快就下硬件了。還有公共線要查一下。

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 2063 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-07-21
查看周家大少的主題 / 回貼

5樓發表于: 2017-07-10 19:23

只看該作者 | 小中大

也有可能是銅片斷了

QQ：611369538
微信：ZMF2KXL

akaiya

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 191 個
工控威望: 334 點
下載積分: 1400 分
在線時間: 99(小時)
注冊時間: 2013-05-03
最后登錄: 2025-08-19
查看akaiya的主題 / 回貼

6樓發表于: 2017-07-11 19:35

只看該作者 | 小中大

無輸出就很多原因嚕
有硬件就直接先更換
方便判斷硬件有無異常
方便接下來的查修
這是弟作十來年廠內維護的小小心得

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1624 個
工控威望: 1846 點
下載積分: 6434 分
在線時間: 720(小時)
注冊時間: 2014-06-16
最后登錄: 2025-08-15
查看langui的主題 / 回貼

7樓發表于: 2017-07-12 07:59

只看該作者 | 小中大

把有輸出的點的光耦引一條線到沒輸出的點上，基本可判斷是驅動IC還是光耦后的問題

jaby

一個不看書的人

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 70 個
工控威望: 191 點
下載積分: 316 分
在線時間: 25(小時)
注冊時間: 2011-12-01
最后登錄: 2023-07-21
查看jaby的主題 / 回貼

8樓發表于: 2017-07-21 20:43

只看該作者 | 小中大

應該是板子壞了。如果有一樣的比較下就清楚了。

黃曉liang

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 378 個
工控威望: 529 點
下載積分: 19447 分
在線時間: 122(小時)
注冊時間: 2016-05-26
最后登錄: 2025-07-30
查看黃曉liang的主題 / 回貼

9樓發表于: 2017-08-14 11:09

只看該作者 | 小中大

你可以查一下驅動電路上的驅動芯片，型號為：TD62083AFN，可能是這個的問題。

黃曉liang

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 378 個
工控威望: 529 點
下載積分: 19447 分
在線時間: 122(小時)
注冊時間: 2016-05-26
最后登錄: 2025-07-30
查看黃曉liang的主題 / 回貼

10樓發表于: 2017-11-06 13:40

只看該作者 | 小中大

這個是內部驅動芯片壞了，是一個16腳的貼片小集成，我就修過，但是集成焊接有困難，有焊槍比較好
