工控人家園 三菱工控論壇 用過臺達伺服驅動器ASD-B2-1021的進來賜教一下

謝小彬

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 68 個
工控威望: 226 點
下載積分: 997 分
在線時間: 102(小時)
注冊時間: 2017-02-07
最后登錄: 2022-04-07
查看謝小彬的主題 / 回貼

樓主發表于: 2017-06-30 13:10

只看樓主 | 小中大

我CN1，35電源接入plc的34V，41為脈沖+，43為脈沖-。37為SIGN方向+，39為/SIGN方向-。我脈沖41+和方向37+和電源接一起。43脈沖-，39和方向-接plc的脈沖輸出控制我接COM做為脈沖輸出這樣可以嗎

心情不錯

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 821 個
工控威望: 908 點
下載積分: 7032 分
在線時間: 1631(小時)
注冊時間: 2007-07-13
最后登錄: 2025-08-25
查看心情不錯的主題 / 回貼

1樓發表于: 2017-06-30 13:33

只看該作者 | 小中大

圖片：

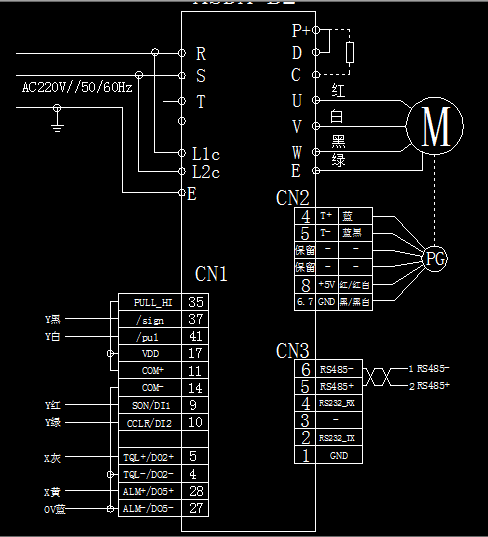

看看我使用的接線圖

樓主留言：

師傅你好，要YO和Y4一起通電它才會轉是嗎

心情不錯

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 821 個
工控威望: 908 點
下載積分: 7032 分
在線時間: 1631(小時)
注冊時間: 2007-07-13
最后登錄: 2025-08-25
查看心情不錯的主題 / 回貼

2樓發表于: 2017-06-30 15:56

只看該作者 | 小中大

我這是脈沖+方向

樓主留言：

我單獨輸出脈沖他就不走，要加上37才會走，不知道怎么回事

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1624 個
工控威望: 1846 點
下載積分: 6434 分
在線時間: 720(小時)
注冊時間: 2014-06-16
最后登錄: 2025-08-15
查看langui的主題 / 回貼

3樓發表于: 2017-06-30 17:36

只看該作者 | 小中大

圖片：

你這接的也沒問題啊。

樓主留言：

臺達伺服驅動器B2為什么發脈沖41它不走，要跟37方向一起才能走呢

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 2063 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-07-21
查看周家大少的主題 / 回貼

4樓發表于: 2017-06-30 21:43

只看該作者 | 小中大

感覺還是有點錯誤

樓主留言：

我這樣接，17vdd電源輸出接35腳，14com-接到plc做為Y0脈沖輸出給驅動器41，但要和37腳一起接上他才會轉，請賜教

QQ：611369538
微信：ZMF2KXL

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1624 個
工控威望: 1846 點
下載積分: 6434 分
在線時間: 720(小時)
注冊時間: 2014-06-16
最后登錄: 2025-08-15
查看langui的主題 / 回貼

5樓發表于: 2017-07-01 11:14

只看該作者 | 小中大

你驅動器參數設置錯誤了，你的控制方式選成CW和CCW了，應該選脈沖+方向。P1-00最后的一位應該是2，而不是1

心情不錯

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 821 個
工控威望: 908 點
下載積分: 7032 分
在線時間: 1631(小時)
注冊時間: 2007-07-13
最后登錄: 2025-08-25
查看心情不錯的主題 / 回貼

6樓發表于: 2017-07-01 12:25

只看該作者 | 小中大

按照我的接線方式所有的參數都是出廠默認的然后只需修改
p2-10（改為1）
p2-15（改為122）
p2-16（改為123）
p2-17（改為121）
