工控人家園 三菱工控論壇 關于FX3G與485通訊

張林歡

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 103 點
下載積分: 890 分
在線時間: 23(小時)
注冊時間: 2017-06-06
最后登錄: 2017-08-02
查看張林歡的主題 / 回貼

樓主發表于: 2017-06-07 11:21

只看樓主 | 小中大

現在我有一個FX3G40PLC，要增加三個變送器，還有一個威綸通的觸摸屏。怎么通訊？需要怎么設置？485通訊。變送器說明書看附件。

附件：

VOC變送器說明書 -.pdf (310 K) 下載次數:29

張林歡

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 103 點
下載積分: 890 分
在線時間: 23(小時)
注冊時間: 2017-06-06
最后登錄: 2017-08-02
查看張林歡的主題 / 回貼

1樓發表于: 2017-06-07 14:16

只看該作者 | 小中大

只做一個D8120和一個RS參數設置可以嗎？

tyw123456

級別: 家園常客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 113 個
工控威望: 797 點
下載積分: 314 分
在線時間: 256(小時)
注冊時間: 2016-09-13
最后登錄: 2024-09-23
查看tyw123456的主題 / 回貼

2樓發表于: 2017-06-07 15:55

只看該作者 | 小中大

光用威綸觸摸屏就夠了，控制全部在宏里

樓主留言：

只用HMI就可以采集檢測值了嗎？但是我還要跟PLC通訊啊。必須要用MODBUS模塊吧？

附件：

新建文件夾.rar (114 K) 下載次數:65

靜水深流

張林歡

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 103 點
下載積分: 890 分
在線時間: 23(小時)
注冊時間: 2017-06-06
最后登錄: 2017-08-02
查看張林歡的主題 / 回貼

3樓發表于: 2017-06-07 16:07

只看該作者 | 小中大

只用HMI就可以采集檢測值了嗎？但是我還要跟PLC通訊啊。必須要用MODBUS模塊吧？

付杰888

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 124 個
工控威望: 218 點
下載積分: 668 分
在線時間: 76(小時)
注冊時間: 2015-01-04
最后登錄: 2025-07-10
查看付杰888的主題 / 回貼

4樓發表于: 2017-06-07 16:25

只看該作者 | 小中大

是的，485和PLC的通訊擴展連接，那肯定是PLC來完成通訊的，先把各站號功能碼校檢碼傳送到寄存器，然后用RS把寄存器發送出去，接受到的數據再處理一下。D8120是通訊參數格式，M8161是通訊只用寄存器低八位，M8122是確認發送，M8123是接受完成

樓主留言：

大體上我明白是什么步驟，但是具體用RS發送和接受命令就不明白了。如（RS D200 K11 D500 K11）.命令是怎么寫到D200中的呢？是不是還要用到ADPRW指令？

張林歡

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 103 點
下載積分: 890 分
在線時間: 23(小時)
注冊時間: 2017-06-06
最后登錄: 2017-08-02
查看張林歡的主題 / 回貼

5樓發表于: 2017-06-08 10:48

只看該作者 | 小中大

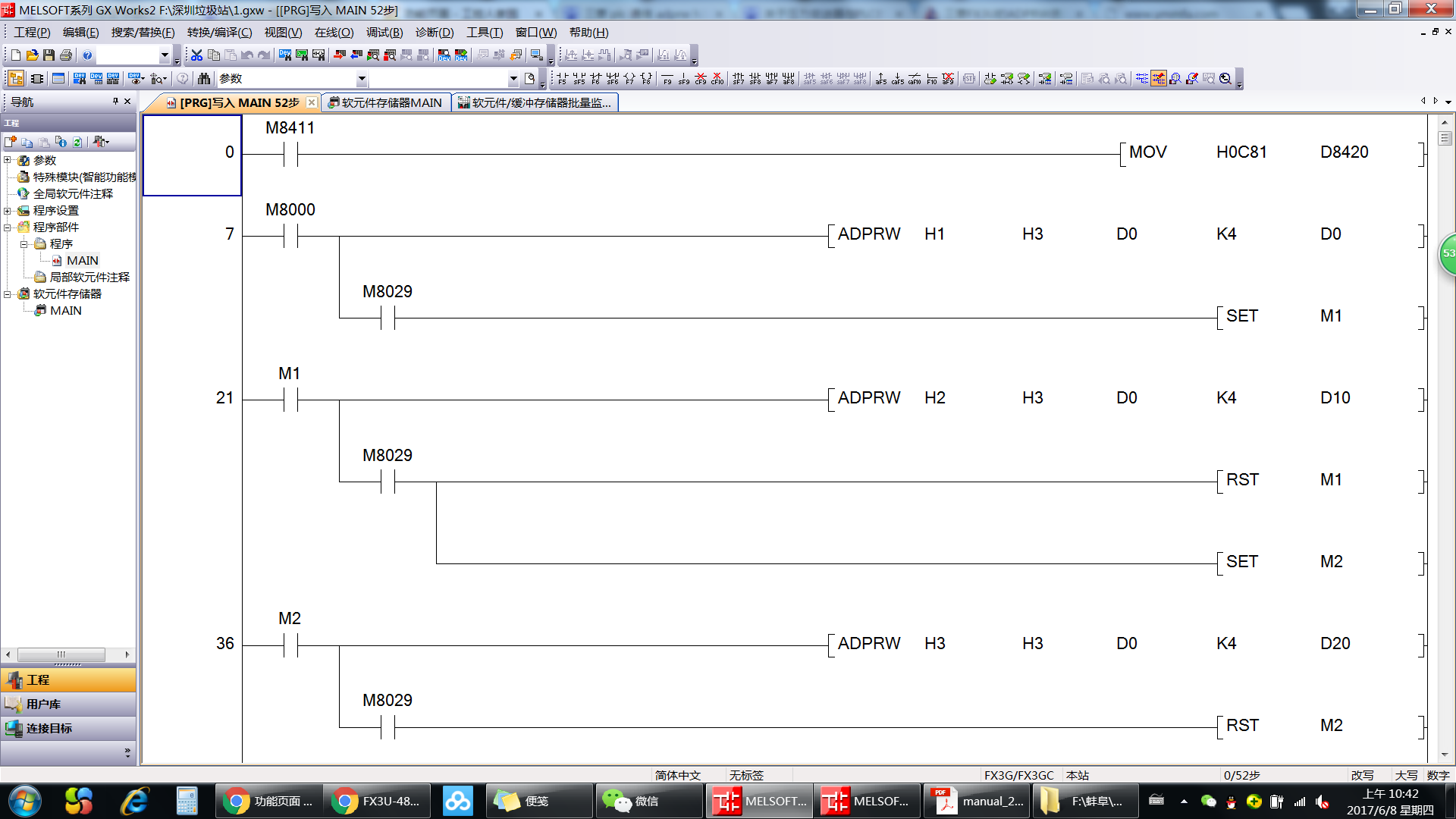

圖片：

一個485BD模塊連接威綸通觸摸屏，增加一個FX3U-485ADP連接三個變送器。通訊方面我這么編程可以嗎？

herenfu

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 161 個
工控威望: 268 點
下載積分: 949 分
在線時間: 203(小時)
注冊時間: 2016-03-12
最后登錄: 2024-12-08
查看herenfu的主題 / 回貼

6樓發表于: 2017-06-09 16:57

只看該作者 | 小中大

變送器支持485就直接用屏通信，最簡單

congrikunge

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 230 個
工控威望: 548 點
下載積分: 559 分
在線時間: 788(小時)
注冊時間: 2016-04-22
最后登錄: 2025-08-30
查看congrikunge的主題 / 回貼

7樓發表于: 2017-06-09 17:07

只看該作者 | 小中大

PLC和觸摸屏不加485BD不可以嗎

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 2063 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-07-21
查看周家大少的主題 / 回貼

8樓發表于: 2017-06-09 18:13

只看該作者 | 小中大

某特殊寄存器的某一個位由0變為1時就會執行串行數據傳送了。

QQ：611369538
微信：ZMF2KXL

fenghua00000

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 48 個
工控威望: 149 點
下載積分: 1537 分
在線時間: 56(小時)
注冊時間: 2017-09-09
最后登錄: 2021-12-03
查看fenghua00000的主題 / 回貼

9樓發表于: 2017-09-11 22:41

只看該作者 | 小中大

支持Mmdbus RTU模式的變頻器就可以使用三菱Mmdbus專用指令。

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11912 個
工控威望: 19504 點
下載積分: 14751 分
在線時間: 2806(小時)
注冊時間: 2013-01-31
最后登錄: 2025-08-29
查看往事如風的主題 / 回貼

10樓發表于: 2017-09-12 08:35

只看該作者 | 小中大

樓主voc變送器用的是哪家產品？

三人行者必有我師，擇其善者而從之
