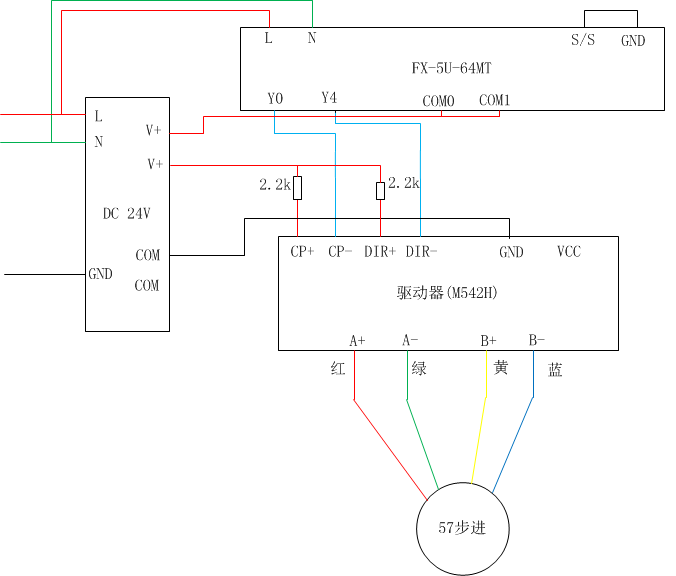

大神們幫個忙，幫我看下PLC控制步進電機的接線圖對不對.

馮杰123456

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 104 點
下載積分: 691 分
在線時間: 17(小時)
注冊時間: 2017-04-07
最后登錄: 2017-07-06
查看馮杰123456的主題 / 回貼

1樓發表于: 2017-04-18 10:59

只看該作者 | 小中大

CP脈沖信號Y0，DIR方向信號Y4，你那個限流電阻應該接信號CP-,DTR-前面才對.

bdmogui

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 170 個
工控威望: 297 點
下載積分: 1151 分
在線時間: 617(小時)
注冊時間: 2013-10-12
最后登錄: 2025-08-19
查看bdmogui的主題 / 回貼

2樓發表于: 2017-04-18 11:38

只看該作者 | 小中大

驅動器Vcc要接DC V+

kyy80

態度決定一切``````

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1236 個
工控威望: 3507 點
下載積分: 4425 分
在線時間: 1993(小時)
注冊時間: 2008-02-17
最后登錄: 2025-09-01
查看kyy80的主題 / 回貼

3樓發表于: 2017-04-18 11:45

只看該作者 | 小中大

不行的。。。

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2867 個
工控威望: 3639 點
下載積分: 3562 分
在線時間: 3832(小時)
注冊時間: 2007-11-04
最后登錄: 2025-09-02
查看tingfenghu的主題 / 回貼

4樓發表于: 2017-04-18 12:23

只看該作者 | 小中大

接錯了幾根，
步進驅動VCC接Ｖ+
FX5U的COM0,COM1接開關電源的COM。
電阻接電源正也可以，習慣接在脈沖線比較多。
FX5U的S/S一般接FX5U的24+，用的傳感器是選用NPN型，公共線就GND。
接GND的話，用的傳感器選用PNP。公共線是24+，也可以用。

樓主留言：

感謝您！下面是我修改后的圖，請問還存在問題嗎？

本帖最近評分記錄：

下載積分:+1(lhklls) 真誠感謝！

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

我是11

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 4 個
工控威望: 99 點
下載積分: 681 分
在線時間: 12(小時)
注冊時間: 2017-04-14
最后登錄: 2017-08-04
查看我是11的主題 / 回貼

5樓發表于: 2017-04-18 15:21

只看該作者 | 小中大

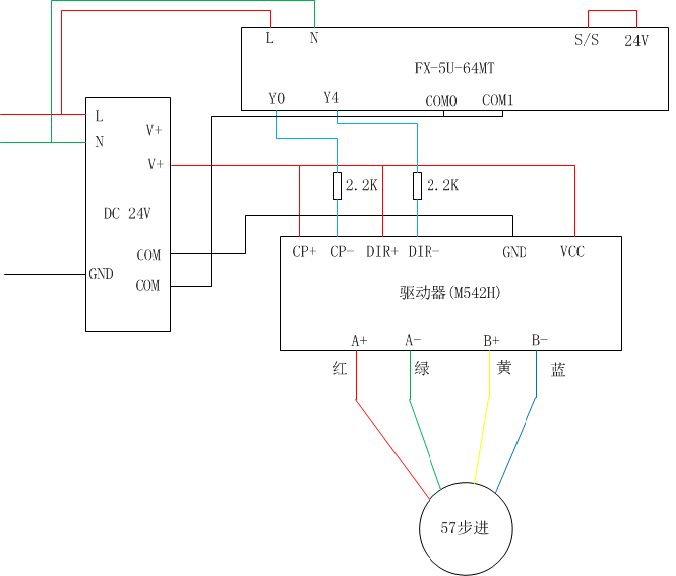

感謝大神的回復！這是我修改后的圖，請問還存在問題嗎？
