工控人家園 西門子工控論壇 急��！s7-200之間modbus通訊不上

suren0308

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 97 點
下載積分: 676 分
在線時間: 1(小時)
注冊時間: 2016-11-28
最后登錄: 2020-10-13
查看suren0308的主題 / 回貼

樓主發表于: 2016-11-28 14:30

只看樓主 | 小中大

圖片：

如附件所示主站和從站的程序。硬線連接3-3；8-8；
在做簡單的調試，所以做的簡單程序，主站讀取從站i0.0-i0.7八個位的狀態即可。modbus庫內存用的推薦已經是vb1288開始的內存了。
怎么通訊杜梅反應。

suren0308

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 97 點
下載積分: 676 分
在線時間: 1(小時)
注冊時間: 2016-11-28
最后登錄: 2020-10-13
查看suren0308的主題 / 回貼

1樓發表于: 2016-11-28 14:39

只看該作者 | 小中大

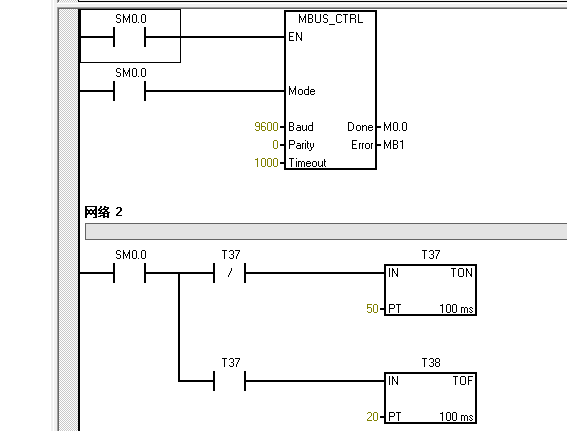

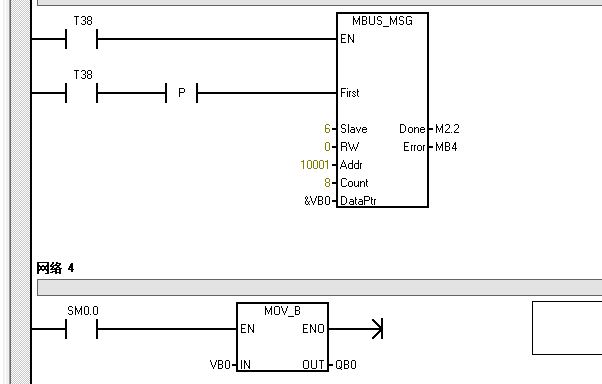

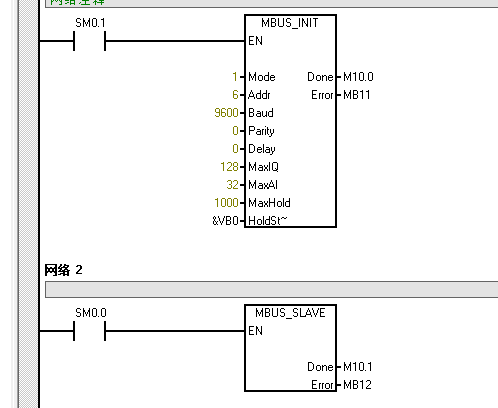

圖1，圖2是主站程序。圖3是從站程序。在此特請教資深高手，以解疑惑，不勝感激。

zhangshan999

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 77 個
工控威望: 171 點
下載積分: 3104 分
在線時間: 83(小時)
注冊時間: 2015-05-16
最后登錄: 2025-01-09
查看zhangshan999的主題 / 回貼

2樓發表于: 2016-11-28 20:30

只看該作者 | 小中大

不要著急，用串口通訊軟件可以監控主從站，有MODBUS POLL主從站監控軟件，連上232轉485電纜可以看看是哪里出問題了

湛藍小爾

工控交流 Q703935819

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 349 個
工控威望: 642 點
下載積分: 2101 分
在線時間: 80(小時)
注冊時間: 2014-03-03
最后登錄: 2025-05-26
查看湛藍小爾的主題 / 回貼

3樓發表于: 2016-12-01 22:11

只看該作者 | 小中大

EN端全部寫SM0.0

專心搞錢
Q群943838323 博圖
Q群703935819 昆侖通態

湛藍小爾

工控交流 Q703935819

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 349 個
工控威望: 642 點
下載積分: 2101 分
在線時間: 80(小時)
注冊時間: 2014-03-03
最后登錄: 2025-05-26
查看湛藍小爾的主題 / 回貼

4樓發表于: 2016-12-01 22:13

只看該作者 | 小中大

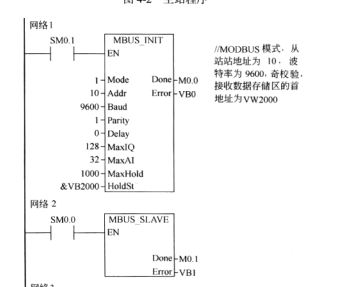

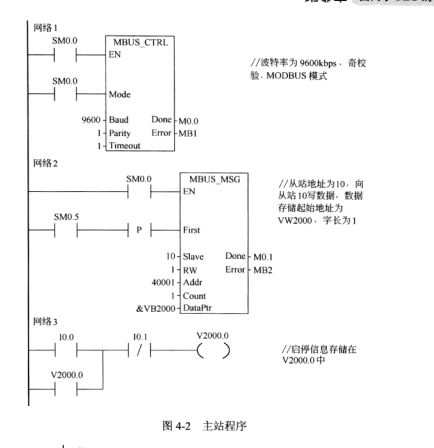

圖片：

11111111111111

專心搞錢
Q群943838323 博圖
Q群703935819 昆侖通態

我吾得閑

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看我吾得閑的主題 / 回貼

5樓發表于: 2016-12-03 09:47

只看該作者 | 小中大

用定時器做MBUS_MSG的使能端不大適合吧。而且你要看看MBUS_CTRL的波特率，奇偶校驗設置得對不對，還有MBUS_MSG里的count是一個字16位的吧，不用讀8個那么多吧
