工控人家園 綜合討論 加熱棒3種接線方式分析

suiyuan666

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 735 個
工控威望: 1390 點
下載積分: 4944 分
在線時間: 746(小時)
注冊時間: 2008-06-15
最后登錄: 2025-07-17
查看suiyuan666的主題 / 回貼

樓主發表于: 2014-09-01 21:18

只看樓主 | 小中大

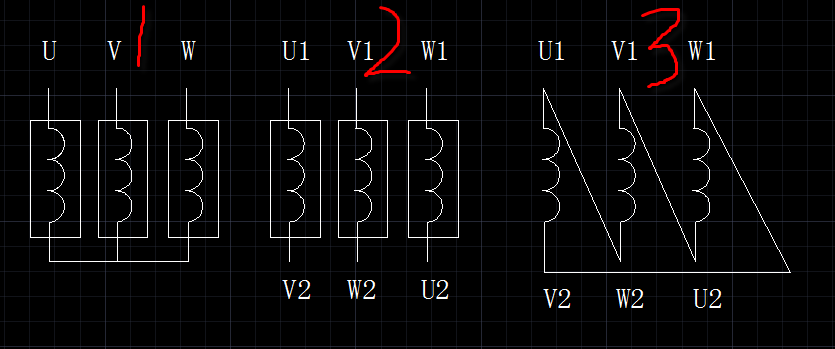

圖片：

大家晚上好，我有3只5KW的380V加熱棒，請問下用哪種方式接線會比較合適些（如圖所示）。用第1種電流小，但加熱慢。第2種電流大，加熱快。

另外第2種和第3種接線方式是否完全一樣。請大家指教下。謝謝！

mmxx111

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 383 個
工控威望: 492 點
下載積分: 1219 分
在線時間: 455(小時)
注冊時間: 2012-10-11
最后登錄: 2025-08-22
查看mmxx111的主題 / 回貼

1樓發表于: 2014-09-01 21:29

只看該作者 | 小中大

朋友你好。第3種接線比較好，電流分配均勻。

421010857

每天進步一點點!

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 90 個
工控威望: 285 點
下載積分: 285 分
在線時間: 259(小時)
注冊時間: 2013-09-12
最后登錄: 2025-03-26
查看421010857的主題 / 回貼

2樓發表于: 2014-09-01 21:38

只看該作者 | 小中大

這圖畫的有問題吧。第一種220V工作,功率低.第三種380V額定功率。

湖南株洲有工控問題可以找我！電話18670873544

gaorenyisi

不要高估別人，看低自己；也別高估自己，看低他人！

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 209 個
工控威望: 1766 點
下載積分: 4939 分
在線時間: 342(小時)
注冊時間: 2011-04-10
最后登錄: 2025-07-31
查看gaorenyisi的主題 / 回貼

3樓發表于: 2014-09-02 00:19

只看該作者 | 小中大

其實像這種情況我們要對電路中的星形和三角形接法去分析，搞清楚相電壓，線電壓，相電流，線電流之間的關系，就不難找到適合方法。

（天生我才必有用）/100+（笨鳥先飛）*100 +（相信自己）

李志華

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 328 個
工控威望: 1556 點
下載積分: 2531 分
在線時間: 158(小時)
注冊時間: 2014-08-22
最后登錄: 2022-01-12
查看李志華的主題 / 回貼

4樓發表于: 2014-09-02 07:22

只看該作者 | 小中大

第一種是220v接法，第三種是380v接法，第二種接法不正確。

李志華

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 328 個
工控威望: 1556 點
下載積分: 2531 分
在線時間: 158(小時)
注冊時間: 2014-08-22
最后登錄: 2022-01-12
查看李志華的主題 / 回貼

5樓發表于: 2014-09-02 07:26

只看該作者 | 小中大

第二種和第三是一樣的，剛才看錯了。

yamqq

雅馬哈，愛普生，電裝機器人。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1726 個
工控威望: 5548 點
下載積分: 24806 分
在線時間: 303(小時)
注冊時間: 2008-05-05
最后登錄: 2025-07-14
查看yamqq的主題 / 回貼

6樓發表于: 2014-09-02 09:02

只看該作者 | 小中大

這個是一個電工的基本知識。星三角

這個人很懶，什么也沒有留下！

haomaiggq

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 332 個
工控威望: 457 點
下載積分: 11721 分
在線時間: 1434(小時)
注冊時間: 2009-02-19
最后登錄: 2025-09-02
查看haomaiggq的主題 / 回貼

7樓發表于: 2014-09-02 10:32

只看該作者 | 小中大

我用的第一種，效果不錯的。

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3401 個
工控威望: 3199 點
下載積分: 70698 分
在線時間: 1609(小時)
注冊時間: 2008-04-20
最后登錄: 2025-08-29
查看wwcwwc的主題 / 回貼

8樓發表于: 2014-09-02 11:10

只看該作者 | 小中大

加熱器額定電壓是380V只能連接第3種連接方式。第2種連接方式不理解。
第一種連接方式是欠電壓運行方式。

suiyuan666

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 735 個
工控威望: 1390 點
下載積分: 4944 分
在線時間: 746(小時)
注冊時間: 2008-06-15
最后登錄: 2025-07-17
查看suiyuan666的主題 / 回貼

9樓發表于: 2014-09-02 14:21

只看該作者 | 小中大

引用
引用第8樓wwcwwc于2014-09-02 11:10發表的問題回復 :
加熱器額定電壓是380V只能連接第3種連接方式。第2種連接方式不理解。
第一種連接方式是欠電壓運行方式。

我們現在使用的是第2種接法，由于當時只有2根加熱棒，后來又加了1根，比第3種接法多出了3條線。第1種方法也用過，加熱太慢了。

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2888 個
工控威望: 4520 點
下載積分: 224431 分
在線時間: 3263(小時)
注冊時間: 2008-02-22
最后登錄: 2025-09-02
查看二手工控電器的主題 / 回貼

10樓發表于: 2014-09-03 07:53

只看該作者 | 小中大

第一種加熱慢那是因為你沒接對線。你連星/角連接與220/380多沒搞清楚這么可能正常工作呢？？

熱烈歡迎光臨工控自動化小店！
銷售二手拆機工控商品，多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/index.htm 或者淘寶網搜索：來電科技自動化網上店

scw威偉

互幫互助，共建美好社會。給他人方便就等于方便了自己。

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 506 個
工控威望: 812 點
下載積分: 8059 分
在線時間: 174(小時)
注冊時間: 2011-06-02
最后登錄: 2022-02-12
查看scw威偉的主題 / 回貼

11樓發表于: 2014-09-03 08:32

只看該作者 | 小中大

其實接星型和角型都可以用，只是加熱快慢的問題，電流大小的問題，380的管子當然接380的電壓才能發揮出最大的作用，星型一般正對于220的管子。還有第二種和第三種你的電壓加在哪一端沒有具體說明，不好說。。

本帖最近評分記錄：

下載積分:+3(suiyuan666) 熱心助人！

困難像彈簧，你強它就弱，你弱它就強！
