工控人家園 三菱工控論壇 三菱定位模塊Q75M，上下限位開關和原點開關

zhenghui_hu

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 103 點
下載積分: 558 分
在線時間: 18(小時)
注冊時間: 2014-07-29
最后登錄: 2015-09-28
查看zhenghui_hu的主題 / 回貼

樓主發表于: 2014-08-15 23:20

只看樓主 | 小中大

1. 請問各位，上下限位開關，原點開關是接到伺服放大器中，還是定位模塊中，還是兩者都接啊？？限位開關的上限，下限，近點狗信號分別接在1A1,1A2,1A3上，那到程序里面后對應的地址分別是什么啊？

2. 如果需要接到伺服放大器中，伺服放大器要求的信號必須是常閉點嗎？

csjxz321

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 1167 點
下載積分: 10914 分
在線時間: 114(小時)
注冊時間: 2013-05-29
最后登錄: 2025-04-21
查看csjxz321的主題 / 回貼

1樓發表于: 2014-08-16 19:28

只看該作者 | 小中大

我們的設備上這些信號都是直接接在QD75定位模塊上的

樓主留言：

真誠感謝！那對應PLC程序里面的地址或者緩沖地址是多少啊？我怎么在程序里找不到？

94072890

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 159 個
工控威望: 311 點
下載積分: 8369 分
在線時間: 76(小時)
注冊時間: 2013-11-29
最后登錄: 2025-07-01
查看94072890的主題 / 回貼

2樓發表于: 2014-08-31 21:30

只看該作者 | 小中大

我們公司用的接到定位模塊

chenlaohai

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 34 個
工控威望: 134 點
下載積分: 398 分
在線時間: 20(小時)
注冊時間: 2011-05-29
最后登錄: 2025-07-27
查看chenlaohai的主題 / 回貼

3樓發表于: 2014-08-31 21:50

只看該作者 | 小中大

接到定位模塊中就可以了

yushli2002

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 293 個
工控威望: 435 點
下載積分: 24785 分
在線時間: 476(小時)
注冊時間: 2010-09-06
最后登錄: 2025-08-23
查看yushli2002的主題 / 回貼

4樓發表于: 2014-09-02 18:10

只看該作者 | 小中大

直接接到定位模塊上就行了

木木2012

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 293 個
工控威望: 2167 點
下載積分: 31796 分
在線時間: 830(小時)
注冊時間: 2012-12-04
最后登錄: 2025-03-14
查看木木2012的主題 / 回貼

5樓發表于: 2014-09-03 17:06

只看該作者 | 小中大

仔細看手冊，手冊寫得很清楚

jackal

索馬里海盜

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 657 個
工控威望: 1006 點
下載積分: 857 分
在線時間: 452(小時)
注冊時間: 2008-06-21
最后登錄: 2025-08-22
查看jackal的主題 / 回貼

6樓發表于: 2014-09-04 16:51

只看該作者 | 小中大

樓上的意思可以不需要接到QD75M模塊上接到IO模塊上然后通過指令寫進去就可以了是不是

木木2012

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 293 個
工控威望: 2167 點
下載積分: 31796 分
在線時間: 830(小時)
注冊時間: 2012-12-04
最后登錄: 2025-03-14
查看木木2012的主題 / 回貼

7樓發表于: 2014-09-04 17:20

只看該作者 | 小中大

引用
引用第6樓jackal于2014-09-04 16:51發表的 :
樓上的意思可以不需要接到QD75M模塊上接到IO模塊上然后通過指令寫進去就可以了是不是

上限位，下限位，近點狗信號需要接到模塊上

[ 此帖被木木2012在2014-09-04 17:25重新編輯 ]

gavin.young

學無止境

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 133 點
下載積分: 491 分
在線時間: 45(小時)
注冊時間: 2010-08-21
最后登錄: 2025-05-29
查看gavin.young的主題 / 回貼

8樓發表于: 2014-09-09 17:27

只看該作者 | 小中大

FLS,RLS,DOG需要接線的

lydia55

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 58 個
工控威望: 211 點
下載積分: 725 分
在線時間: 33(小時)
注冊時間: 2008-04-26
最后登錄: 2025-04-22
查看lydia55的主題 / 回貼

9樓發表于: 2014-11-02 22:50

只看該作者 | 小中大

來了就頂頂哦

black_horse2

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 97 個
工控威望: 222 點
下載積分: 989 分
在線時間: 65(小時)
注冊時間: 2013-03-13
最后登錄: 2025-08-24
查看black_horse2的主題 / 回貼

10樓發表于: 2014-11-02 23:14

只看該作者 | 小中大

我也是才知道要這三個信號是接到定位模塊上的

生活的理想就是理想的生活

lixianji_007

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 243 個
工控威望: 2873 點
下載積分: 5788 分
在線時間: 780(小時)
注冊時間: 2011-08-27
最后登錄: 2025-08-22
查看lixianji_007的主題 / 回貼

11樓發表于: 2014-11-03 10:53

只看該作者 | 小中大

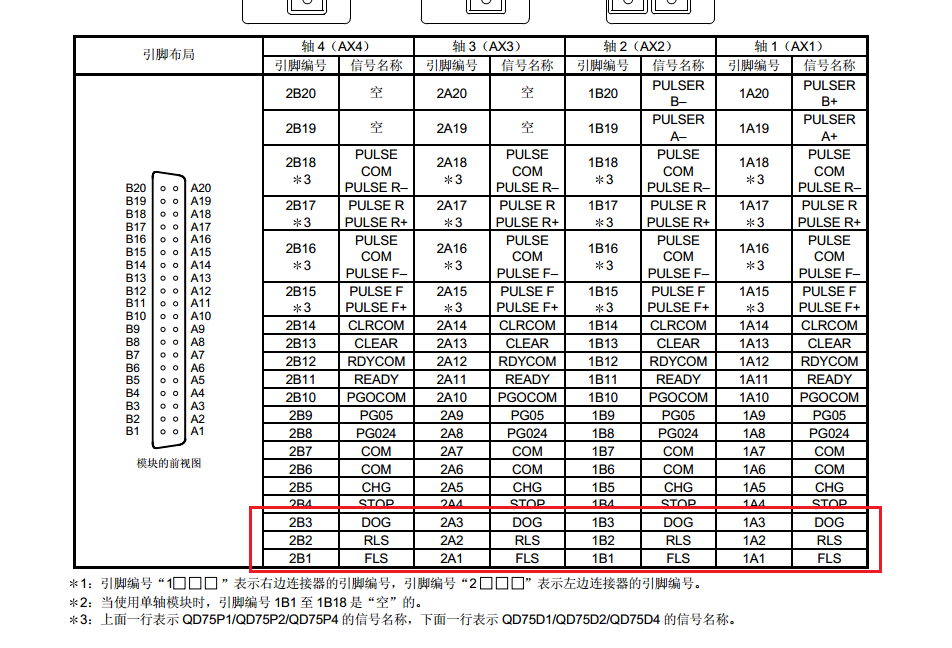

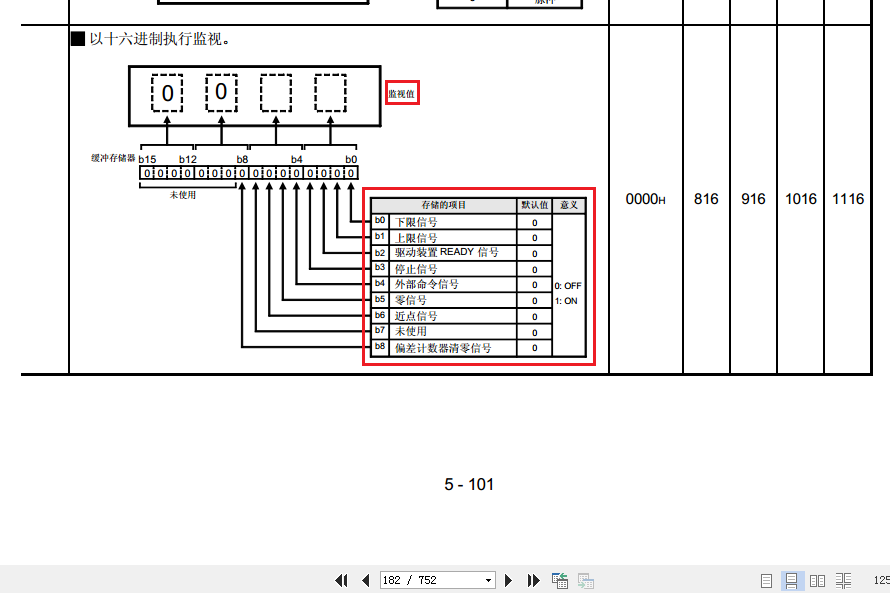

上、下限和近點狗信號要接在定位模塊上，按7樓的圖示硬件接線，各信號的狀態可通過定位模塊內的緩沖寄存器讀出；各開關的常開或常閉可通過定位模塊的智能模塊參數設置進行變更。附件為做過的項目中三菱定位模塊與松下A5伺服的接線圖（PDF），供各位參考共同學習。

附件：

三菱定位模塊與松下伺服接線圖.pdf (125 K) 下載次數:169

天下事有難易乎？為之，則難者亦易矣！不為，則易者亦難矣！
