一加熱電路，總功率180KW ,管子的功率是 3KW 220V 的規格。開始想接星形，怕管子多了，斷管子后中性點飄移。所以抽頭到了地，總斷路下來，用匯流排，所有的抽頭匯到零線排。這樣的電路設計零線的電流怎么計算，如果不談控制回路產生的電流，光講加熱與電機這三張圖紙，零線的電流是否為0。如果其中有幾路或者幾個回路的加熱管斷了，零線電流怎么計算。

組合 1.pdf (623 K) 下载次数:139

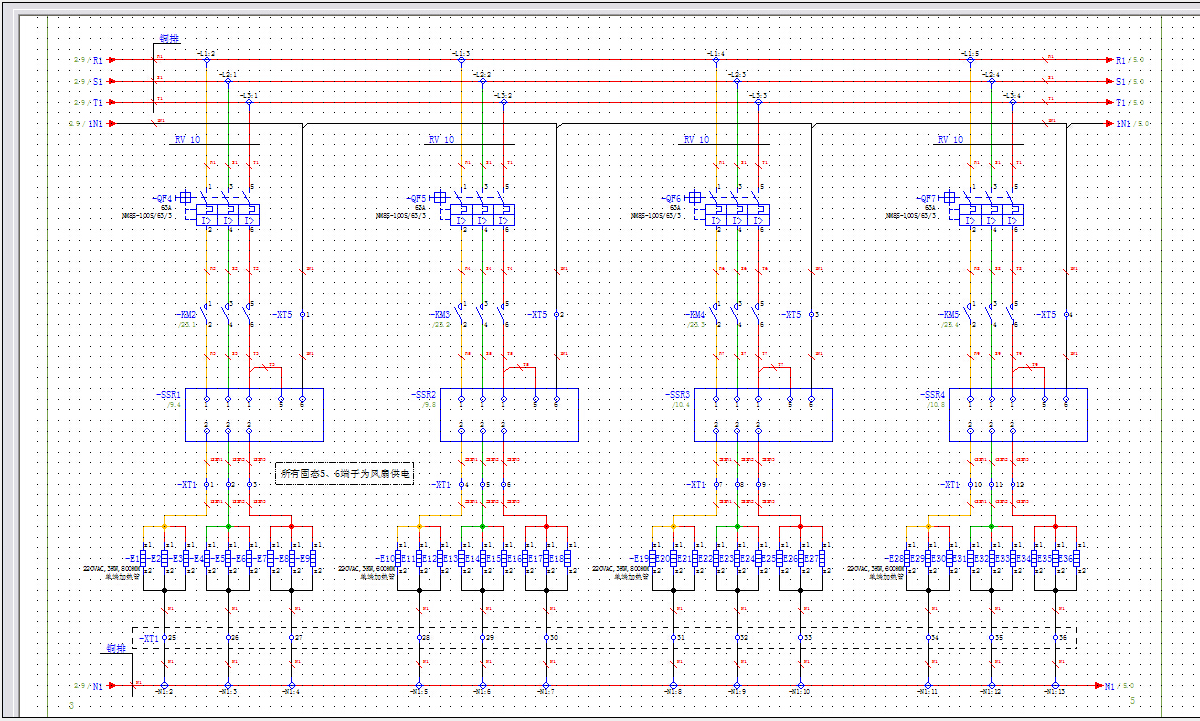

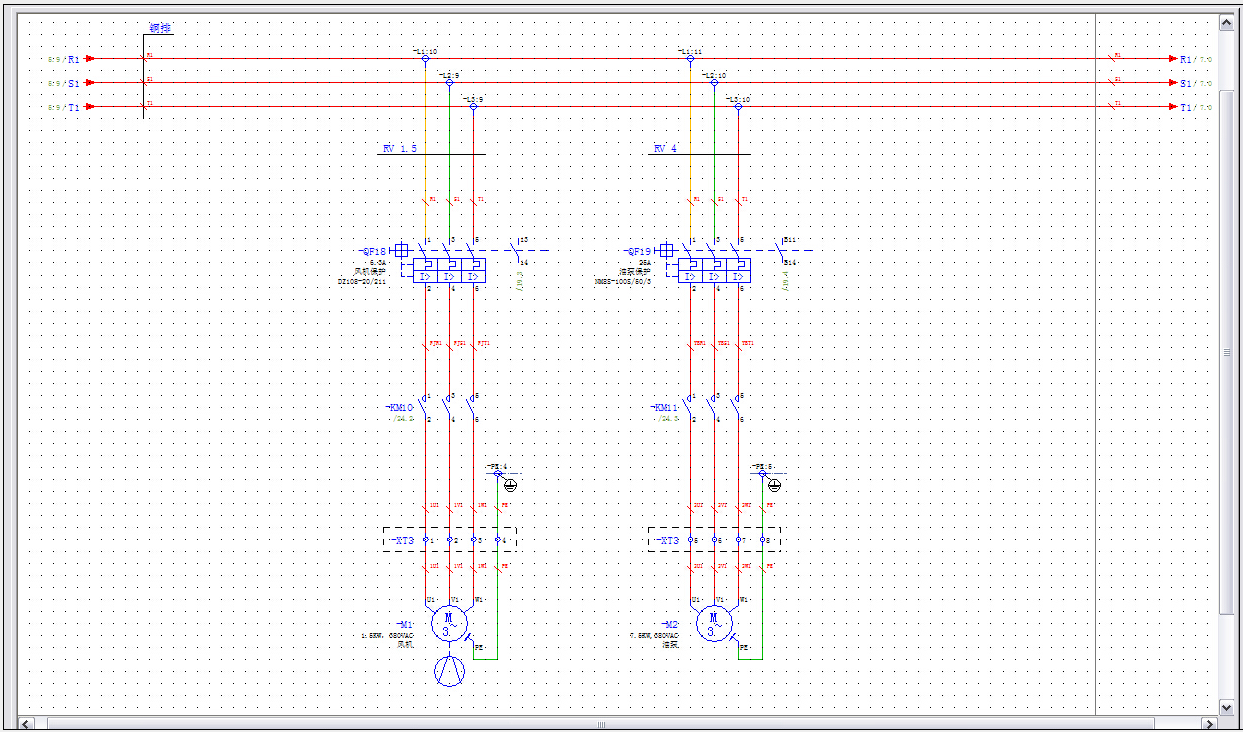

等項目做完了，把全套的圖紙發給大家，為以后做此類加熱柜的朋友作經驗。目前項目沒完，不能把全部的圖紙放出來，見諒！

沒人回嗎

這個是固態繼電器控制的，看上去不錯，這個圖是EPLAN畫的嗎

不過沒有相關的指示信號，

設計可行。全部大功率負載都是三相平衡的，不考慮控制風扇等小負載，到供電電源的零線電流基本為零。
當然匯流排各接點間還有平衡電流，但整體平衡后到供電電源的零線電流基本為零。
當有某相負載斷路時，總零線電流的值等于該負載未斷時的電流值，但相位相反。

引用

引用第2樓何工控學于2014-06-27 11:02發表的  :
這個是固態繼電器控制的，看上去不錯，這個圖是EPLAN畫的嗎

是EPLAN畫的。

引用

引用第3樓何工控學于2014-06-27 11:03發表的  :
不過沒有相關的指示信號，

指示信號在其它頁，我只是想問一問大家，這個電路本身我想接星形，因為是多根管子并完又合接三相，怕有三相中一根管子斷了，8根管子，可以不平衡，所以考慮抽頭到零。這樣可以保證有發熱管斷了以后，功率不至于降的過于多。全部抽零，所有線都匯到零線排，我又怕零線會不會電路過大，爆了，特來問一些大家。以前沒做過200多KW的三相加熱，只做一些小功率的加熱控制，沒這么到說道。見諒

雖然沒有設計過這么大功率加熱設備，但也接觸加熱爐，基本上要求零線不少于相線就可以呢。不建議接成星形，三角形之類，對后續的維修帶來很多問題，特別是某些時候不能停電維修的時候。

引用

引用第4樓znz43于2014-06-27 11:37發表的  :
設計可行。全部大功率負載都是三相平衡的，不考慮控制風扇等小負載，到供電電源的零線電流基本為零。
當然匯流排各接點間還有平衡電流，但整體平衡后到供電電源的零線電流基本為零。
當有某相負載斷路時，總零線電流的值等于該負載未斷時的電流值，但相位相反。

按你的說法，比如其中三相中的一相，9KW斷了，那么零線排上的電流將會9KW/220V 的電流，他上面產生這么大的電流，是為了保證三相功率平衡嗎？

引用

引用第7樓tingfenghu于2014-06-27 22:18發表的  :
雖然沒有設計過這么大功率加熱設備，但也接觸加熱爐，基本上要求零線不少于相線就可以呢。不建議接成星形，三角形之類，對后續的維修帶來很多問題，特別是某些時候不能停電維修的時候。

感謝你的熱心回答，能否解惑一下，為什么不建議接成星形、或者三角形，有什么弊端，我這個電話設計的時候，所有的相都抽頭到了零線，基本上就是類似于所有的加熱管都接在火線與零線之間，只是三個相都用上了，然后我把所有的功率相對平均的分掛在了三相電上�，F在就是擔心零線的電流會過于大。

你這就是星形接線法，優點是負載電壓穩定，三相電電流會有浮動，注意零線不可斷開！

星形接法，三個一組，再接到三相電源。零線不要接，接了反而不好。
