小弟有個三菱PLC 是繼電器輸出的 想吧0和1改高速脈沖輸出驅動步進電機和伺服馬達 ！ 在網上找了個圖不知道可行不 師傅們給看看！（圖2行不行） 照圖三改的話會不會很麻煩 應該用什么型號的二極管和三級管還有三極管B級的電阻應該取多大的 ！ 如果照圖2改直接拆掉繼電器串2K 電阻 能不能行 有什么壞處

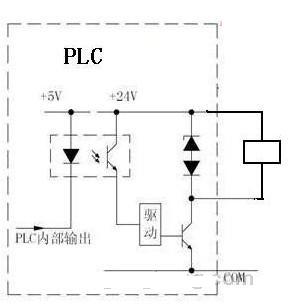

1

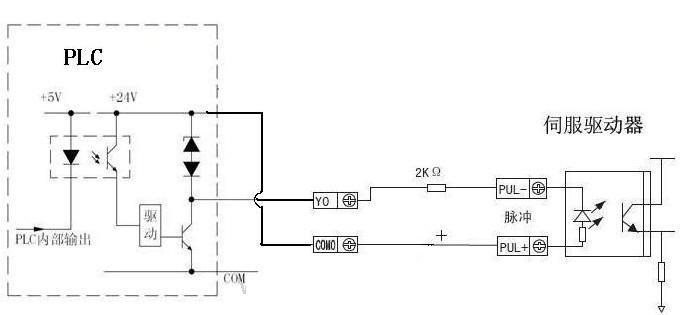

2

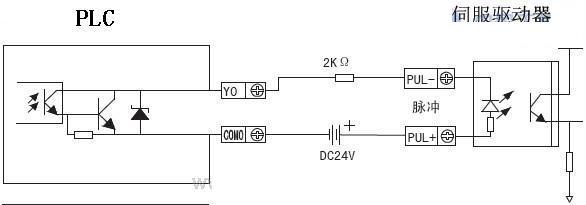

3

你真是個神。。繼電器輸出的本體，想要發脈沖。最好加適配器。

有這種規格的晶體管賣的   可以直接將繼電器替換下   但是只能發30KHZ

應該是個光耦。

圖三輸出脈沖頻率比圖二要高些。主要原因是三極管的開關速度限制了輸出頻率。

高手！

要在PLC的PCB板子上改線路？

學習了，大神們

多謝師父們指點，是不是 圖三比較好 但是圖上好像改起來比較復雜��！

多謝領導幫我從新編輯（guochunyi）！

三菱的plc，繼電器輸出的的版本和你發的圖都不同，輸出點沒有用光耦。只有輸入點才用光耦。輸出采用的達林頓三極管：uln2003,來驅動繼電器。

引用

引用第10樓tingfenghu于2014-06-25 18:21發表的  :
三菱的plc，繼電器輸出的的版本和你發的圖都不同，輸出點沒有用光耦。只有輸入點才用光耦。輸出采用的達林頓三極管：uln2003,來驅動繼電器。

那我應該怎么做呢 能指點一下嗎
剛才有個師傅說送我兩個三極管裝上就行了
