工控人家園 歐姆龍工控論壇 求助輸入輸出響應慢脈沖發送延時如何解決

yuxin__li

活到老，學到老...

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 127 個
工控威望: 1142 點
下載積分: 572 分
在線時間: 71(小時)
注冊時間: 2012-10-16
最后登錄: 2023-01-07
查看yuxin__li的主題 / 回貼

樓主發表于: 2014-05-21 16:41

只看樓主 | 小中大

圖片：

本人新手現在在用CP1L做一個程序，是包裝機，有兩個伺服每顆糖都要動作一次，通過接近開關來動作，然后發現機器在低速情況下可以正常運行，但是速度一旦上去之后發現伺服電機的反應越來越慢，到了400左右后同步都錯掉了，慢了半拍。估計是I\O延遲的緣故，大家有什么解決方法嗎！

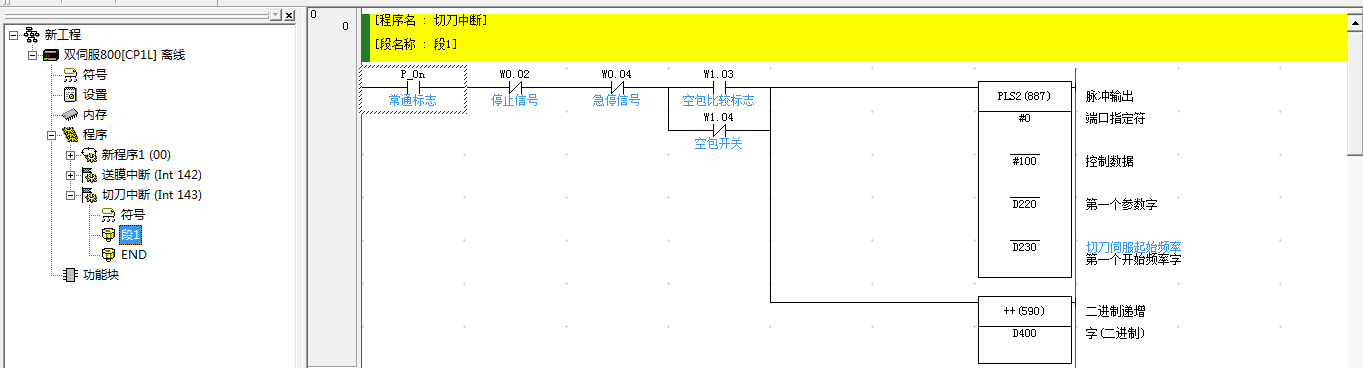

后來我試著把伺服電機的程序放到了中斷程序里，試了以后效果差不多，而且有的時候還會漏掉一個動作，反而不如原來的程序。通過在中斷程序里加了一個只加指令，發現中斷是正常的，不知道為什么有時候會不發脈沖，是不是和pls2沒有用微分指令有關系啊，還是說我的中斷程序有問題！

，

[ 此帖被yuxin__li在2014-05-21 16:59重新編輯 ]

qfgkr

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 192 個
工控威望: 319 點
下載積分: 2214 分
在線時間: 143(小時)
注冊時間: 2011-08-15
最后登錄: 2025-06-05
查看qfgkr的主題 / 回貼

1樓發表于: 2014-05-21 21:12

只看該作者 | 小中大

包裝行業，建議使用NJ系列PLC，如果是兩軸使用NJ301-1100就可以了，控制四軸，驅動器使用帶Ethercat的G5驅動器，通過以太網進行伺服控制，速度100M。做同步追蹤和電子凸輪是NJ的強項！

本帖最近評分記錄：

下載積分:+5(yuxin__li) 真誠感謝！

yuxin__li

活到老，學到老...

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 127 個
工控威望: 1142 點
下載積分: 572 分
在線時間: 71(小時)
注冊時間: 2012-10-16
最后登錄: 2023-01-07
查看yuxin__li的主題 / 回貼

2樓發表于: 2014-05-22 09:15

只看該作者 | 小中大

出于成本考慮，用不了NJ系列的，現在試機用歐姆龍的，成功了可能可能還要換成國產plc來降低成本。表示我還是想不明白用了中斷了，為什么還是響應慢了！

qfgkr

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 192 個
工控威望: 319 點
下載積分: 2214 分
在線時間: 143(小時)
注冊時間: 2011-08-15
最后登錄: 2025-06-05
查看qfgkr的主題 / 回貼

3樓發表于: 2014-05-22 17:09

只看該作者 | 小中大

不是PLC響應不過來，而是被控對象響應不過來！即你的電機響應不過來！
之前有給一個客戶做項目測試，iphone6的藍寶石界面拋光非標設備，要求在10mm位移上1s往返最少20次（也就是最少25ms要走10mm。PLC的響應周期幾千步的程序差不多3~4ms，跟程序的寫法有關系）。一般的電機直接過載報錯！沒法響應那么快，那時也是用CP1E做的測試！使用直線電機，測試一次就通過了，跑起來基本上就是震動！因為工藝的要求要遠遠復雜于不是跑個這么快的頻率就能夠滿足的，最后PLC的控制方案還是被PC給取代了~

本帖最近評分記錄：

下載積分:+5(yuxin__li) 真誠感謝！

yuxin__li

活到老，學到老...

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 127 個
工控威望: 1142 點
下載積分: 572 分
在線時間: 71(小時)
注冊時間: 2012-10-16
最后登錄: 2023-01-07
查看yuxin__li的主題 / 回貼

4樓發表于: 2014-05-23 09:43

只看該作者 | 小中大

引用
引用第3樓qfgkr于2014-05-22 17:09發表的 :
不是PLC響應不過來，而是被控對象響應不過來！即你的電機響應不過來！
之前有給一個客戶做項目測試，iphone6的藍寶石界面拋光非標設備，要求在10mm位移上1s往返最少20次（也就是最少25ms要走10mm。PLC的響應周期幾千步的程序差不多3~4ms，跟程序的寫法有關系）。一般的電機直接過載報錯！沒法響應那么快，那時也是用CP1E做的測試！使用直線電機，測試一次就通過了，跑起來基本上就是震動！因為工藝的要求要遠遠復雜于不是跑個這么快的頻率就能夠滿足的，最后PLC的控制方案還是被PC給取代了~

的確是的，我在現場測試的時候發現程序的最大掃描周期才2ms，不可能反應不過來，可能真的像你說的是伺服電機反應不過來吧。
