工控人家園 綜合討論 用兩個時間繼電器怎么實現互循環

tangrenbo89

拼搏吧工控人

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 419 個
工控威望: 2908 點
下載積分: 654 分
在線時間: 231(小時)
注冊時間: 2009-09-04
最后登錄: 2025-08-07
查看tangrenbo89的主題 / 回貼

12樓發表于: 2013-11-09 13:21

只看該作者 | 小中大

用第二個時間繼電器常閉觸電控制第一個繼電器線圈用地一個繼電器常來控制第二個繼電器線圈
個時間繼電器

機電壹家

我剛學編程請各位老師們教教我，我在此謝謝你們了，

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 62 個
工控威望: 196 點
下載積分: 766 分
在線時間: 45(小時)
注冊時間: 2013-10-29
最后登錄: 2014-07-06
查看機電壹家的主題 / 回貼

13樓發表于: 2013-11-09 13:27

只看該作者 | 小中大

11樓畫的不錯，如果真正裝在機械上用的話還有點……，

光軍

ffd001

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 136 個
工控威望: 700 點
下載積分: 584 分
在線時間: 162(小時)
注冊時間: 2013-10-17
最后登錄: 2023-06-02
查看ffd001的主題 / 回貼

14樓發表于: 2013-11-09 13:53

只看該作者 | 小中大

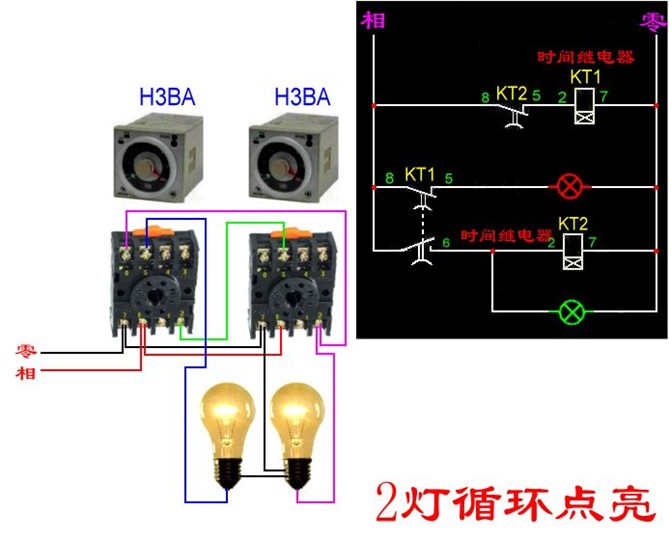

圖片：

看看這個怎么樣

天行健

zl6079

GOOD DOOD STUDY DAY DAY UP

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 322 個
工控威望: 405 點
下載積分: 9603 分
在線時間: 191(小時)
注冊時間: 2006-10-11
最后登錄: 2025-08-02
查看zl6079的主題 / 回貼

15樓發表于: 2013-11-10 15:32

只看該作者 | 小中大

最省事還是用個DH48S-S搞定

sanlihu

吉圓

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1217 個
工控威望: 1763 點
下載積分: 7608 分
在線時間: 587(小時)
注冊時間: 2012-08-31
最后登錄: 2025-08-23
查看sanlihu的主題 / 回貼

16樓發表于: 2013-11-10 15:55

只看該作者 | 小中大

不明白功能要求？

吉圓電氣 QQ751673698

hulilanyu

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 197 個
工控威望: 253 點
下載積分: 2037 分
在線時間: 136(小時)
注冊時間: 2010-08-18
最后登錄: 2025-07-02
查看hulilanyu的主題 / 回貼

17樓發表于: 2013-11-10 22:39

只看該作者 | 小中大

利用時間繼電器的瞬時觸頭

xiaobo2009

態度決定一切,細節決定完美

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 182 個
工控威望: 334 點
下載積分: 3289 分
在線時間: 159(小時)
注冊時間: 2009-09-22
最后登錄: 2023-07-07
查看xiaobo2009的主題 / 回貼

18樓發表于: 2013-11-11 09:00

只看該作者 | 小中大

條件不明確~

prince188

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 296 個
工控威望: 8255 點
下載積分: 16979 分
在線時間: 414(小時)
注冊時間: 2007-12-13
最后登錄: 2025-08-14
查看prince188的主題 / 回貼

19樓發表于: 2013-11-11 09:02

只看該作者 | 小中大

兩個時間繼電器可以的。

王志勇愛媳婦

千里之行，始于足下。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 213 個
工控威望: 1642 點
下載積分: 4097 分
在線時間: 195(小時)
注冊時間: 2013-02-24
最后登錄: 2019-09-23
查看王志勇愛媳婦的主題 / 回貼

20樓發表于: 2013-11-11 09:09

只看該作者 | 小中大

如果只使用倆個時間繼電器，PLC編程模擬是沒有問題！但按照梯形圖實際接線是不可以的，要加中間繼電器的！

gaokunjian

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 190 個
工控威望: 337 點
下載積分: 1072 分
在線時間: 354(小時)
注冊時間: 2011-06-27
最后登錄: 2025-07-15
查看gaokunjian的主題 / 回貼

21樓發表于: 2013-11-11 11:02

只看該作者 | 小中大

引用
引用第20樓王志勇愛媳婦于2013-11-11 09:09發表的 :
如果只使用倆個時間繼電器，PLC編程模擬是沒有問題！但按照梯形圖實際接線是不可以的，要加中間繼電器的！

兩個繼電器完全可實現

blitzcrank

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 55 個
工控威望: 196 點
下載積分: 4066 分
在線時間: 170(小時)
注冊時間: 2012-10-26
最后登錄: 2014-08-13
查看blitzcrank的主題 / 回貼

22樓發表于: 2013-11-11 11:14

只看該作者 | 小中大

不明白. 兩個時間繼電器互循環是啥意思??

是第一個計時完成接第二個開始計時

第二個計時完成回頭去計時第一個嗎??

如果是這樣不就變成

LDI T1----------------------T0 K10

LD T0----------------------T1 K15

這樣子不說是PLC 實際電路也接得出來的

可這也未免太簡單了不合理

樓主還是應該說明清楚些...

沙痕

給生活編個程序，讓你過得更精彩~！

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 629 個
工控威望: 826 點
下載積分: 21583 分
在線時間: 346(小時)
注冊時間: 2010-10-27
最后登錄: 2025-05-07
查看沙痕的主題 / 回貼

23樓發表于: 2013-11-14 13:27

只看該作者 | 小中大

引用
引用第14樓ffd001于2013-11-09 13:53發表的 :
看看這個怎么樣

實物圖有軟件直接畫嗎？

透露一下哈
