工控人家園 歐姆龍工控論壇 關于下降沿和保持繼電器的問題

cai004

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 152 點
下載積分: 657 分
在線時間: 2(小時)
注冊時間: 2013-09-11
最后登錄: 2022-02-12
查看cai004的主題 / 回貼

樓主發表于: 2013-09-11 14:44

只看樓主 | 小中大

描述：圖1
圖片：

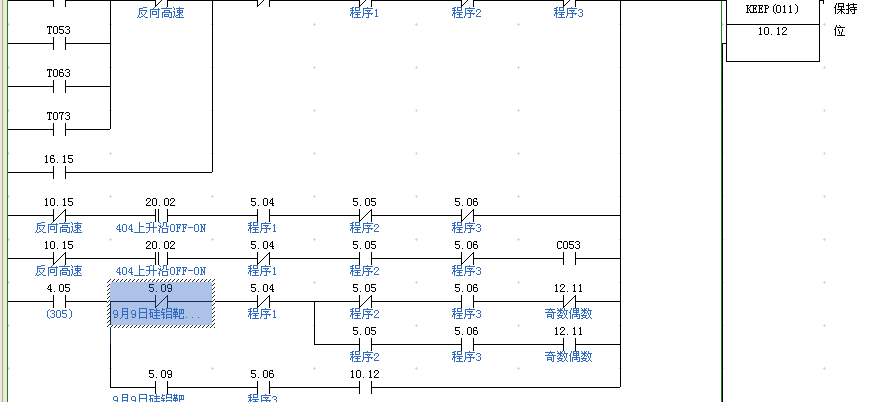

圖1 這個程序是在開關4.05接通的時候把Keep 10.12 值置為1

cai004

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 152 點
下載積分: 657 分
在線時間: 2(小時)
注冊時間: 2013-09-11
最后登錄: 2022-02-12
查看cai004的主題 / 回貼

1樓發表于: 2013-09-11 14:50

只看該作者 | 小中大

圖2 圖2

定義了開關4.05的下降沿

cai004

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 152 點
下載積分: 657 分
在線時間: 2(小時)
注冊時間: 2013-09-11
最后登錄: 2022-02-12
查看cai004的主題 / 回貼

2樓發表于: 2013-09-11 14:50

只看該作者 | 小中大

圖3 這個是在開關4.05下降沿時把KEEP 10.12的值置為0

在程序里我用微分監視器里能看到下降沿的觸發 可是KEEP 10.12 就是不置0

唯一比較可疑的地方就是程序在第一個程序段里會先置1 然后馬上運行下面的下降沿去置0 圖3

這個會不會沖突？

謝謝前輩賜教

hlq_0815

人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。

級別: 論壇版主

發送短信
加為好友

精華主題: 2 篇
發帖數量: 1920 個
工控威望: 4568 點
下載積分: 7754 分
在線時間: 1481(小時)
注冊時間: 2008-07-03
最后登錄: 2025-08-25
查看hlq_0815的主題 / 回貼

3樓發表于: 2013-09-13 09:41

只看該作者 | 小中大

從你的程序看來：用手按著按鈕會置位，手離開會復位

人生的成功不在于拿到一副好牌，而是怎樣將壞牌打好。

cai004

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 152 點
下載積分: 657 分
在線時間: 2(小時)
注冊時間: 2013-09-11
最后登錄: 2022-02-12
查看cai004的主題 / 回貼

4樓發表于: 2013-09-23 10:44

只看該作者 | 小中大

版主你說的我不大明白
能麻煩你再說詳細些嗎

wy534027455

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 74 個
工控威望: 161 點
下載積分: 495 分
在線時間: 18(小時)
注冊時間: 2011-04-15
最后登錄: 2016-08-30
查看wy534027455的主題 / 回貼

5樓發表于: 2013-09-29 14:13

只看該作者 | 小中大

肯定會沖突的，4.05一導通10.12就開始置位，在4.05下降沿時20.01瞬間導通，復位10.12，但你的4.05沒用上升沿微分，下降沿時也還在置位。一邊置位一邊復位，肯定是保持剛開始的那個狀態啦

diamondla

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 120 個
工控威望: 220 點
下載積分: 471 分
在線時間: 20(小時)
注冊時間: 2010-10-11
最后登錄: 2020-08-18
查看diamondla的主題 / 回貼

6樓發表于: 2013-10-03 16:53

只看該作者 | 小中大

謝謝前輩賜教

dyl1633

生容易活容易生活不容易

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 163 個
工控威望: 568 點
下載積分: 12721 分
在線時間: 191(小時)
注冊時間: 2010-09-05
最后登錄: 2025-07-11
查看dyl1633的主題 / 回貼

7樓發表于: 2013-10-04 16:36

只看該作者 | 小中大

這種程序是多路分支，一條支路控制一種功能

cai004

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 152 點
下載積分: 657 分
在線時間: 2(小時)
注冊時間: 2013-09-11
最后登錄: 2022-02-12
查看cai004的主題 / 回貼

8樓發表于: 2013-10-23 11:09

只看該作者 | 小中大

如果4.05用了上升沿微分是不是就會解決這個問題

謝謝

cai004

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 152 點
下載積分: 657 分
在線時間: 2(小時)
注冊時間: 2013-09-11
最后登錄: 2022-02-12
查看cai004的主題 / 回貼

9樓發表于: 2013-10-23 11:11

只看該作者 | 小中大

就是4.05用了上升沿微分來置1
4.05下降沿微分來至0
就能解決這個問題嗎

[ 此帖被cai004在2013-10-24 09:45重新編輯 ]

cai004

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 152 點
下載積分: 657 分
在線時間: 2(小時)
注冊時間: 2013-09-11
最后登錄: 2022-02-12
查看cai004的主題 / 回貼

10樓發表于: 2013-11-09 13:37

只看該作者 | 小中大

我頂虛心求教

cai004

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 152 點
下載積分: 657 分
在線時間: 2(小時)
注冊時間: 2013-09-11
最后登錄: 2022-02-12
查看cai004的主題 / 回貼

11樓發表于: 2014-01-07 10:40

只看該作者 | 小中大

虛心求教
