工控人家園 三菱工控論壇 小白新編的一個程序，求大師指教

sofarzhu

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 138 點
下載積分: 666 分
在線時間: 6(小時)
注冊時間: 2013-08-15
最后登錄: 2013-11-18
查看sofarzhu的主題 / 回貼

樓主發表于: 2013-08-20 23:40

只看樓主 | 小中大

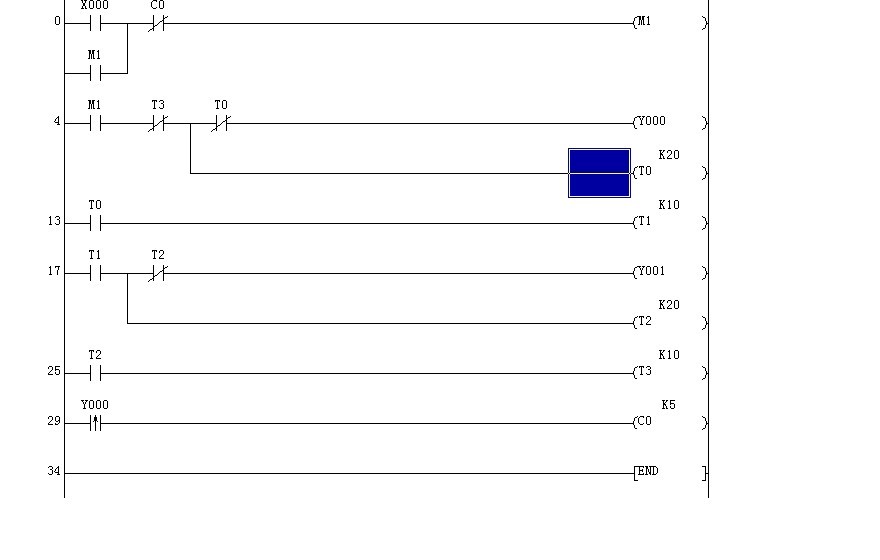

圖片：

學習三菱PLC2個星期了，很多問題還很小白，請各位高手嘴下留情哈！
按照編程試題編的PLC程序：控制如下
按下啟動按鈕，電機正轉2S，停1S，然后反轉2S，停1S，如此循環5次，電機停轉。
我編好了之后進行了仿真，貌似可以，但是請各位高手看看有沒有瑕疵或是值得
修改的地方，謝謝了

詩人的眼淚

得意時，朋友認識了你。落難時，你認識了朋友。人生為棋，我愿

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 486 個
工控威望: 7650 點
下載積分: 23717 分
在線時間: 609(小時)
注冊時間: 2011-01-13
最后登錄: 2024-03-29
查看詩人的眼淚的主題 / 回貼

1樓發表于: 2013-08-20 23:49

只看該作者 | 小中大

你是自學還是。。。。不錯。。。。。。加油。。

樓主留言：

真誠感謝！

本帖最近評分記錄：

下載積分:+1(sofarzhu) 真誠感謝！

用你希望別人對待你的方式去對待別人.

sofarzhu

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 138 點
下載積分: 666 分
在線時間: 6(小時)
注冊時間: 2013-08-15
最后登錄: 2013-11-18
查看sofarzhu的主題 / 回貼

2樓發表于: 2013-08-20 23:55

只看該作者 | 小中大

回1樓，是自學啊，沒有上手的機會呢！！

詩人的眼淚

得意時，朋友認識了你。落難時，你認識了朋友。人生為棋，我愿

級別: 網絡英雄

發送短信
加為好友

3樓發表于: 2013-08-21 00:22

只看該作者 | 小中大

有時間可以切磋一下。。。QQ1669734125

用你希望別人對待你的方式去對待別人.

烏龜船長

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1285 個
工控威望: 7635 點
下載積分: 1280 分
在線時間: 2673(小時)
注冊時間: 2007-03-21
最后登錄: 2025-08-27
查看烏龜船長的主題 / 回貼

4樓發表于: 2013-08-21 02:29

只看該作者 | 小中大

引用
引用樓主sofarzhu于2013-08-20 23:40發表的小白新編的一個程序，求大師指教 :

學習三菱PLC2個星期了，很多問題還很小白，請各位高手嘴下留情哈！
按照編程試題編的PLC程序：控制如下
按下啟動按鈕，電機正轉2S，停1S，然后反轉2S，停1S，如此循環5次，電機停轉。
我編好了之后進行了仿真，貌似可以，但是請各位高手看看有沒有瑕疵或是值得
.......

先把注釋寫好寫全。

sofarzhu

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 138 點
下載積分: 666 分
在線時間: 6(小時)
注冊時間: 2013-08-15
最后登錄: 2013-11-18
查看sofarzhu的主題 / 回貼

5樓發表于: 2013-08-21 02:54

只看該作者 | 小中大

[quote]引用第4樓烏龜船長于2013-08-21 02:29發表的 :

先把注釋寫好寫全。

程序有什么問題嗎？

su1qaz

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 25 個
工控威望: 534 點
下載積分: 1002 分
在線時間: 47(小時)
注冊時間: 2012-07-05
最后登錄: 2025-03-19
查看su1qaz的主題 / 回貼

6樓發表于: 2013-08-21 07:14

只看該作者 | 小中大

如果是循環五次你計數是不是要加在Y1
使用計數時，我計得是不會復歸的，你可能只有啟動第一次的時，是正常的

qq249640260

人生為棋，我愿為卒，行動雖慢，可誰見我都會后退一步。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 155 個
工控威望: 1867 點
下載積分: 2238 分
在線時間: 129(小時)
注冊時間: 2011-05-11
最后登錄: 2025-08-07
查看qq249640260的主題 / 回貼

7樓發表于: 2013-08-21 08:12

只看該作者 | 小中大

個人認為能把C0復位就更好了不然第一次循環是正常第二次就不動了

gongling888

gongling

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 304 個
工控威望: 1310 點
下載積分: 9314 分
在線時間: 220(小時)
注冊時間: 2012-12-29
最后登錄: 2019-05-03
查看gongling888的主題 / 回貼

8樓發表于: 2013-08-21 08:32

只看該作者 | 小中大

樓主，您可以算入門了，加油！本站有很多編程例子，請多留意。

yishihu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 237 個
工控威望: 4606 點
下載積分: 7127 分
在線時間: 630(小時)
注冊時間: 2008-12-11
最后登錄: 2025-08-29
查看yishihu的主題 / 回貼

9樓發表于: 2013-08-21 08:43

只看該作者 | 小中大

注釋編寫好了，思路就清晰了，很多問題就自己發現了。頂4樓烏龜船長

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1753 個
工控威望: 10138 點
下載積分: 62653 分
在線時間: 2696(小時)
注冊時間: 2007-03-26
最后登錄: 2025-08-16
查看hxl202319的主題 / 回貼

10樓發表于: 2013-08-21 08:50

只看該作者 | 小中大

你這個程序有問題的，首先C沒有在停止的時候清零，會造成第二次啟動的時候立即停止。其次你用來給C做計數的信號不對，即使你上電第一次啟動，在第五次循環的時候正轉剛起，電機都還沒轉，就停止了，更不用說反轉了。如6樓所說用Y1，如果還是上升沿，那么也會產生第五次循環時正轉后不反轉的現象。

簽名無效了，麻雀不見了！

楊粟宇

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 246 個
工控威望: 277 點
下載積分: 694 分
在線時間: 67(小時)
注冊時間: 2007-08-21
最后登錄: 2025-08-31
查看楊粟宇的主題 / 回貼

11樓發表于: 2013-08-21 12:07

只看該作者 | 小中大

你這個程序有問題的，首先C沒有在停止的時候清零，會造成第二次啟動的時候立即停止。其次你用來給C做計數的信號不對，即使你上電第一次啟動，在第五次循環的時候正轉剛起，電機都還沒轉，就停止了，更不用說反轉了。如6樓所說用Y1，如果還是上升沿，那么也會產生第五次循環時正轉后不反轉的現象。
上面說的很對，應該用Y2的下降沿，C要有復位
