工控人家園 綜合討論 求助哇，用什么東西可以檢測到被動輪沒動作？

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1753 個
工控威望: 10138 點
下載積分: 62653 分
在線時間: 2696(小時)
注冊時間: 2007-03-26
最后登錄: 2025-08-16
查看hxl202319的主題 / 回貼

12樓發表于: 2013-07-30 16:56

只看該作者 | 小中大

被動輪上裝個近接開關的檢測點，邊上安裝個近接開關，然后用PLC計每分鐘近接開關的脈沖（或者頻率），然后和一個值比較，小魚這個值，認為皮帶卡住，大于這個值認為正常。

簽名無效了，麻雀不見了！

0760

中山木工機械維修

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 454 個
工控威望: 1719 點
下載積分: 2758 分
在線時間: 735(小時)
注冊時間: 2011-04-16
最后登錄: 2025-07-20
查看0760的主題 / 回貼

13樓發表于: 2013-07-30 17:42

只看該作者 | 小中大

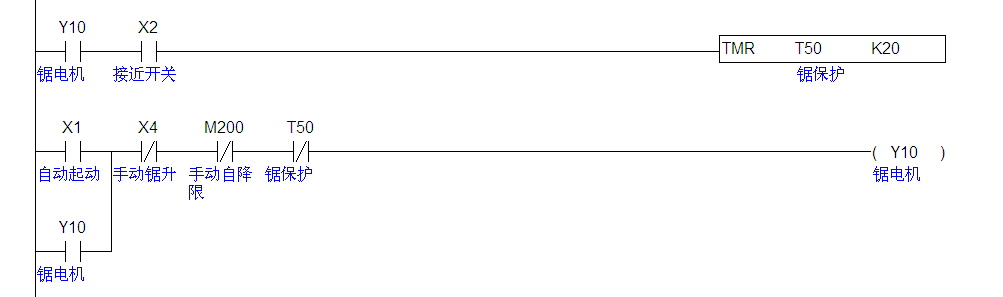

圖片：

我用過的自動鋸鐵機的斷鋸保護，X2外面接的是常閉，

[ 此帖被0760在2013-07-30 20:32重新編輯 ]

znz43

工控職業已成回憶只因愛好常回家園樂此不疲

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1063 個
工控威望: 4906 點
下載積分: 7364 分
在線時間: 2573(小時)
注冊時間: 2010-06-24
最后登錄: 2025-08-16
查看znz43的主題 / 回貼

14樓發表于: 2013-07-30 18:11

只看該作者 | 小中大

引用
引用第13樓0760于2013-07-30 17:42發表的 :
我用過的自動鋸鐵機的斷鋸保護

此方案有缺陷，萬一卡在感應開關未接通位置就不報警了（這可能性是很大的）。
應該用X2的常開和常閉各接一個定時器，無論那個定時器發信都報警。至于兩個定時器的時間，要根據感應開關在正常轉速下的通斷時間比來確定。

本帖最近評分記錄：

下載積分:+5(0760) 謝謝指點

出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。

王春茂

咖啡貓

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 846 個
工控威望: 7939 點
下載積分: 4022 分
在線時間: 695(小時)
注冊時間: 2008-05-14
最后登錄: 2025-03-20
查看王春茂的主題 / 回貼

15樓發表于: 2013-07-30 19:06

只看該作者 | 小中大

在被動軸上裝一個類似齒輪的東西,隨著被動輪轉動,在用接近開關檢測齒輪的轉動,如果接近開關常滅或常亮,就說明被動軸沒有轉動

本人已換手機號碼為13929895518，舊號碼將停用

協手闖天下

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 264 個
工控威望: 2333 點
下載積分: 2913 分
在線時間: 136(小時)
注冊時間: 2011-12-03
最后登錄: 2025-07-31
查看協手闖天下的主題 / 回貼

16樓發表于: 2013-07-30 19:25

只看該作者 | 小中大

在被動軸上加一個類似齒輪一樣的東西，用接近開關來檢測接齒輪是否轉動。但是要在自動運行的時候才有用的話把自動運行點串進去。

堅士人

心動就要行動

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 453 個
工控威望: 561 點
下載積分: 18404 分
在線時間: 369(小時)
注冊時間: 2009-10-08
最后登錄: 2025-07-31
查看堅士人的主題 / 回貼

17樓發表于: 2013-07-30 19:48

只看該作者 | 小中大

同意15樓方法

xie8009

專業做超聲波清洗設備

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 118 個
工控威望: 263 點
下載積分: 2359 分
在線時間: 475(小時)
注冊時間: 2008-04-03
最后登錄: 2024-10-12
查看xie8009的主題 / 回貼

18樓發表于: 2013-07-30 20:51

只看該作者 | 小中大

其實用開關檢測沒保障，原因是那個定時器的時間不好定設，設長了得不到保護，短了容易報錯

小東

感謝工控，我終于把西門子給安裝好了！！！！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 416 點
下載積分: 1107 分
在線時間: 48(小時)
注冊時間: 2011-12-13
最后登錄: 2015-08-05
查看小東的主題 / 回貼

19樓發表于: 2013-07-30 22:23

只看該作者 | 小中大

感覺還是11樓說的簡單點。直接用傳感器上升沿，超過額定時間視為卡皮帶。

z4131246

華銘工控

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 582 個
工控威望: 2562 點
下載積分: 23788 分
在線時間: 521(小時)
注冊時間: 2010-10-22
最后登錄: 2022-08-19
查看z4131246的主題 / 回貼

20樓發表于: 2013-07-30 22:32

只看該作者 | 小中大

搞得那么麻煩干嘛啊，在從動輪上加裝一個測速發電機+一個驅動電路+繼電器不就解決了嗎。

烏龜船長

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1285 個
工控威望: 7635 點
下載積分: 1280 分
在線時間: 2673(小時)
注冊時間: 2007-03-21
最后登錄: 2025-08-15
查看烏龜船長的主題 / 回貼

21樓發表于: 2013-07-31 10:48

只看該作者 | 小中大

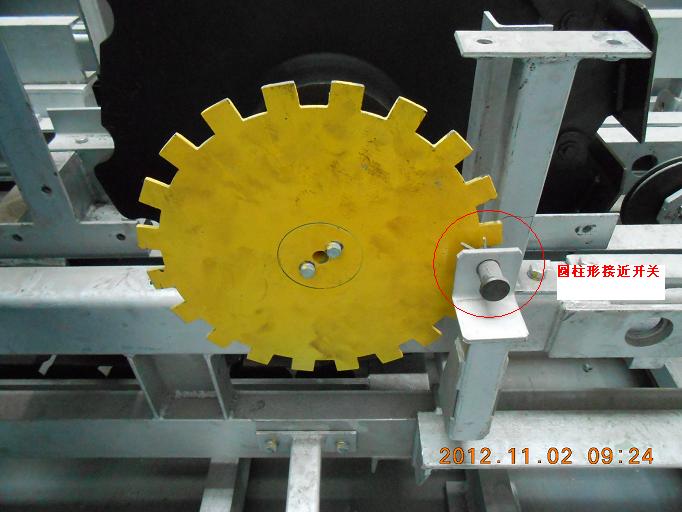

圖片：

我們的一個項目，鏈條的被動輪有個碼盤，數脈沖，根據速度判斷脈沖是否符合。

lshangxue_

希望朋友們和我交流。QQ:316666239

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 317 個
工控威望: 3252 點
下載積分: 12456 分
在線時間: 129(小時)
注冊時間: 2012-10-21
最后登錄: 2025-06-09
查看lshangxue_的主題 / 回貼

22樓發表于: 2013-07-31 10:59

只看該作者 | 小中大

11樓能說詳細點嗎？是怎么實現控制功能的？

雪峰

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 200 個
工控威望: 5653 點
下載積分: 73732 分
在線時間: 344(小時)
注冊時間: 2011-08-30
最后登錄: 2025-08-17
查看雪峰的主題 / 回貼

23樓發表于: 2013-07-31 11:19

只看該作者 | 小中大

11樓、16樓和21樓講的是一個原理。
