掃描時間與動作先后。
程序可以執行嘛！

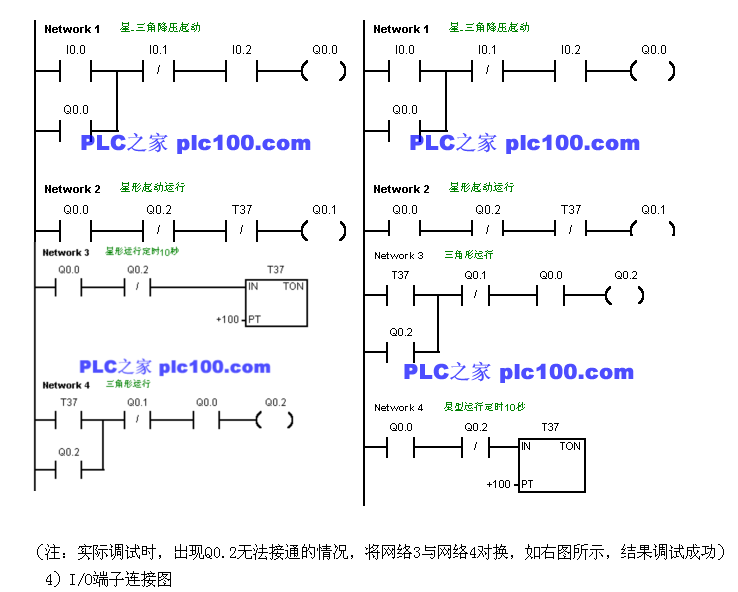

左圖，掃描到網絡3時，T37剛好到100，掃描到網絡4，能流過T37常開，但因Q0.1常閉不通，所以Q0.2線圈無能流，
　　　再掃描網絡2時，Q0.1因T37常閉點斷開無能流，掃描到網絡3時，沒變化，再到網絡4，此時，Q0.2線圈有能流，
　　　再掃描網絡2時，Q0.2常閉也斷開，T37常閉也斷開，Q0.1也無能流過，到網絡3時，T37無能流過而復位，
　　　再到網絡4時，　　能流過Q0.2并自鎖，
再掃描到T37的觸點已對程序無影響了。
請問各位大蝦　：我這么分析對不對？

你好，PLC是按照從上到下，從左到右工作的，左圖網絡3計時器到100時候，開始網絡4，T37通，Q0.1常閉不導通（此時Q0.1還導通的，所以Q0.1常閉不導通），所以Q0.2不導通。右圖3,4調換，可以避免左邊的狀況，所以導通

引用

引用第2樓canyeluo0063于2013-06-07 07:41發表的  :
你好，PLC是按照從上到下，從左到右工作的，左圖網絡3計時器到100時候，開始網絡4，T37通，Q0.1常閉不導通（此時Q0.1還導通的，所以Q0.1常閉不導通），所以Q0.2不導通。右圖3,4調換，可以避免左邊的狀況，所以導通

********PLC是按照從上到下，從左到右工作的，左圖網絡3計時器到100時候，開始網絡4，T37通，Q0.1常閉不導通（此時Q0.1還導通的，所以Q0.1常閉不導通），所以Q0.2不導通，**********緊接著程序斷續掃描網絡1無變化，掃描網絡2時，T37常閉變成導通，Q0.1得電。掃描網絡3，T37當前值斷續漲，掃描到網絡4時，(此時Q0.1已不導通，所以Q0.1常閉導通)，Q0.2導通并自鎖。
左程序能保證Y-△功能實現
//非常關鍵的是網絡3中用的是Q0.2常閉，若用的是Q0.1的常開，就有問題出現//
總之
