現有 Q00CPU                  1個
     QJ61BT11               1個
     QX40                        1個
          QY40                         2個
         AJ65SBTB1-32D     5個
         AJ65SBTB1-32T      5個
比如將 AJ65SBTB1-32D     設為以X100 為起始點
    將 AJ65SBTB1-32T      設為以Y100為起始點
該如何設置？？  望詳解！

因?yàn)槎际情_關量，設置的時候一個開關量模塊用32個點即可。但是不管是輸入還是輸出模塊都必須是占用32個輸入和輸出點。
比如第一塊是AJ65SBTB1-32輸入模塊，占用地址是X100-----X11F,和Y100---Y11F，當然了因?yàn)槭禽斎肽�塊所以實際上Y100-Y11F地址對此模塊是沒有意義的，但必須設置。


以此設下去
1-AJ65SBTB1-32D      X100-X11F ,Y100=Y11F
2-   AJ65SBTB1-32D    X120-X13F,Y120-Y13F
3-   AJ65SBTB1-32D    X140-X15F,Y140-Y15F
4-   AJ65SBTB1-32D    X160-X17F,Y160-Y17F
5-   AJ65SBTB1-32D    X180-X19F,Y180-Y19F
因?yàn)槭禽斎肽�塊，上面的Y***沒有意義，但必須設置
6--AJ65SBTB1-32T       X180-X19F,Y180-Y19F
7-AJ65SBTB1-32T      X1A0---X1BF,Y1A0-Y1BF
8-AJ65SBTB1-32T      X1C0--X1DF,Y1C0-Y1DF

9-AJ6AJ65SBTB1-32T X1E0-X1FF,Y1E0-Y1FF
10  10-AJ6AJ65SBTB1-32T  X200-X21F.Y200-Y21F
因?yàn)槭禽敵瞿�塊上面的X**沒有意義的，但是必須設

10個模塊按照這樣的順序和地址分配就可以使用了。



一樓高手！

學習了

以上是地址段的設置，在CCLINK 網絡中也要設置一下才能工作

引用

引用第1樓重開始于2013-02-26 17:55發表的  :
因?yàn)槎际情_關量，設置的時候一個開關量模塊用32個點即可。但是不管是輸入還是輸出模塊都必須是占用32個輸入和輸出點。
比如第一塊是AJ65SBTB1-32輸入模塊，占用地址是X100-----X11F,和Y100---Y11F，當然了因?yàn)槭禽斎肽�塊所以實際上Y100-Y11F地址對此模塊是沒有意義的，但必須設置。


以此設下去
.......

請問在哪個界面填寫這些數據？ 望截圖，謝謝！

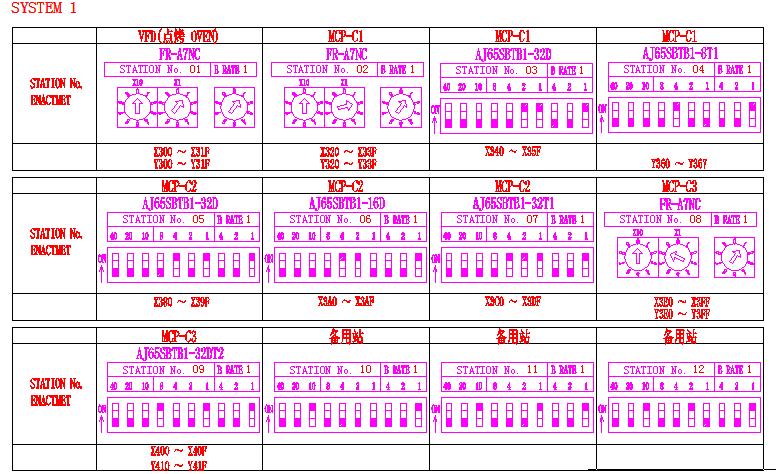

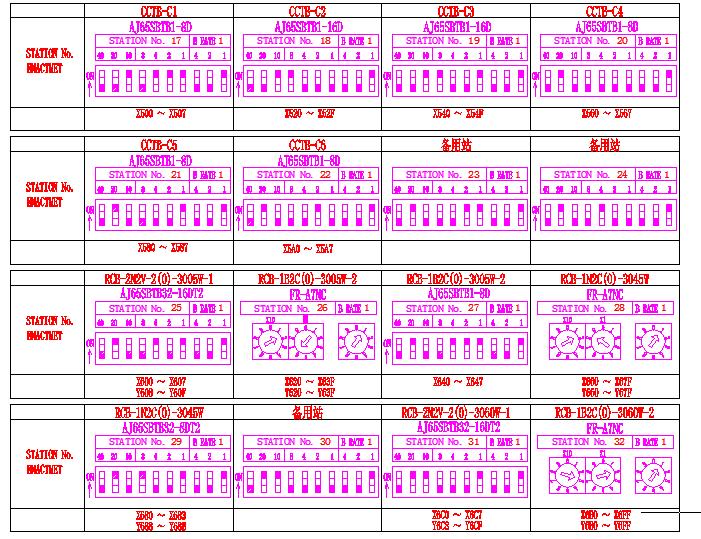

不多說直接上圖

1樓正解

Q00CPU能用QJ61BT11嗎？要從Q02開始才行吧。

1樓正解，7樓好圖。

把硬件裝好通電連線，用系統檢查就全部自動分配顯示出來了，不能顯示的就不能用

太感謝7樓了，兩張圖基本上把所有的模塊都包括了，真心感謝，學會了分配地址
