工控人家園 綜合討論 單按鈕交替輸出電路

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

樓主發表于: 2013-01-29 14:02

只看樓主 | 小中大

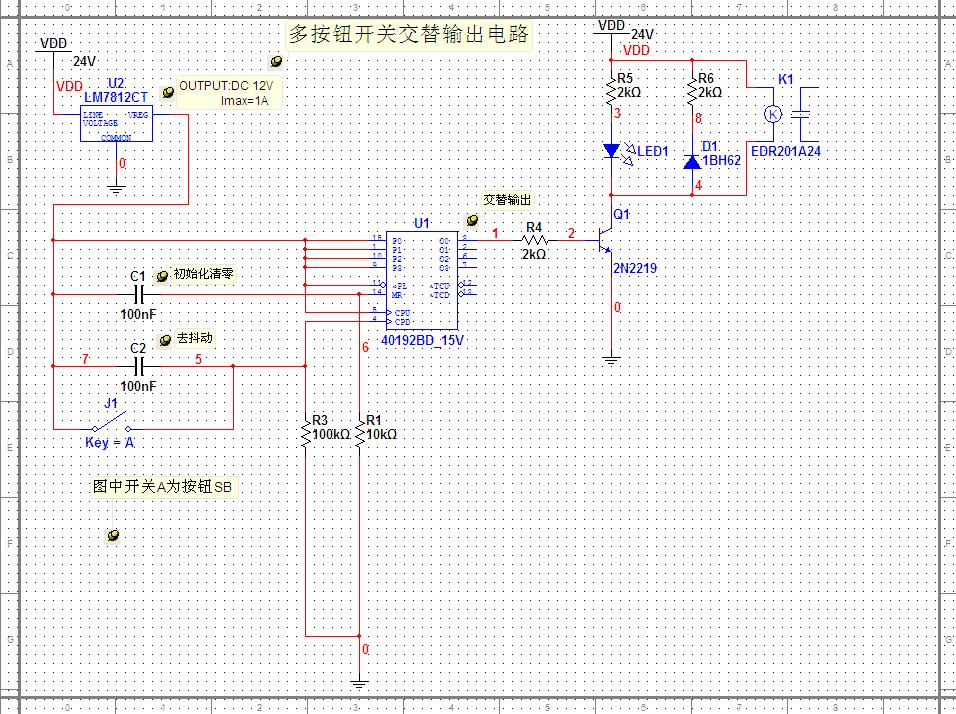

圖中的開關Key A應為按鈕SB,在軟件里面沒找到.但作用一樣,按一下SB,繼電器吸合,再按一下,繼電器復位.交替輸出.如果把電容C1去掉,在一上電的情況下,繼電器吸合,然后按一下按鈕SB繼電器復位,再按一下繼電器吸合,這樣交替輸出,不同的是,前者可以理解為初始化復位,后者(去掉電容C1)為初始化置位.

[ 此帖被matengfei在2013-02-18 15:30重新編輯 ]

gongling888

gongling

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 304 個
工控威望: 1310 點
下載積分: 9314 分
在線時間: 220(小時)
注冊時間: 2012-12-29
最后登錄: 2019-05-03
查看gongling888的主題 / 回貼

1樓發表于: 2013-01-29 15:08

只看該作者 | 小中大

電路太復雜了，光是電源都要兩個。

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

2樓發表于: 2013-01-29 16:00

只看該作者 | 小中大

24V繼電器總歸要有一個24V的直流電源吧，然后用一個三端穩壓器7812把24V直流電穩壓輸出12V，然后加一個電容濾波，給IC供電。不需要兩個電源啊

李想

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 529 個
工控威望: 749 點
下載積分: 5028 分
在線時間: 101(小時)
注冊時間: 2011-09-12
最后登錄: 2025-04-11
查看李想的主題 / 回貼

3樓發表于: 2013-01-29 17:04

只看該作者 | 小中大

成本也不便宜

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

4樓發表于: 2013-01-29 17:14

只看該作者 | 小中大

7812三端穩壓器一塊錢，IC大概兩三塊吧，24V電源和繼電器找一個不難吧，找不到可以買一個，也就這這兩個貴一點。一塊小的實驗板一、二塊錢，剩下幾個電阻電容也不貴，可以找個沒用的板子，拆幾個下來。

陳大圍

工控新人，還請多多指教

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1863(小時)
注冊時間: 2011-04-17
最后登錄: 2025-09-03
查看陳大圍的主題 / 回貼

5樓發表于: 2013-01-29 18:34

只看該作者 | 小中大

電子線路實現的單按鈕交替輸出電路，學習了

專心學工控技術，請各位幫忙指教

福記

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 130 個
工控威望: 381 點
下載積分: 5429 分
在線時間: 85(小時)
注冊時間: 2011-10-02
最后登錄: 2022-11-01
查看福記的主題 / 回貼

6樓發表于: 2013-01-29 19:46

只看該作者 | 小中大

一個雙觸點開關就可以，何必這樣復雜呢？

changfeng

依靠理論來指導實踐，依靠實踐來驗證完善理論。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 64 個
工控威望: 214 點
下載積分: 11118 分
在線時間: 71(小時)
注冊時間: 2013-01-22
最后登錄: 2018-11-09
查看changfeng的主題 / 回貼

7樓發表于: 2013-01-29 20:10

只看該作者 | 小中大

學習了，就是有點復雜！

相信10年后我會為自己今天的抉擇而驕傲！

雪峰

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 200 個
工控威望: 5653 點
下載積分: 73922 分
在線時間: 344(小時)
注冊時間: 2011-08-30
最后登錄: 2025-09-03
查看雪峰的主題 / 回貼

8樓發表于: 2013-01-29 20:21

只看該作者 | 小中大

作為學習還是可以的，實用上就有點復雜了。

hahahaha

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 482 個
工控威望: 665 點
下載積分: 30796 分
在線時間: 158(小時)
注冊時間: 2011-11-03
最后登錄: 2018-01-01
查看hahahaha的主題 / 回貼

9樓發表于: 2013-01-29 20:54

只看該作者 | 小中大

同8樓看法。

huniutadi

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 217 個
工控威望: 3096 點
下載積分: 21935 分
在線時間: 87(小時)
注冊時間: 2010-02-13
最后登錄: 2020-02-15
查看huniutadi的主題 / 回貼

10樓發表于: 2013-01-29 21:19

只看該作者 | 小中大

頂了，高人就是不一樣啊

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

11樓發表于: 2013-01-30 08:56

只看該作者 | 小中大

電路圖看起來有點復雜，但拿一塊實驗板焊起來，就會發現上面也沒幾個元器件，24V電源和繼電器都是板子外圍的，如果繼電器上有指示燈，那么圖中的發光二極管和那個2K的電阻可以省掉，還有一個反接的二極管是為了繼電器斷電時，作為泄放回路用的，這樣為了保護三極管不被繼電器的感應電動勢所損壞。
