工控人家園 綜合討論 NPN感應器如何接成邏輯與關系到PLC端口上

ogreman

Only The Stronger Survive

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 290 個
工控威望: 451 點
下載積分: 1651 分
在線時間: 232(小時)
注冊時間: 2011-03-04
最后登錄: 2024-07-03
查看ogreman的主題 / 回貼

樓主發表于: 2012-11-29 14:16

只看樓主 | 小中大

圖片：

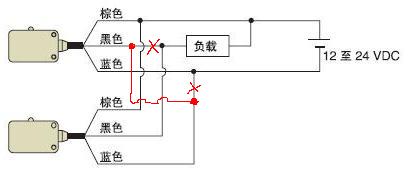

如下圖所以，2個NPN傳感器并接入PLC，這種邏輯關系式或，只要其中一個有輸入，PLC則有輸入。如果想讓2個NPN感應器，接成邏輯與的關系，需要2個傳感器都有輸入時才有輸入到PLC,這個該怎么接，可行不？[

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8311 個
工控威望: 10445 點
下載積分: 21253 分
在線時間: 3120(小時)
注冊時間: 2007-03-01
最后登錄: 2025-08-25
查看guochunyi的主題 / 回貼

1樓發表于: 2012-11-29 15:57

只看該作者 | 小中大

其中一個傳感器的輸出作為另一個傳感器的電源輸入就可以了。

本帖最近評分記錄：

下載積分:+5(dl2006) 好人！

下載積分:+1(ogreman) 好人！

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

xujian

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 271 個
工控威望: 400 點
下載積分: 24068 分
在線時間: 593(小時)
注冊時間: 2011-03-25
最后登錄: 2025-08-09
查看xujian的主題 / 回貼

2樓發表于: 2012-11-29 16:08

只看該作者 | 小中大

引用
引用第1樓guochunyi于2012-11-29 15:57發表的 :
其中一個傳感器的輸出作為另一個傳感器的電源輸入就可以了。

楊寧輝

給自己裝個擴展模塊！擴大自己的能量！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 314 個
工控威望: 558 點
下載積分: 1336 分
在線時間: 412(小時)
注冊時間: 2011-12-15
最后登錄: 2017-06-09
查看楊寧輝的主題 / 回貼

3樓發表于: 2012-11-29 19:58

只看該作者 | 小中大

應該是一個的輸出與另一個的電源負極上npn傳感器是共陰的？這樣做不知可行不可行，

龐樹恒

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 697 個
工控威望: 2567 點
下載積分: 2646 分
在線時間: 242(小時)
注冊時間: 2008-07-20
最后登錄: 2017-03-15
查看龐樹恒的主題 / 回貼

4樓發表于: 2012-11-29 20:49

只看該作者 | 小中大

這樣。。。。反正電流夠了的。

本帖最近評分記錄：

下載積分:+5(dl2006)

下載積分:+1(ogreman) 好人！

zhtzht20

工程余料三菱變頻器，PLC模塊，費斯托電磁閥

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 305 個
工控威望: 336 點
下載積分: 717 分
在線時間: 286(小時)
注冊時間: 2009-09-20
最后登錄: 2016-09-10
查看zhtzht20的主題 / 回貼

5樓發表于: 2012-11-29 21:37

只看該作者 | 小中大

第一個傳感器的信號接第二個傳感器的負極，第二個傳感器的信號就接PLC 兩個傳感器的正極并聯

本帖最近評分記錄：

下載積分:+1(ogreman) 好人！

低價處理PLC 光電電磁閥，接近開關 等工控配件

我就去旅游

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 136 個
工控威望: 241 點
下載積分: 4184 分
在線時間: 91(小時)
注冊時間: 2010-06-14
最后登錄: 2025-08-25
查看我就去旅游的主題 / 回貼

6樓發表于: 2012-11-29 21:59

只看該作者 | 小中大

學習了,以前還沒想到這樣用.

卓發智能

相互學習，共同進步。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2510 個
工控威望: 3132 點
下載積分: 12832 分
在線時間: 677(小時)
注冊時間: 2008-08-03
最后登錄: 2025-08-11
查看卓發智能的主題 / 回貼

7樓發表于: 2012-11-30 10:15

只看該作者 | 小中大

大家想過沒有？如4樓圖中所示，存在這樣一個邏輯問題：就是(如圖中)上面的感應器需先導通，而后下面的感應器才能起作用，否則不行。所以實際應用時要注意這問題的存在。

相信自我！

liubing3620

小菜鳥，學工控！~~~

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 436 個
工控威望: 5061 點
下載積分: 9355 分
在線時間: 314(小時)
注冊時間: 2011-12-17
最后登錄: 2025-08-10
查看liubing3620的主題 / 回貼

8樓發表于: 2012-11-30 10:18

只看該作者 | 小中大

引用
引用第2樓xujian于2012-11-29 16:08發表的 :

y.robot

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 55 個
工控威望: 166 點
下載積分: 3230 分
在線時間: 43(小時)
注冊時間: 2010-11-16
最后登錄: 2014-04-25
查看y.robot的主題 / 回貼

9樓發表于: 2012-11-30 10:53

只看該作者 | 小中大

學習了

liuchengji20

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 130 個
工控威望: 251 點
下載積分: 2791 分
在線時間: 29(小時)
注冊時間: 2012-05-23
最后登錄: 2024-10-25
查看liuchengji20的主題 / 回貼

10樓發表于: 2012-11-30 10:57

只看該作者 | 小中大

一樓的辦法可以。

Made wish ，517029687

dl2006

沒有女人冷冷清清，女人多了雞犬不寧

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1316 個
工控威望: 5896 點
下載積分: 16821 分
在線時間: 851(小時)
注冊時間: 2006-09-07
最后登錄: 2025-01-08
查看dl2006的主題 / 回貼

11樓發表于: 2012-11-30 11:44

只看該作者 | 小中大

1樓4樓方法是可以的。

對不起是一種真誠，沒關系是一種風度。如果你付出了真誠，卻得不到風度，那只能說明對方的無知與粗俗
