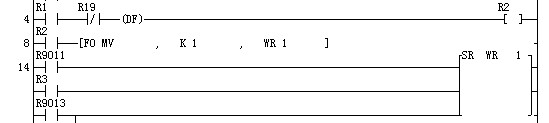

R1,R19約等于M1,M19. 松下的R是16進制的，即R0--RA--RF,R10--R1A--R1F.
DF是上升沿脈沖，這個就不說了
第二行的F0 MV等于MOV,就是把K1傳送支WR1中，WR1是R10--R1F的集合，R10為低位。在三菱里好像是K4M0
R9011=M8000非 R9013=M8002
SR是左移位指令。三端分別為IN,CP,R端，IN=1時WR1最低位進1，否則進0。CP端為移位脈沖輸入端，該端每一個脈沖（上升沿）指定寄存器內容左移一位。R為復位，=1時移位停止，寄存器清零。R比CP優先。
先給你詳細資料，自己先試寫。
