樓主發表于: 2012-09-10 21:09

只看樓主 | 小中大

三菱FX2N-485BD上面有五個接線端子，分別是RDA RDB SDA SDB 和SG 但歐姆龍的溫控表上只有兩個接線端子A B ,我想要在這兩個東西之間進行通訊，該怎么接線呢？》還望壇里有經驗的多多指教！

QQ 383902882

550374389

！！！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的主題 / 回貼

1樓發表于: 2012-09-10 21:21

只看該作者 | 小中大

RDA跟SDA短接然后接溫控表A端，RDB跟SDB短接然后接溫控表B端

本帖最近評分記錄：

下載積分:+5(ssy8585664) 感謝！

ssy8585664

學得越多才發現不懂的越多，不懂越多更要堅持不懈的學習。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 399 個
工控威望: 3302 點
下載積分: 2252 分
在線時間: 222(小時)
注冊時間: 2010-09-11
最后登錄: 2024-04-22
查看ssy8585664的主題 / 回貼

2樓發表于: 2012-09-11 08:16

只看該作者 | 小中大

引用
引用第1樓550374389于2012-09-10 21:21發表的 :
RDA跟SDA短接然后接溫控表A端，RDB跟SDB短接然后接溫控表B端

但三菱的通訊手冊上說是把RDA 和RDB短接，SDA和SDB短接，你能再介紹的詳細點嗎？謝謝！

QQ 383902882

huhaiming

上海

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 487 個
工控威望: 590 點
下載積分: 11623 分
在線時間: 289(小時)
注冊時間: 2011-04-09
最后登錄: 2021-09-25
查看huhaiming的主題 / 回貼

3樓發表于: 2012-09-11 13:28

只看該作者 | 小中大

1樓正確

本帖最近評分記錄：

下載積分:+5(ssy8585664) 感謝！

550374389

！！！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的主題 / 回貼

4樓發表于: 2012-09-11 18:50

只看該作者 | 小中大

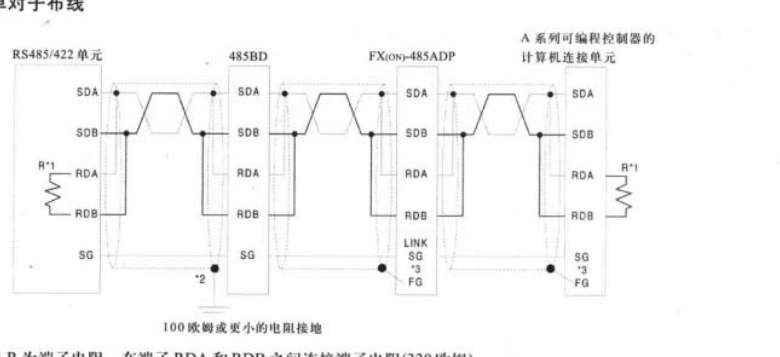

樓主你應該是看錯了吧？？？有圖為證

青出于藍

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 44 個
工控威望: 165 點
下載積分: 2960 分
在線時間: 43(小時)
注冊時間: 2011-10-27
最后登錄: 2019-11-05
查看青出于藍的主題 / 回貼

5樓發表于: 2012-09-11 21:27

只看該作者 | 小中大

進來學習的
