工控人家園 綜合討論 繼電器單按鈕啟停控制

huzhongjun

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 110 點
下載積分: 554 分
在線時間: 5(小時)
注冊時間: 2012-09-02
最后登錄: 2019-05-09
查看huzhongjun的主題 / 回貼

12樓發表于: 2012-09-02 14:01

只看該作者 | 小中大

電路圖沒問題，可以實現

譚錫峰

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 106 個
工控威望: 222 點
下載積分: 3698 分
在線時間: 119(小時)
注冊時間: 2011-03-08
最后登錄: 2023-11-11
查看譚錫峰的主題 / 回貼

13樓發表于: 2012-09-02 15:11

只看該作者 | 小中大

一樓的沒有錯，我一直都是這樣做的

mlsyg

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 63 個
工控威望: 196 點
下載積分: 525 分
在線時間: 21(小時)
注冊時間: 2011-11-04
最后登錄: 2022-03-16
查看mlsyg的主題 / 回貼

14樓發表于: 2012-09-02 16:03

只看該作者 | 小中大

AC220也DC24的區別影響這個電路的關鍵不是速度快慢的問題.
而是常開與常閉切換時間的問題，AC的因為觸頭帶彈簧，行程大，應該切換慢些，DC的就快很多，可能就會出現誤動作

大家參考

樓主留言：

感謝！我是用DC24的，到底跟什么有關系，電路應該不會接錯，我連著接了2次都一樣。

mgkdrh

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 209 個
工控威望: 320 點
下載積分: 838 分
在線時間: 183(小時)
注冊時間: 2010-06-16
最后登錄: 2023-11-03
查看mgkdrh的主題 / 回貼

15樓發表于: 2012-09-02 16:22

只看該作者 | 小中大

應該可以實現的

abc2002831

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 282 個
工控威望: 456 點
下載積分: 942 分
在線時間: 194(小時)
注冊時間: 2009-05-23
最后登錄: 2025-06-15
查看abc2002831的主題 / 回貼

16樓發表于: 2012-09-02 21:30

只看該作者 | 小中大

圖片：

這二張OK

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的主題 / 回貼

17樓發表于: 2012-09-02 22:08

只看該作者 | 小中大

引用
引用第14樓mlsyg于2012-09-02 16:03發表的 :
AC220也DC24的區別影響這個電路的關鍵不是速度快慢的問題.
而是常開與常閉切換時間的問題，AC的因為觸頭帶彈簧，行程大，應該切換慢些，DC的就快很多，可能就會出現誤動作

大家參考

直流的繼電器存在剩磁去磁這樣就要多耗了動作的時間，而交流的繼電器就不存在剩磁去磁問題，在車床上的吸盤就是例子說明。

eb545

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 271 個
工控威望: 421 點
下載積分: 3613 分
在線時間: 65(小時)
注冊時間: 2011-10-24
最后登錄: 2023-12-19
查看eb545的主題 / 回貼

18樓發表于: 2012-09-03 10:29

只看該作者 | 小中大

學習了

王風

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 318 個
工控威望: 506 點
下載積分: 1944 分
在線時間: 128(小時)
注冊時間: 2009-09-11
最后登錄: 2022-09-17
查看王風的主題 / 回貼

19樓發表于: 2012-09-03 12:06

只看該作者 | 小中大

這樣能行嗎

王風

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 318 個
工控威望: 506 點
下載積分: 1944 分
在線時間: 128(小時)
注冊時間: 2009-09-11
最后登錄: 2022-09-17
查看王風的主題 / 回貼

20樓發表于: 2012-09-03 14:21

只看該作者 | 小中大

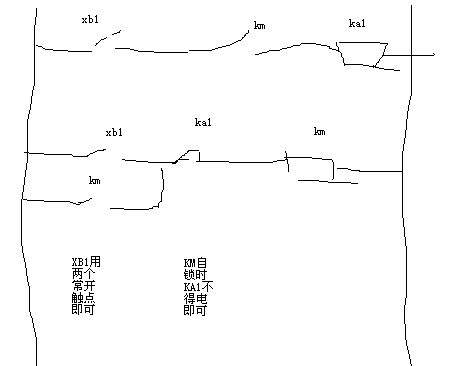

圖片：

復雜的簡單化,KA1用時間繼電器

[ 此帖被王風在2012-09-05 08:24重新編輯 ]

ying-feng

一般情況下人的眼睛是黑的，心是紅的；要是眼睛變紅了心就會變黑

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 460 個
工控威望: 648 點
下載積分: 2649 分
在線時間: 182(小時)
注冊時間: 2011-08-12
最后登錄: 2025-06-19
查看ying-feng的主題 / 回貼

21樓發表于: 2012-09-04 09:09

只看該作者 | 小中大

16樓的是一個直流電路和一個交流電路嗎

gaogaiga

新會是全廣東工資最低。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 814 個
工控威望: 870 點
下載積分: 8842 分
在線時間: 777(小時)
注冊時間: 2008-02-21
最后登錄: 2024-11-19
查看gaogaiga的主題 / 回貼

22樓發表于: 2012-09-04 09:31

只看該作者 | 小中大

16樓綠色圖：在直流時實際上行不通，在第二下斷電時。KA2得電，KA2常閉先斷開，KM也失電，KM觸頭斷開，但KA2的常開觸點還還沒接觸到位，結果看到KM瞬間斷開一下，又閉合了。以前我做過一次照書直接不行，結果要加個時繼器。估計在KM線圈上并一個電容也可以，不過當時沒材料試。
PS：我后來又用3個交流接觸器試也不行，理論上交流的線圈能防過零點，有一定延時性，可能有些可以的。

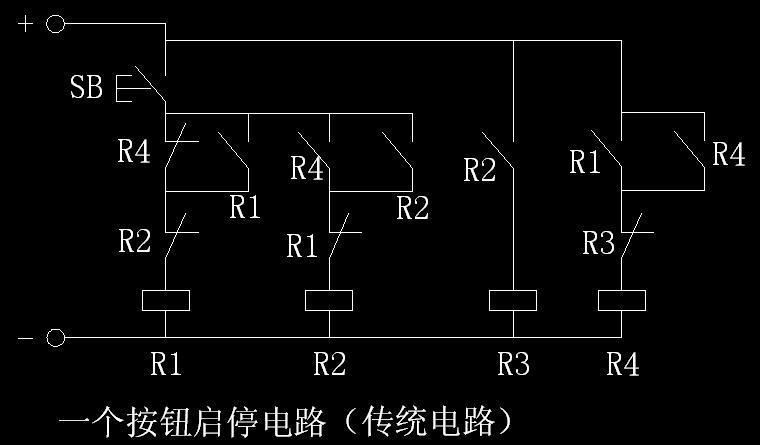

黑色圖：如在直流時，R4線圈得電，其常閉觸點先松開，那R1線圈失電，其串在R4線圈上的觸頭松開，會快于R4觸頭自鎖的，使R4不能鎖定在吸合。

weilinyi

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 440 個
工控威望: 4329 點
下載積分: 3223 分
在線時間: 545(小時)
注冊時間: 2009-11-21
最后登錄: 2018-08-27
查看weilinyi的主題 / 回貼

23樓發表于: 2012-09-04 09:34

只看該作者 | 小中大

在PLC中編程就不要這么麻煩啦，要是在繼電器控制電路中，3-5個輸出還可以，再多幾點8點以上人家肯定會維修就會罵人啦，把簡單的搞復雜啦，我見過的只有游樂場不分設備是單按鈕的，還就是移印機、絲印機用單按鈕（單片機編程）其它沒見過。
