現在碰到一個問題   現在用兩個常開按鈕（不帶自鎖） 繼電器若干   我現在要通過雙啟來控制一個電磁閥接通    然后再通過其中一個按鈕就能復位電磁閥      這個電路該怎么設計

這個簡單，只需要兩個按扭分別控制一個繼電器，要復位的繼電器的常閉串在開啟電磁閥的繼電器的線圈上就可以了~

這是點按鈕控制啟停電路呀

這是單按鈕控制啟停電路呀

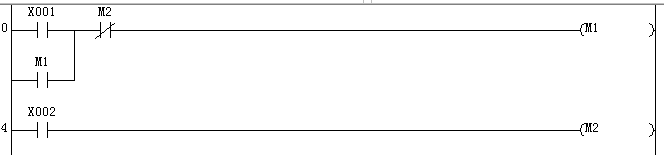

這樣就可以了，M1控制電磁閥

引用

引用第4樓hxl202319于2012-08-29 13:26發表的  :
這樣就可以了，M1控制電磁閥 [attachment=91203]

   不用PLC  只用繼電器

是繼電器，你換成繼電器就可以了

引用

引用第6樓hxl202319于2012-08-29 14:47發表的  :
是繼電器，你換成繼電器就可以了

你這個好像是一個按鈕啟動 一個按鈕停止是吧  我是要兩個按鈕做雙啟  然后用其中的一個按鈕復位     這應該怎么做呢      謝謝了

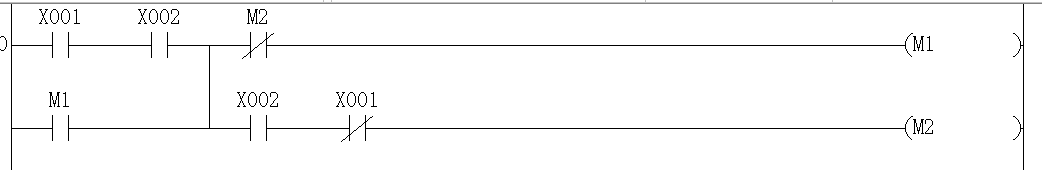

哦，那這樣，不過感覺不是很好，按鈕X1,X2都按下啟動，啟動后按X2停止，啟動時要求盡量先松開X2，再松開X1

引用

引用第8樓hxl202319于2012-08-29 15:23發表的  :
哦，那這樣，不過感覺不是很好，按鈕X1,X2都按下啟動，啟動后按X2停止，啟動時要求盡量先松開X2，再松開X1 [attachment=91211]

你那個X1 的  常閉點 要我怎么接線啊 我的按鈕時復歸型的

按鈕有兩組觸點的啊，X1選擇1常開1常閉，X2選擇2常開

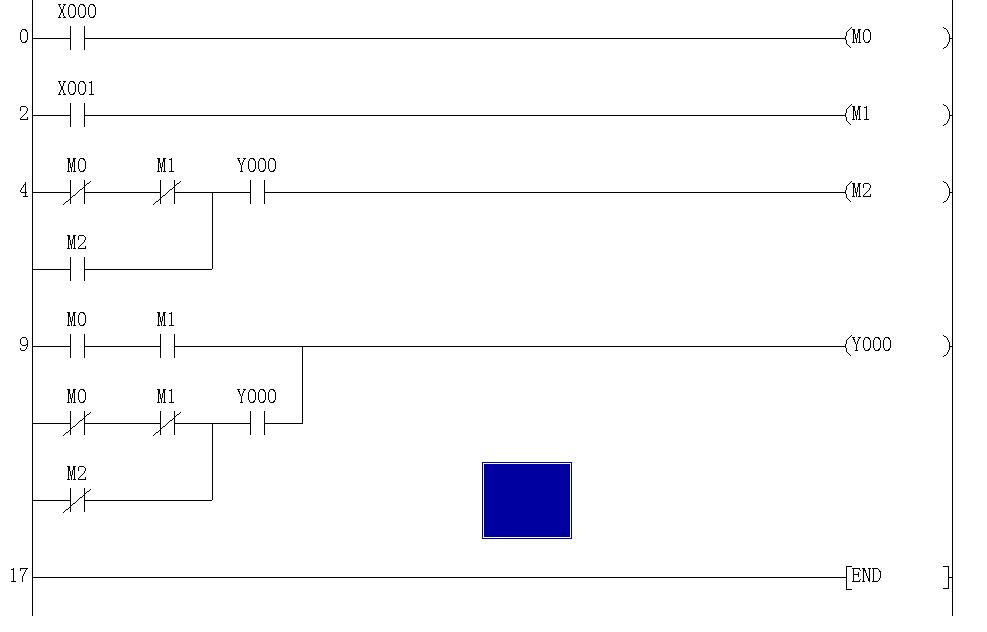

接成繼電器，用PLC調試過，能雙啟單停。
