plc接線圖_FX2N__必背.doc (44 K) 下载次数:228 如何跟據梯形圖來實物接線！
單看電路圖還可以接！換了梯形圖我就不太會了！！特別是輸出點是如何接線的！
大家能祥細的說說嘛！！！謝謝！
下面我上傳了附件，請大家指教一下！
為什么要接380伏呢！要是380伏又是怎么接法呢！！
220伏又怎么接呢！！

其實這不難
PLC 輸出端都有分區(COM1/COM2/COM3
可以看一下你的接點都有分開
假設你380V(一端)接COM1 那你的另一條380V的線)就要接在輸出接點(YXX)就要在COM1的那部分
如果你還要接220V 那你220V就要接到另外一個COM點上面然後另一個電源線接到你的對應的Y輸出點上

其實PLC輸出是以繼電器、晶體管、可控硅形式輸出的。
以繼電器為例，各輸出是PLC內部觸點（常開）的輸出。一些COM只是為了方便博接不同類型電壓等級而設置的，如果系統內電壓等級一致，則，允許將各COM連接在一起。
各輸出點與對應的PLC內部是一致的。

最好PLC輸出接24V小繼電器，然后繼電器在帶380V或220V線圈，這樣才保險

4樓說得對，我們生產線全是這樣接線。輸出接小繼電器，然后繼電器觸點接接觸器和較大的繼電器。

頂樓上，行業通常做法

對這樣不容易造成PLC觸點的燒壞

4樓說得對，這樣接保險，即使輸出負載有短路也不會損壞PLC接點

4樓正解

四樓 是一貫接法

按照四樓介紹的接線方式

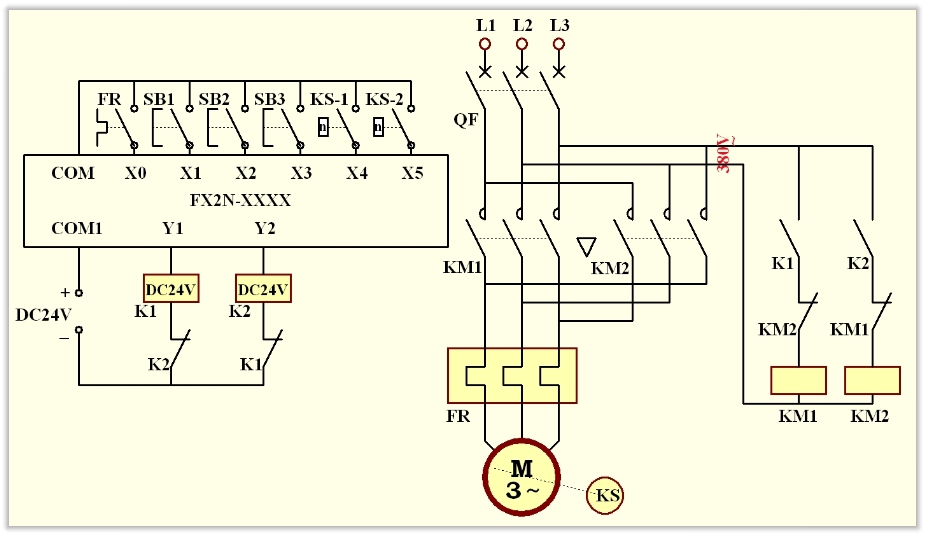

附圖：


K1、K2：小型直流繼電器；
KM1、KM2：交流接觸器。
僅供參考。

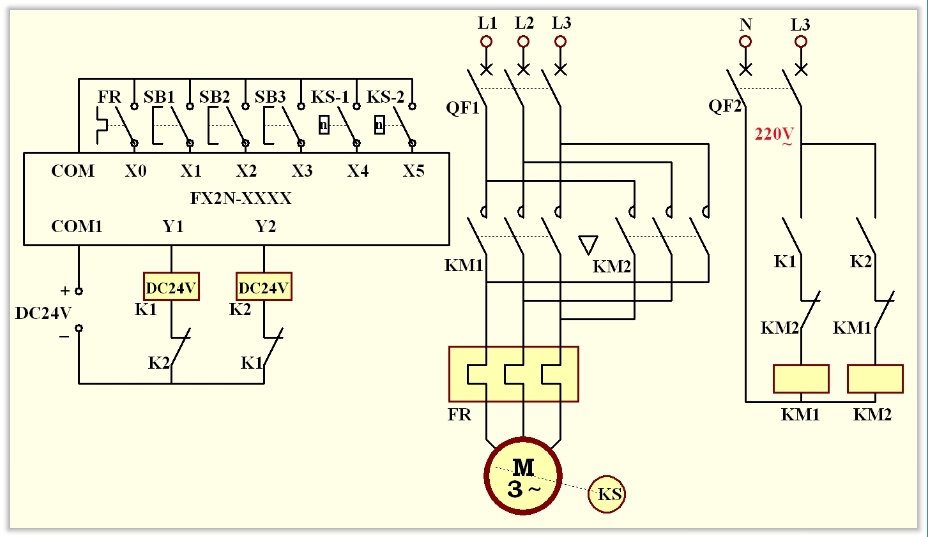

交流單相220v：


K1、K2：小型直流繼電器；
KM1、KM2：交流接觸器。
僅供參考。
