工控人家園 綜合討論 加熱器壞了或者斷線了需要報警，用低成本實現

奮斗人生

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 584 個
工控威望: 740 點
下載積分: 10839 分
在線時間: 68(小時)
注冊時間: 2011-09-05
最后登錄: 2025-07-26
查看奮斗人生的主題 / 回貼

24樓發表于: 2012-08-05 13:49

只看該作者 | 小中大

上圖說話！

yaanlh

yaanlh

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 267 個
工控威望: 449 點
下載積分: 63391 分
在線時間: 179(小時)
注冊時間: 2012-05-16
最后登錄: 2025-08-22
查看yaanlh的主題 / 回貼

25樓發表于: 2012-08-05 19:24

只看該作者 | 小中大

就是每一根電加熱都接一個電流表就曉得了，沒電流肯定壞了。指示燈是不能并聯的，比如220V你并聯在發熱管兩端指示燈亮，當發熱管壞指示燈也是亮的哦。所以是不能并聯的只能串聯指示燈，意識和保險壞指示燈亮時一個道理。

kerry

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 78 個
工控威望: 202 點
下載積分: 4732 分
在線時間: 37(小時)
注冊時間: 2012-03-06
最后登錄: 2025-07-02
查看kerry的主題 / 回貼

26樓發表于: 2012-08-05 22:52

只看該作者 | 小中大

學習啦！

gongyefanwei

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 31 個
工控威望: 143 點
下載積分: 4111 分
在線時間: 37(小時)
注冊時間: 2012-05-25
最后登錄: 2024-09-10
查看gongyefanwei的主題 / 回貼

27樓發表于: 2012-08-06 06:17

只看該作者 | 小中大

同意25樓，以前的廠就是這個方法，

zjp0903

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 163 點
下載積分: 2554 分
在線時間: 37(小時)
注冊時間: 2009-07-26
最后登錄: 2019-12-23
查看zjp0903的主題 / 回貼

28樓發表于: 2012-08-06 06:49

只看該作者 | 小中大

電流繼電器

tangwang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 330 個
工控威望: 392 點
下載積分: 1537 分
在線時間: 81(小時)
注冊時間: 2006-10-17
最后登錄: 2020-06-06
查看tangwang的主題 / 回貼

29樓發表于: 2012-08-06 14:25

只看該作者 | 小中大

電流互感器，用二次線路驅動指示燈，實驗證明可行？二次線路還要加轉換電路了

zhaiwenjun

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 39 個
工控威望: 94 點
下載積分: 1724 分
在線時間: 9(小時)
注冊時間: 2022-02-16
最后登錄: 2025-08-25
查看zhaiwenjun的主題 / 回貼

30樓發表于: 2022-03-01 12:28

只看該作者 | 小中大

引用
引用樓主dzhhwx于2012-08-03 11:23發表的加熱器壞了或者斷線了需要報警，用低成本實現 :
一個加熱箱有八根加熱管，在設備加熱的時候如果有其中一個加熱管壞了就要報警，什么辦法實現？

搞個電流變送器，監控電流

張jiafeng

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 111 點
下載積分: 1161 分
在線時間: 12(小時)
注冊時間: 2022-01-04
最后登錄: 2022-11-30
查看張jiafeng的主題 / 回貼

31樓發表于: 2022-03-01 13:07

只看該作者 | 小中大

淘寶搜加熱器斷線報警器，煒固有一款

payfsl

級別: 工控俠客

發送短信
加為好友

精華主題: 2 篇
發帖數量: 2630 個
工控威望: 2911 點
下載積分: 40118 分
在線時間: 490(小時)
注冊時間: 2010-08-03
最后登錄: 2025-08-17
查看payfsl的主題 / 回貼

32樓發表于: 2022-03-05 06:01

只看該作者 | 小中大

30樓正解

三人行必有我師焉，擇其善者而從之，學而不思則罔，思而不學則殆

qj_wgx

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 831 個
工控威望: 1074 點
下載積分: 2617 分
在線時間: 507(小時)
注冊時間: 2007-08-28
最后登錄: 2025-08-26
查看qj_wgx的主題 / 回貼

33樓發表于: 2022-03-05 13:22

只看該作者 | 小中大

電流開關唄，設定電流，小于這個設定電流就動作，當然還可能需要電流互感器，畢竟電流開關的范圍是有限的幾個

qj_wgx

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 831 個
工控威望: 1074 點
下載積分: 2617 分
在線時間: 507(小時)
注冊時間: 2007-08-28
最后登錄: 2025-08-26
查看qj_wgx的主題 / 回貼

34樓發表于: 2022-03-05 13:24

只看該作者 | 小中大

引用
引用第34樓qj_wgx于2022-03-05 13:22發表的 :
電流開關唄，設定電流，小于這個設定電流就動作，當然還可能需要電流互感器，畢竟電流開關的范圍是有限的幾個

不過如果考慮成本還是可以加熱器斷線報警器吧，原理是一樣的，成本會低一點

工控菜鳥

菜鳥一只

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 990 個
工控威望: 1169 點
下載積分: 13914 分
在線時間: 313(小時)
注冊時間: 2017-04-12
最后登錄: 2025-08-29
查看工控菜鳥的主題 / 回貼

35樓發表于: 2022-03-05 13:47

只看該作者 | 小中大

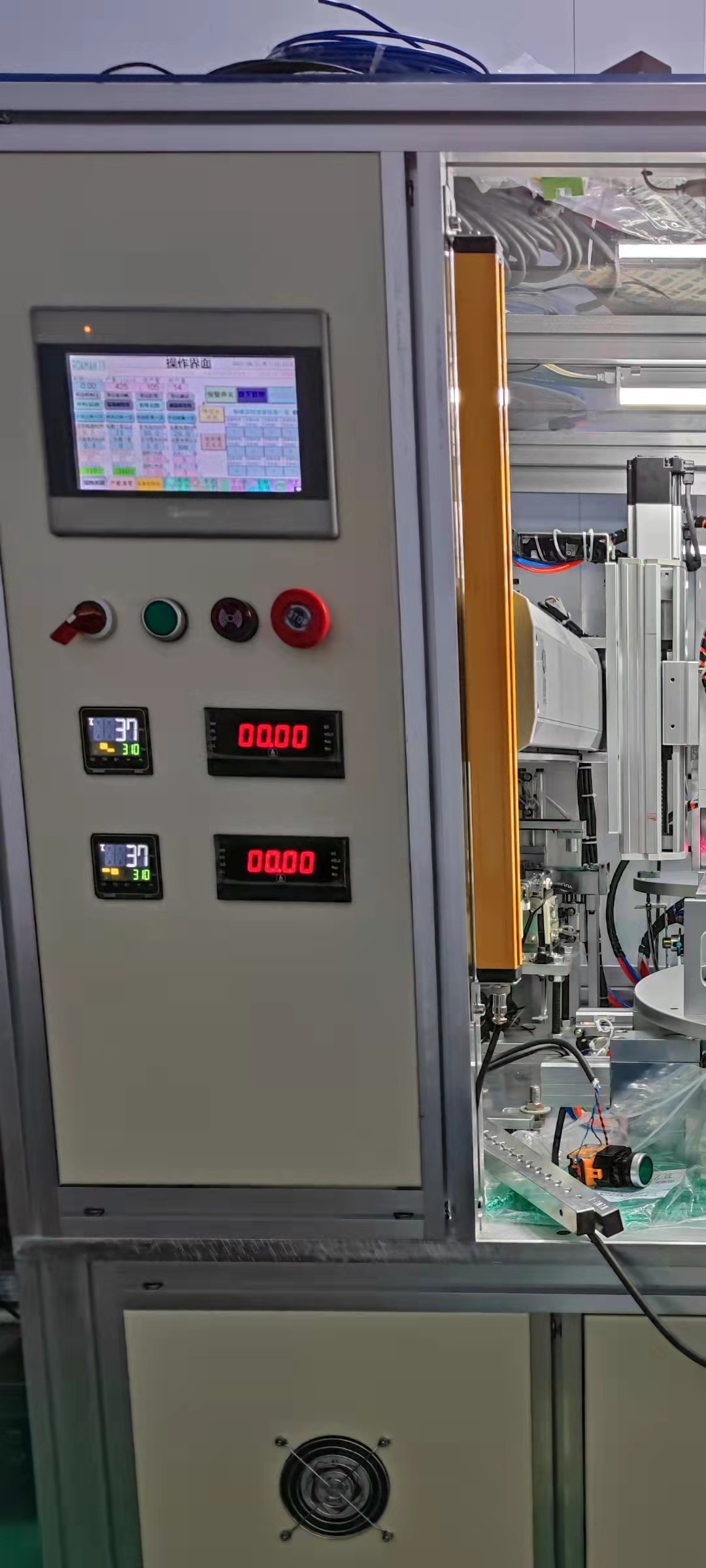

圖片：

我們當時加了電流表，并在屏幕顯示電流值，設置電流范圍
