知道這里高手輩出，現在出個簡單的問題讓大家討論討論，就是只用一個點動開關，接繼電器，控制一個馬達啟動和停止，不要接時間繼電器，這個開關不帶自鎖，看看大家有些什么辦法接出來呢。

堅士人

心動就要行動

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 453 個
工控威望: 561 點
下載積分: 18404 分
在線時間: 369(小時)
注冊時間: 2009-10-08
最后登錄: 2025-08-29
查看堅士人的主題 / 回貼

1樓發表于: 2012-07-07 17:43

只看該作者 | 小中大

2個中間繼電器+1個交流接觸器.不是很難.想想......

陳大圍

工控新人，還請多多指教

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1863(小時)
注冊時間: 2011-04-17
最后登錄: 2025-09-03
查看陳大圍的主題 / 回貼

2樓發表于: 2012-07-07 17:46

只看該作者 | 小中大

一個按鈕控制電機的啟停，老生常談的問題，實際意義又不大

專心學工控技術，請各位幫忙指教

550374389

！！！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的主題 / 回貼

3樓發表于: 2012-07-07 17:48

只看該作者 | 小中大

倒不如加多一個停止按鈕，用啟保停電路來得實際

abc2002831

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 282 個
工控威望: 456 點
下載積分: 942 分
在線時間: 194(小時)
注冊時間: 2009-05-23
最后登錄: 2025-06-15
查看abc2002831的主題 / 回貼

4樓發表于: 2012-07-07 18:44

只看該作者 | 小中大

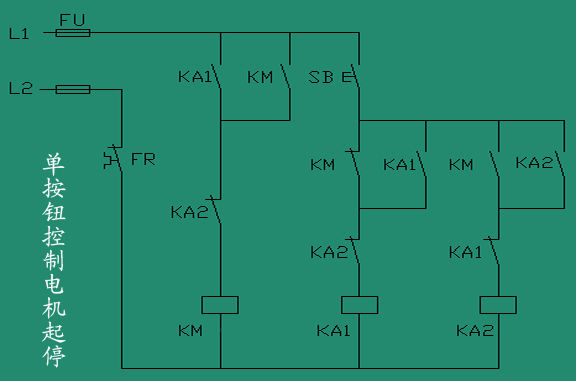

圖片：

說實話，剛開始我也想不出來

本帖最近評分記錄：

下載積分:+1(pengzengjun) S師父感覺電路有問題啊， ..

賞心悅目

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 351 個
工控威望: 1388 點
下載積分: 1667 分
在線時間: 884(小時)
注冊時間: 2008-12-24
最后登錄: 2025-09-02
查看賞心悅目的主題 / 回貼

5樓發表于: 2012-07-08 12:34

只看該作者 | 小中大

樓上正解，這個問題我冥思苦想了好久都沒有想出來，看似很簡單，真正做起來還是需要點水平才整得出來。
