工控人家園 綜合討論 無刷直流電機的驅動用PLC怎么控制呢？

forcible

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的主題 / 回貼

12樓發表于: 2012-06-18 20:04

只看該作者 | 小中大

引用
引用第10樓llb于2012-06-16 22:20發表的 :
電位器接了嗎

沒有接電位器

forcible

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的主題 / 回貼

13樓發表于: 2012-06-18 20:06

只看該作者 | 小中大

引用
引用第11樓ham910008于2012-06-18 13:26發表的 :
用PLC控制繼電器，再用繼電器去控制驅動的方向跟啟停觸點。邏輯順序按你的需要編寫！很簡單啊！

為什么要用繼電器呢？怎么用繼電器呢？

forcible

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的主題 / 回貼

14樓發表于: 2012-06-18 21:04

只看該作者 | 小中大

圖片：

這是電機和驅動圖

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的主題 / 回貼

15樓發表于: 2012-06-18 21:35

只看該作者 | 小中大

圖片：

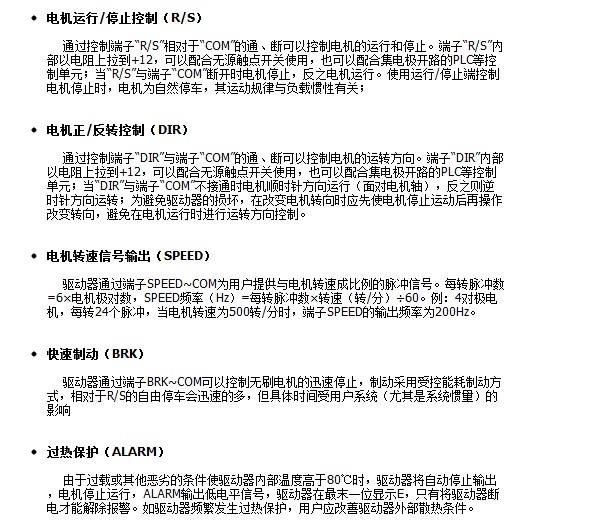

網上有說明！你用BL0408 百度一下

forcible

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的主題 / 回貼

16樓發表于: 2012-06-19 11:16

只看該作者 | 小中大

高手看看，這是個教學用的小東西，買回來人家把線都接好了，我按照說明書，把R/S和S-連接起來，電機不轉啊，說明書我下了，誰要我可以給他，是我理解說明書錯誤錯誤了么

liulungao

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 127 個
工控威望: 229 點
下載積分: 8363 分
在線時間: 80(小時)
注冊時間: 2010-04-10
最后登錄: 2019-05-13
查看liulungao的主題 / 回貼

17樓發表于: 2012-06-19 11:35

只看該作者 | 小中大

無刷直流電機的驅動是外部供電的 0~~~10V 直流電壓 S- 接負極正極要控制信號端子通過PLC 輸出再直流電機驅動器就好了。

forcible

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的主題 / 回貼

18樓發表于: 2012-06-19 11:47

只看該作者 | 小中大

引用
引用第17樓liulungao于2012-06-19 11:35發表的 :
無刷直流電機的驅動是外部供電的 0~~~10V 直流電壓 S- 接負極正極要控制信號端子通過PLC 輸出再直流電機驅動器就好了。

說明書上說是24V-48v直流驅動的，說明書上說電機的啟停是通過R/S端子和s-的通斷來控制的，我接上這兩個端子，電機不轉啊。是我想錯了么？

hanqin

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1236 個
工控威望: 1226 點
下載積分: 2927 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的主題 / 回貼

19樓發表于: 2012-06-19 11:55

只看該作者 | 小中大

把你的電路圖發上來看看。

forcible

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的主題 / 回貼

20樓發表于: 2012-06-20 21:04

只看該作者 | 小中大

圖片：

電路圖？什么電路圖？
我仔細看了看說明書，是不是還要把speed驅動器信號輸出端子和s-端子接上呢？
這是驅動器說明書的典型接線圖，我這個是買回來人家接好的，和說明書差距很大

forcible

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的主題 / 回貼

21樓發表于: 2012-06-20 21:06

只看該作者 | 小中大

請高手看看上面的照片，那個是人家給接好的線，其中S-就引出來了三次

forcible

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的主題 / 回貼

22樓發表于: 2012-06-22 08:45

只看該作者 | 小中大

沒有人啊

weilinyi

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 440 個
工控威望: 4329 點
下載積分: 3223 分
在線時間: 545(小時)
注冊時間: 2009-11-21
最后登錄: 2018-08-27
查看weilinyi的主題 / 回貼

23樓發表于: 2012-06-22 12:59

只看該作者 | 小中大

你那電位器不要經過開關控制、直接進輸入端，
