求用一個按鈕啟動，繼電器驅動電機正反轉控制電路圖。

[ 此帖被luihua在2012-06-11 22:55重新編輯 ]

路在何方

路漫漫其修遠兮，吾將上下而求索。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1109 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-11-18
查看路在何方的主題 / 回貼

1樓發表于: 2012-06-10 08:50

只看該作者 | 小中大

LD X0 ALTP YO
LDI Y0 OUT Y1

xiajikang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 11 個
工控威望: 118 點
下載積分: 518 分
在線時間: 10(小時)
注冊時間: 2012-06-03
最后登錄: 2018-03-15
查看xiajikang的主題 / 回貼

2樓發表于: 2012-06-10 09:36

只看該作者 | 小中大

圖片：

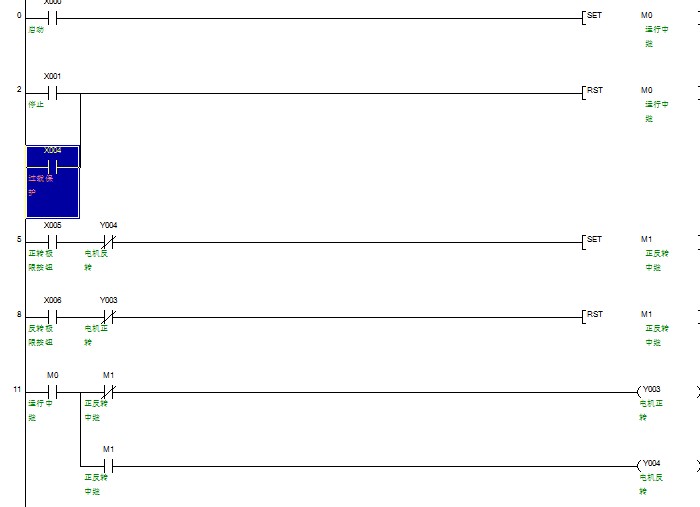

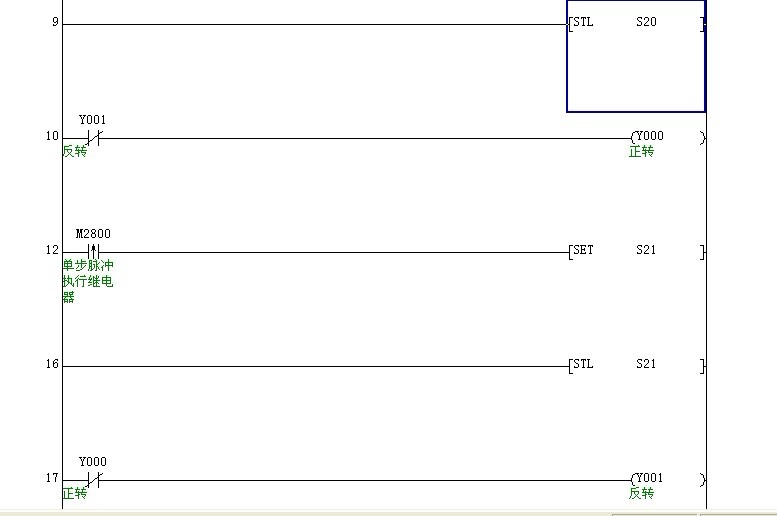

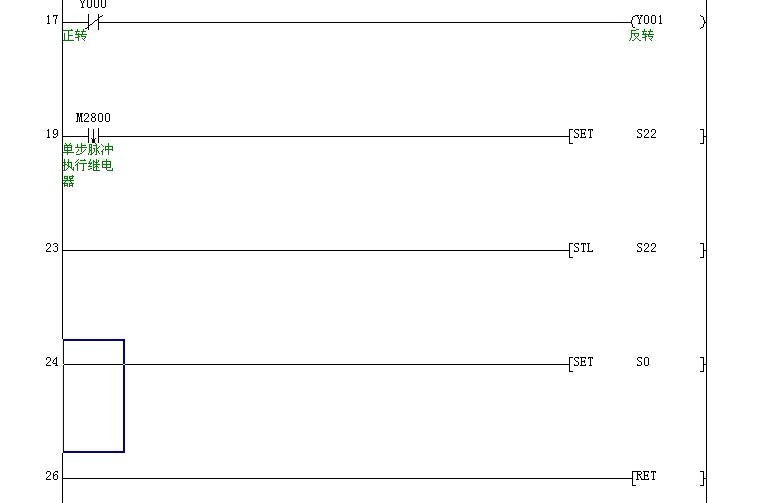

m2800接通的時候，只會接通離自己線圈最近的一個脈沖，所以這個圖可以解釋一個點動按鈕控制電機正反轉（在書上看見的，小牛試刀寫的，如有錯誤，望糾正）

meipingboy

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 529 個
工控威望: 736 點
下載積分: 9650 分
在線時間: 613(小時)
注冊時間: 2009-09-13
最后登錄: 2025-08-25
查看meipingboy的主題 / 回貼

3樓發表于: 2012-06-10 10:13

只看該作者 | 小中大

引用
引用第1樓長豐實業于2012-06-10 08:50發表的  :
LD X0  ALTP YO
LDI Y0  OUT Y1

一接通電源，Y1 已有輸出。

我做了一個，模擬了一下，還可以。

活到老學到老：還有 8 分沒學到

550374389

！！！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的主題 / 回貼

4樓發表于: 2012-06-10 14:41

只看該作者 | 小中大

圖片：

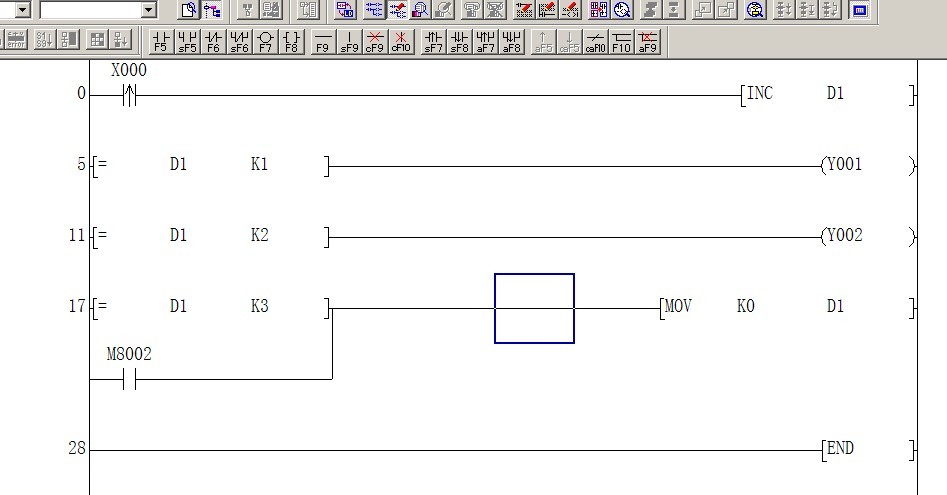

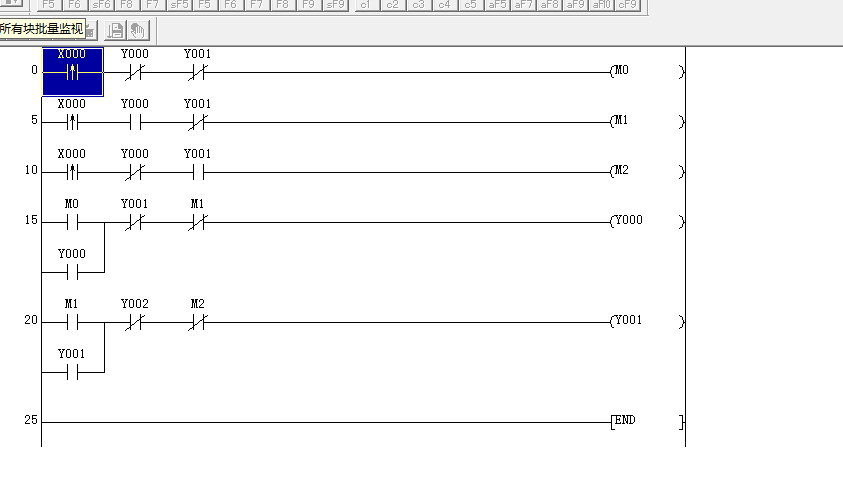

x0啟動 Y0正轉 Y1反轉

meipingboy

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 529 個
工控威望: 736 點
下載積分: 9650 分
在線時間: 613(小時)
注冊時間: 2009-09-13
最后登錄: 2025-08-25
查看meipingboy的主題 / 回貼

5樓發表于: 2012-06-11 07:55

只看該作者 | 小中大

樓上沒模擬測試過吧。
第 20 這一行的 Y002，打錯了，應該是Y000.

活到老學到老：還有 8 分沒學到

550374389

！！！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的主題 / 回貼

6樓發表于: 2012-06-11 09:13

只看該作者 | 小中大

謝謝樓上更正，是Y0，不過仿真是并沒有發現不對，奇怪了

huxingtiandi

凡人

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 506 個
工控威望: 641 點
下載積分: 14107 分
在線時間: 134(小時)
注冊時間: 2012-04-20
最后登錄: 2025-07-01
查看huxingtiandi的主題 / 回貼

7樓發表于: 2012-06-11 19:46

只看該作者 | 小中大

條條大路通羅馬

侯寶

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 228 個
工控威望: 305 點
下載積分: 5868 分
在線時間: 29(小時)
注冊時間: 2012-06-11
最后登錄: 2014-10-22
查看侯寶的主題 / 回貼

8樓發表于: 2012-06-12 08:55

只看該作者 | 小中大

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3401 個
工控威望: 3199 點
下載積分: 70698 分
在線時間: 1609(小時)
注冊時間: 2008-04-20
最后登錄: 2025-08-11
查看wwcwwc的主題 / 回貼

9樓發表于: 2012-06-12 09:20

只看該作者 | 小中大

一個問題需要大家注意，就是PLC輸出一定需要再加上接觸器互鎖。

huhaiming

上海

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 487 個
工控威望: 590 點
下載積分: 11623 分
在線時間: 289(小時)
注冊時間: 2011-04-09
最后登錄: 2021-09-25
查看huhaiming的主題 / 回貼

10樓發表于: 2012-06-18 09:47

只看該作者 | 小中大

一個問題需要大家注意，就是PLC輸出一定需要再加上接觸器互鎖。

ytmsymlf
