工控人家園 綜合討論 求懂Autocad Elctrical 2012的老師指教，輸出成PDF怎么這樣啊？

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

樓主發表于: 2012-02-18 14:05

只看樓主 | 小中大

別人輸出 PDF 就是黑白的，很好看啊

我輸出就是原來圖紙上的顏色，我也要輸出黑白的啊，怎么弄成黑白的呢？

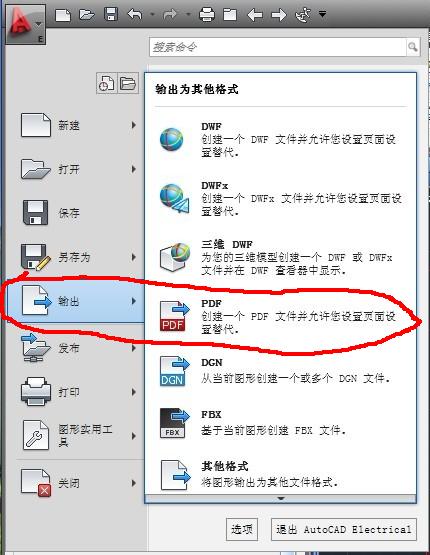

都是從這里輸出的PDF 一個就是彩色一個就是黑白的！

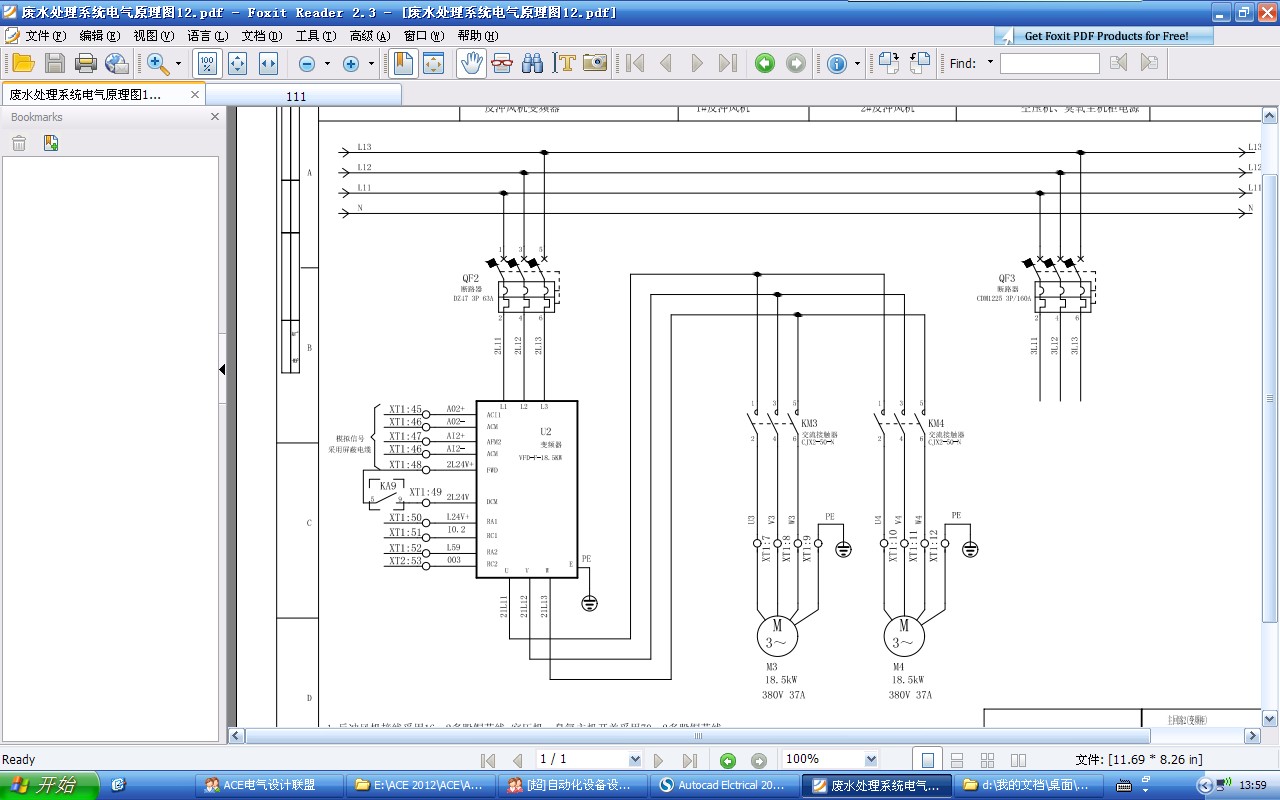

別人的

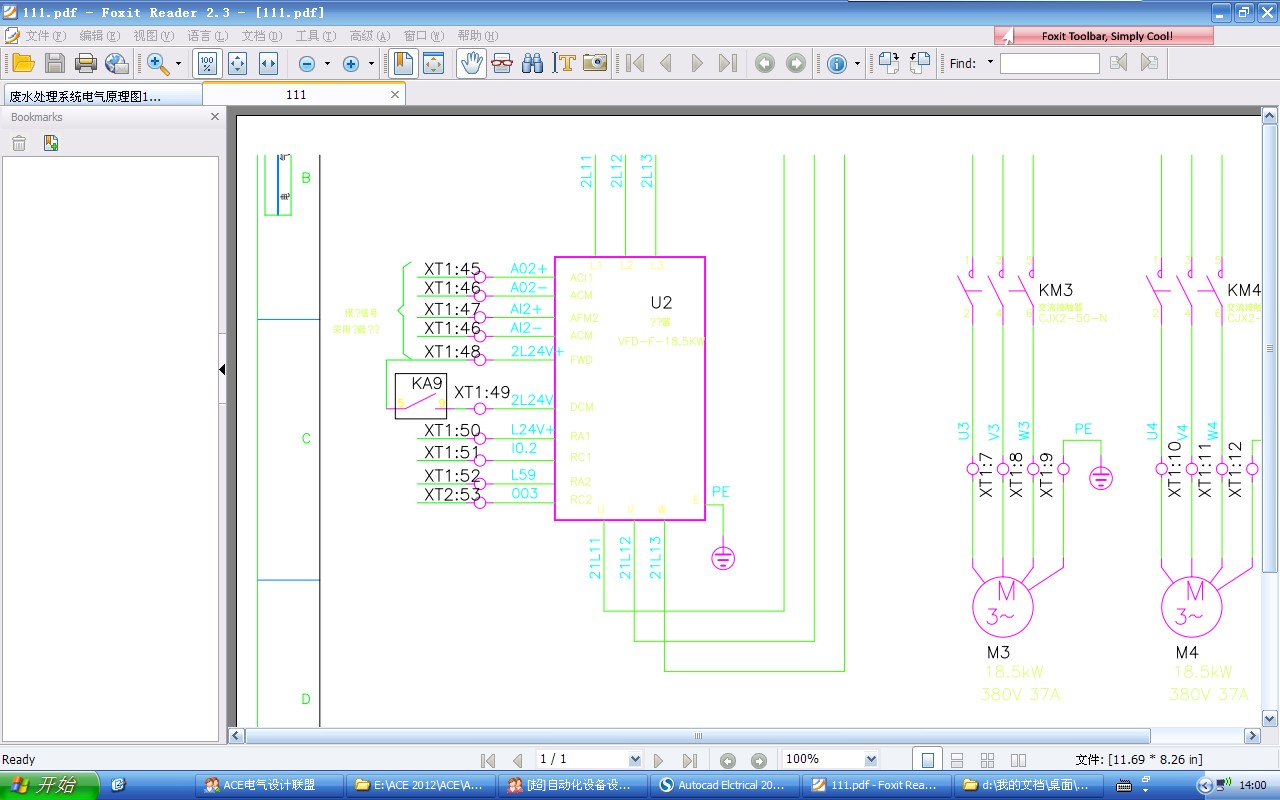

我的

[ 此帖被月澤在2012-02-18 22:08重新編輯 ]

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com

550374389

！！！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的主題 / 回貼

1樓發表于: 2012-02-18 14:11

只看該作者 | 小中大

進來學習學習

祥林嫂

做工控人，不停地學習，不停地分享、交流。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 912 個
工控威望: 6785 點
下載積分: 5550 分
在線時間: 290(小時)
注冊時間: 2012-02-13
最后登錄: 2019-03-28
查看祥林嫂的主題 / 回貼

2樓發表于: 2012-02-18 14:34

只看該作者 | 小中大

月澤兄的顏色搭配大亮啊~

同樓上來學習

dreamflylau

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 430 個
工控威望: 564 點
下載積分: 4456 分
在線時間: 102(小時)
注冊時間: 2012-02-03
最后登錄: 2025-05-22
查看dreamflylau的主題 / 回貼

3樓發表于: 2012-02-18 16:20

只看該作者 | 小中大

去把背景調整為白色

本帖最近評分記錄：

下載積分:+1(月澤) 在哪里調整呀？求指教啊

小蜜蜂

你讓我滾，我滾了。你讓我回來，對不起，滾遠了...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1413 個
工控威望: 1520 點
下載積分: 13299 分
在線時間: 2225(小時)
注冊時間: 2008-03-19
最后登錄: 2025-08-30
查看小蜜蜂的主題 / 回貼

4樓發表于: 2012-02-18 16:27

只看該作者 | 小中大

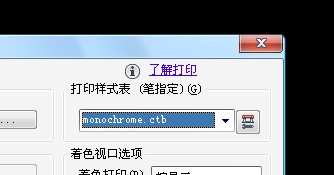

打印樣式選如圖

本帖最近評分記錄：

下載積分:+1(月澤) 是輸出PDF文件，不是打印 ..

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

5樓發表于: 2012-02-18 22:12

只看該作者 | 小中大

在ACE里面也是彩色的輸出黑白的是網上下來的圖紙，

輸出彩色的是我自己畫的圖紙

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

6樓發表于: 2012-02-18 23:12

只看該作者 | 小中大

求指教

ACE 2012 輸出PDF文件打開之后是彩色，我只想要黑白的怎么操作？

同樣網上下來的圖紙輸出保存PDF就是黑白的，我畫的輸出就是彩色。怎么會出現這個情況呢？

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com

小蜜蜂

你讓我滾，我滾了。你讓我回來，對不起，滾遠了...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1413 個
工控威望: 1520 點
下載積分: 13299 分
在線時間: 2225(小時)
注冊時間: 2008-03-19
最后登錄: 2025-08-30
查看小蜜蜂的主題 / 回貼

7樓發表于: 2012-02-19 07:55

只看該作者 | 小中大

圖片：

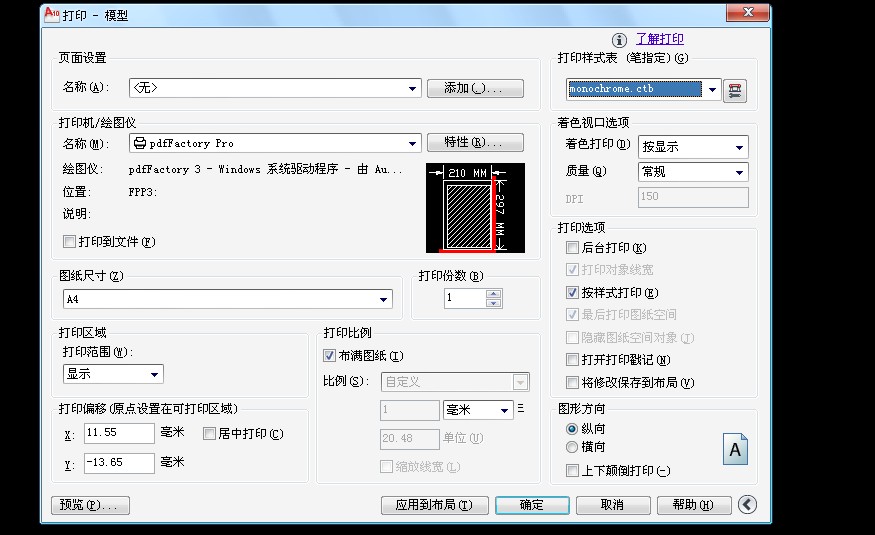

樓主，你錯了，不要選擇輸出，要選打印，然后打印機選擇如圖，打印樣式選擇如圖就可以了。我就是這么弄得。

小蜜蜂

你讓我滾，我滾了。你讓我回來，對不起，滾遠了...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1413 個
工控威望: 1520 點
下載積分: 13299 分
在線時間: 2225(小時)
注冊時間: 2008-03-19
最后登錄: 2025-08-30
查看小蜜蜂的主題 / 回貼

8樓發表于: 2012-02-19 07:58

只看該作者 | 小中大

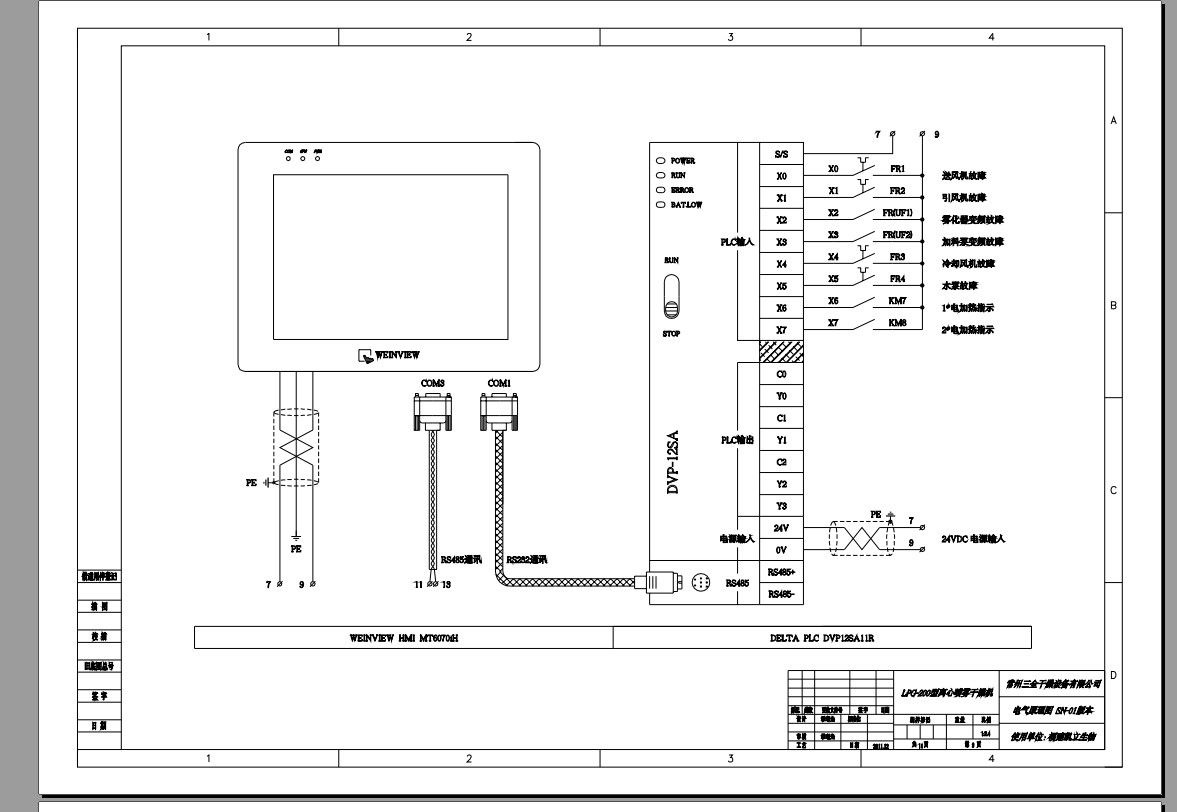

你看我轉換成的PDF文件

本帖最近評分記錄：

下載積分:+5(月澤) 如果多張圖紙也可以嗎？

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8311 個
工控威望: 10445 點
下載積分: 21253 分
在線時間: 3122(小時)
注冊時間: 2007-03-01
最后登錄: 2025-08-30
查看guochunyi的主題 / 回貼

9樓發表于: 2012-02-19 08:04

只看該作者 | 小中大

正如小蜜蜂所說，是選擇虛擬打印機打印，設置為黑白就可以了。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

10樓發表于: 2012-02-19 09:10

只看該作者 | 小中大

弄出來了不過很難看，估計字體不對吧！

都看不出是什么字啦！

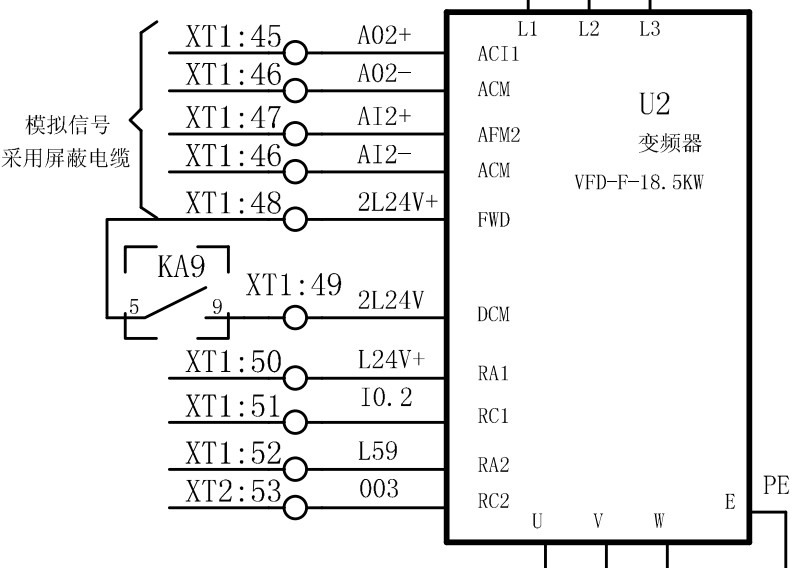

下面這個就是用輸出變換出來的 PDF，(不是用打印)人家的字就很好看哦！
網上下的圖紙變換的PDF

廢水處理系統電氣原理圖.rar (898 K) 下载次数:28

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com

小蜜蜂

你讓我滾，我滾了。你讓我回來，對不起，滾遠了...

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1413 個
工控威望: 1520 點
下載積分: 13299 分
在線時間: 2225(小時)
注冊時間: 2008-03-19
最后登錄: 2025-08-30
查看小蜜蜂的主題 / 回貼

11樓發表于: 2012-02-19 11:28

只看該作者 | 小中大

如果用pdfFactory pro這個的話，多張圖紙可以打印成1個PDF文檔。
