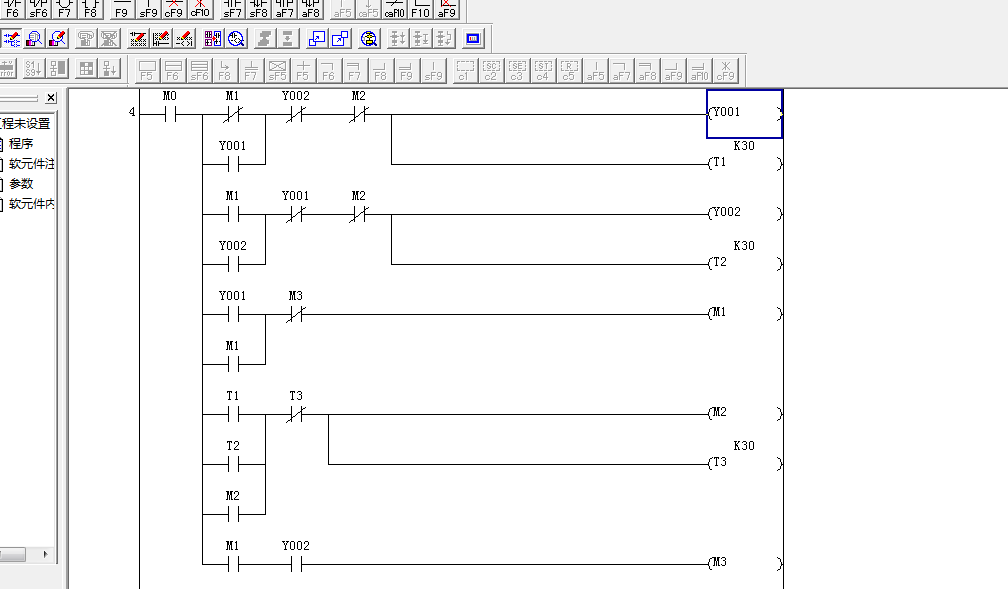

再傳一個

我用兩個做過，電路還是有點難度的

引用

引用第32樓shi2999于2012-05-01 10:26發表的  :
這不是我畫的，它是supermax畫的圖簡單可行，能很容易轉成繼電器電路。
Y3和Y4是正反轉。

我感覺這個圖有點問題！！請再仔細驗證下！

引用

引用第38樓lu831226于2012-05-01 22:25發表的  :

我感覺這個圖有點問題！！請再仔細驗證下！

放心！這圖可靠性極高。你懷疑只因你對繼電器控制的單按鈕啟停電路的不了解而爾，這電路非常巧妙地應用了單按鈕啟停電路。

引用

引用第32樓shi2999于2012-05-01 10:26發表的  :
這不是我畫的，它是supermax畫的圖簡單可行，能很容易轉成繼電器電路。
Y3和Y4是正反轉。

說說我的看法：Y4的起動條件是Y5的常開，而Y5的停止條件是Y4的常閉，用PLC實現的話，沒問題，但如果改用繼電器控制的話，由于一般繼電器觸點動作都是常閉點先斷開的，所以不知Y4線圈得電后會不會沒有來得及自鎖就失去了得電的條件（Y5常開點)而無法自鎖呢？？所以我也覺得有點懸，但我也沒實際接過這電路

引用

引用第40樓550374389于2012-05-01 23:26發表的  :

說說我的看法：Y4的起動條件是Y5的常開，而Y5的停止條件是Y4的常閉，用PLC實現的話，沒問題，但如果改用繼電器控制的話，由于一般繼電器觸點動作都是常閉點先斷開的，所以不知Y4線圈得電后會不會沒有來得及自鎖就失去了得電的條件（Y5常開點)而無法自鎖呢？？所以我也覺得有點懸，但我也沒實際接過這電路

這個觀點不錯，在繼電器電路中由于Y1第二次吸合時Y5是的處于吸合壯態所以Y4會優先得電，但會同時先斷開Y5的電，但不要忘了Y5的繼電器本來是吸著的，要磁飽和壯態轉換到失磁壯態要一定的時間，在這期間Y5的常開觸點還是保持吸合為Y4不間斷供電，Y4就是利用這個時間空隙達到自鎖壯態，這種轉換電路在外國設備廣泛應用幾十年。

謝謝樓上大哥的解答，小弟又長見識了

32樓正解。。。。多么完美的程序呀

Doc1.doc (33 K) 下载次数:18

41樓解釋得很精彩

向同行學習

如果將另一個接觸器與T2線圈并聯，作為紅綠燈控制蠻不錯的呢
