工控人家園 綜合討論 三地控制一個燈的程序？求解

老大很悲傷

冰凍三尺非一日之寒

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 287 個
工控威望: 526 點
下載積分: 4025 分
在線時間: 173(小時)
注冊時間: 2011-11-02
最后登錄: 2025-08-15
查看老大很悲傷的主題 / 回貼

樓主發表于: 2012-04-26 22:51

只看樓主 | 小中大

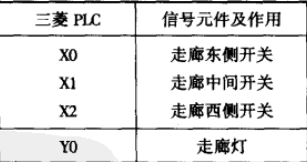

感覺這程序不對呀？ X0 X1 X2 都可以控制y0的輸出到底對不對？這可是資料里看到的

gaogaiga

新會是全廣東工資最低。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 814 個
工控威望: 870 點
下載積分: 8842 分
在線時間: 777(小時)
注冊時間: 2008-02-21
最后登錄: 2024-11-19
查看gaogaiga的主題 / 回貼

1樓發表于: 2012-04-26 23:09

只看該作者 | 小中大

畫個卡諾圖分析
模擬一下
不就清楚了嗎

幕晨曦

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 116 點
下載積分: 1082 分
在線時間: 5(小時)
注冊時間: 2012-04-09
最后登錄: 2012-08-27
查看幕晨曦的主題 / 回貼

2樓發表于: 2012-04-26 23:36

只看該作者 | 小中大

你這到底要實現什么控制效果啊？

遺忘

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 47 個
工控威望: 159 點
下載積分: 2490 分
在線時間: 16(小時)
注冊時間: 2012-04-23
最后登錄: 2013-07-30
查看遺忘的主題 / 回貼

3樓發表于: 2012-04-27 01:11

只看該作者 | 小中大

程序肯定不對，Y0的自鎖都沒有，寫好程序后仿真一下看看就知道了

slik

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 918 個
工控威望: 1189 點
下載積分: 5903 分
在線時間: 547(小時)
注冊時間: 2008-06-01
最后登錄: 2025-09-02
查看slik的主題 / 回貼

4樓發表于: 2012-04-27 08:05

只看該作者 | 小中大

對啊，畫一個卡諾圖。。。

lichenhui333

只有搞不定的人，沒有搞不定的事。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 566 個
工控威望: 4091 點
下載積分: 7994 分
在線時間: 506(小時)
注冊時間: 2010-12-21
最后登錄: 2020-12-14
查看lichenhui333的主題 / 回貼

5樓發表于: 2012-04-27 08:08

只看該作者 | 小中大

一般人家只是接線就可以實現了，用PLC奢侈的很啊

eb545

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 271 個
工控威望: 421 點
下載積分: 3613 分
在線時間: 65(小時)
注冊時間: 2011-10-24
最后登錄: 2023-12-19
查看eb545的主題 / 回貼

6樓發表于: 2012-04-27 08:15

只看該作者 | 小中大

這個程序是對的，燈的開關是雙聯開關，不用自鎖
第一行都是常閉，當隨便一個斷開，則二、三、四行中有一行是有兩個處于閉合狀態，由另一個可以控制燈。

[ 此帖被eb545在2012-04-27 08:25重新編輯 ]

linyi

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 164 個
工控威望: 5115 點
下載積分: 40678 分
在線時間: 260(小時)
注冊時間: 2007-04-24
最后登錄: 2023-06-20
查看linyi的主題 / 回貼

7樓發表于: 2012-04-27 08:16

只看該作者 | 小中大

這個程序是能實現三地控制一盞燈的要求的。

永遠的菜鳥

ccyang0124

你牛，我就向你學習了。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 374 個
工控威望: 500 點
下載積分: 4586 分
在線時間: 123(小時)
注冊時間: 2012-03-28
最后登錄: 2025-07-18
查看ccyang0124的主題 / 回貼

8樓發表于: 2012-04-27 09:53

只看該作者 | 小中大

還是六樓說的比較明白，你應該把PLC外部接線圖紙也發上來。雙聯開關！！！！！！

lxc429390625

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 108 個
工控威望: 1628 點
下載積分: 2517 分
在線時間: 94(小時)
注冊時間: 2012-01-30
最后登錄: 2024-12-11
查看lxc429390625的主題 / 回貼

9樓發表于: 2012-04-27 10:11

只看該作者 | 小中大

簡單的動作，頭痛的接線

a115285978

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 122 個
工控威望: 217 點
下載積分: 774 分
在線時間: 15(小時)
注冊時間: 2009-11-12
最后登錄: 2016-11-06
查看a115285978的主題 / 回貼

10樓發表于: 2012-04-27 10:18

只看該作者 | 小中大

用PLC太浪費

喜歡工控

hyundai天梭

忙里偷閑

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 401 個
工控威望: 463 點
下載積分: 7122 分
在線時間: 678(小時)
注冊時間: 2008-11-07
最后登錄: 2025-06-21
查看hyundai天梭的主題 / 回貼

11樓發表于: 2012-04-27 10:58

只看該作者 | 小中大

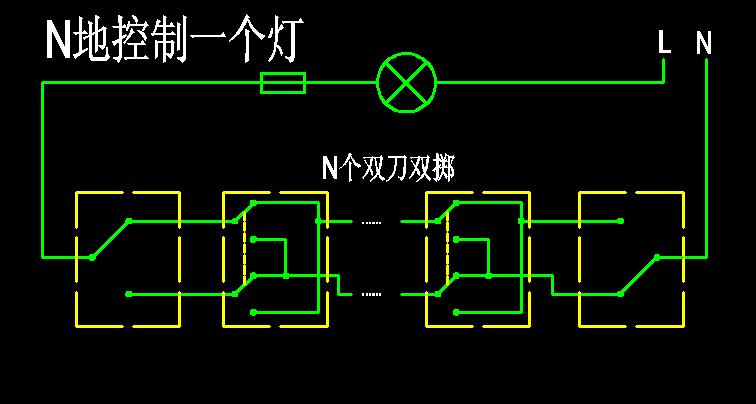

直接上圖..N地控制,經濟適用..

[ 此帖被hyundai天梭在2012-04-27 11:20重新編輯 ]

本帖最近評分記錄：

下載積分:+1(王大帥) 優秀文章
