樓主發表于: 2012-02-15 22:09

只看樓主 | 小中大

大家有做化妝品設備的嗎？請教個問題：軟管色標定位，就是讓步進或伺服馬達帶著軟管高速旋轉，當色標電眼照檢測到色標后，控制馬達減速定位停止。像三菱DRVI 松下DMV H108 DT90052這樣的普通控制方法都試過，定位精度達不到要求，請各位高手發表意見！謝謝！

這個動作須在0.7秒之內完成

[ 此帖被gongyekongzh在2012-03-01 18:56重新編輯 ]

gongyekongzh

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gongyekongzh的主題 / 回貼

1樓發表于: 2012-02-15 22:14

只看該作者 | 小中大

圖片：

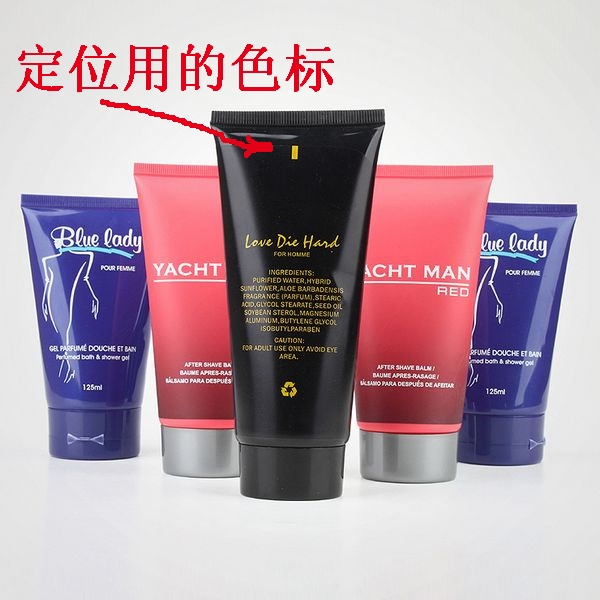

大家看到軟管尾部的黑色的點嗎？這個就是用來定位的色標點

gongyekongzh

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gongyekongzh的主題 / 回貼

2樓發表于: 2012-02-15 22:17

只看該作者 | 小中大

當馬達帶著軟管轉到色標在中間時完成定位，尾部加熱后夾具夾緊完成封尾，

像三菱DRVI 松下DMV H108 DT90052這樣的普通控制方法都試過，定位精度達不到要求，請各位高手發表意見！謝謝！

gongyekongzh

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gongyekongzh的主題 / 回貼

3樓發表于: 2012-02-15 22:23

只看該作者 | 小中大

圖片：

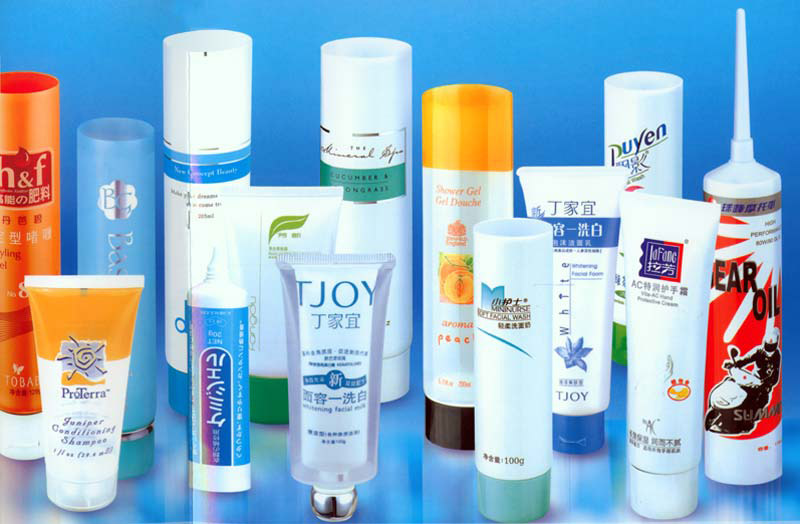

再看這個

huangyue

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 339 個
工控威望: 2884 點
下載積分: 11558 分
在線時間: 366(小時)
注冊時間: 2010-12-21
最后登錄: 2025-07-22
查看huangyue的主題 / 回貼

4樓發表于: 2012-02-15 22:43

只看該作者 | 小中大

什么PLC,精度要求到什么程度呢，色標用什么檢測的？

gongyekongzh

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gongyekongzh的主題 / 回貼

5樓發表于: 2012-02-15 23:07

只看該作者 | 小中大

回樓上的：松下FPX，三菱FX1S,2N,3U都試過，色標用色標電眼檢測的，精度要求正負0.5~1mm

rockyhuo

專業制造全伺服高速衛生巾機器

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1610 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 440(小時)
注冊時間: 2008-07-14
最后登錄: 2025-08-22
查看rockyhuo的主題 / 回貼

6樓發表于: 2012-02-16 00:08

只看該作者 | 小中大

我看不一定是指令的問題，機械上問題多點，打滑，皮帶松緊機械的間隙，加減速時間和使用曲線也有關系。

本帖最近評分記錄：

下載積分:+1(gongyekongzh) 都檢查過

變頻器中心放卷，可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
QQ:84818626
電話:18923140420

awwwpa

西門子SMART，安川MP2300，歐姆龍觸摸屏,豐煒

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 763 個
工控威望: 859 點
下載積分: 1762 分
在線時間: 998(小時)
注冊時間: 2007-07-16
最后登錄: 2025-08-23
查看awwwpa的主題 / 回貼

7樓發表于: 2012-02-16 04:05

只看該作者 | 小中大

色標電眼反應慢吧

本帖最近評分記錄：

下載積分:+1(gongyekongzh) 施克電眼

QQ106748835

gongyekongzh

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gongyekongzh的主題 / 回貼

8樓發表于: 2012-02-16 07:54

只看該作者 | 小中大

色標電眼是：SICK KT5W-2N1116

rockyhuo

專業制造全伺服高速衛生巾機器

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1610 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 440(小時)
注冊時間: 2008-07-14
最后登錄: 2025-08-22
查看rockyhuo的主題 / 回貼

9樓發表于: 2012-02-16 08:05

只看該作者 | 小中大

停止速率有多快？

niningtt

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1234 個
工控威望: 3554 點
下載積分: 852 分
在線時間: 462(小時)
注冊時間: 2010-08-24
最后登錄: 2025-09-02
查看niningtt的主題 / 回貼

10樓發表于: 2012-02-16 09:28

只看該作者 | 小中大

這個精度不算高，對于伺服來說。如果機械上OK，那么建議你使用原點回歸指令，檢測到色表后低速到色標結束停止，這就是這個指令的最大好處，低速設置慢一些

liuhanqi

活著就要做貢獻！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1226 個
工控威望: 3725 點
下載積分: 6181 分
在線時間: 378(小時)
注冊時間: 2008-03-04
最后登錄: 2017-06-16
查看liuhanqi的主題 / 回貼

11樓發表于: 2012-02-16 13:04

只看該作者 | 小中大

6樓說的有道理。

學無止境，永遠是學生。
