工控人家園 綜合討論 請高手看一下，哪里有問題？

forcible

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的主題 / 回貼

樓主發表于: 2012-04-10 00:03

只看樓主 | 小中大

如圖，三菱PLC交通燈
東西綠Y1黃Y2紅Y3
南北綠Y5黃Y6紅Y4
紅燈35S，綠燈30S,閃3S，然后黃燈2S
為什么我用步進梯形圖編的不能朝下一步步的走
我自己也感覺狀態步轉移這里有問題，怎么改？這里一般怎么設定？

forcible

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的主題 / 回貼

1樓發表于: 2012-04-10 00:07

只看該作者 | 小中大

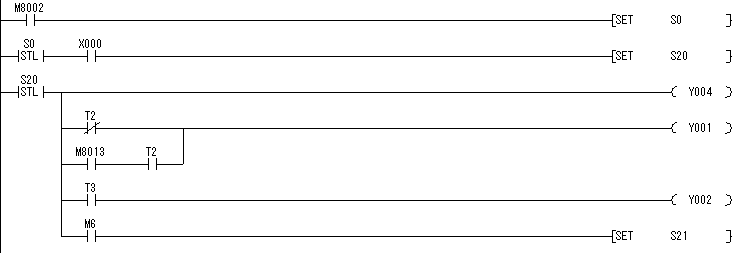

描述：先是設定開關
圖片：

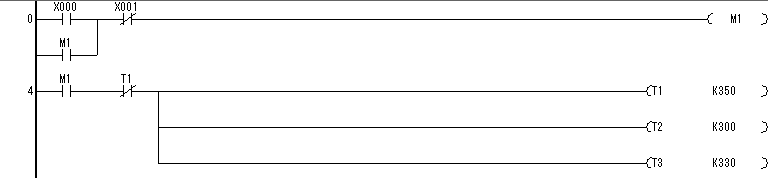

描述：2設定時序
圖片：

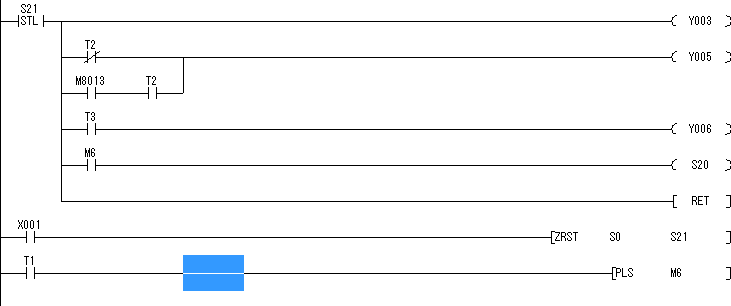

描述：3驅動負載
圖片：

這是圖

forcible

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的主題 / 回貼

2樓發表于: 2012-04-10 00:12

只看該作者 | 小中大

我是用T1來做轉移條件的，怕T1不好使，就用T1驅動輸出脈沖m6來做轉移條件，結果下午在機子上試，就是過不去

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6818 個
工控威望: 38422 點
下載積分: 12607 分
在線時間: 9748(小時)
注冊時間: 2006-09-13
最后登錄: 2025-08-26
查看cvlsam的主題 / 回貼

3樓發表于: 2012-04-10 05:58

只看該作者 | 小中大

引用
引用第2樓forcible于2012-04-10 00:12發表的 :
我是用T1來做轉移條件的，怕T1不好使，就用T1驅動輸出脈沖m6來做轉移條件，結果下午在機子上試，就是過不去

M6在步之外~~~被程序華麗的無視掉了。

forcible

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的主題 / 回貼

4樓發表于: 2012-04-10 07:26

只看該作者 | 小中大

呵呵，謝謝
利用同一類信號的狀態轉移一般怎么做呢？
好像都是用M2800

hswangliqun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 234 個
工控威望: 356 點
下載積分: 2060 分
在線時間: 314(小時)
注冊時間: 2009-08-24
最后登錄: 2025-08-24
查看hswangliqun的主題 / 回貼

5樓發表于: 2012-04-10 15:27

只看該作者 | 小中大

用SFC作，太簡單了

meipingboy

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 529 個
工控威望: 736 點
下載積分: 9650 分
在線時間: 613(小時)
注冊時間: 2009-09-13
最后登錄: 2025-08-25
查看meipingboy的主題 / 回貼

6樓發表于: 2012-04-10 15:52

只看該作者 | 小中大

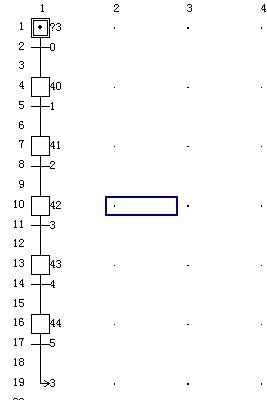

是啊，既然是步進程序，那就應該用 SFC 來編寫，程序一看就明白哪里出問題。
如下圖：

活到老學到老：還有 8 分沒學到

forcible

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 258 點
下載積分: 1975 分
在線時間: 58(小時)
注冊時間: 2012-03-26
最后登錄: 2018-10-07
查看forcible的主題 / 回貼

7樓發表于: 2012-06-14 19:01

只看該作者 | 小中大

的確是這樣，現在會了

eb545

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 271 個
工控威望: 421 點
下載積分: 3613 分
在線時間: 65(小時)
注冊時間: 2011-10-24
最后登錄: 2023-12-19
查看eb545的主題 / 回貼

8樓發表于: 2012-06-15 10:42

只看該作者 | 小中大

,慢慢調試，弄清原因

ak_42bl

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 63 個
工控威望: 171 點
下載積分: 565 分
在線時間: 12(小時)
注冊時間: 2012-05-31
最后登錄: 2024-08-12
查看ak_42bl的主題 / 回貼

9樓發表于: 2012-06-15 16:10

只看該作者 | 小中大

呵呵學習了
