工控人家園 綜合討論 如何用一個變頻器，15個電位器，控制15種速度

leixiaogang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 38 個
工控威望: 159 點
下載積分: 496 分
在線時間: 36(小時)
注冊時間: 2011-11-16
最后登錄: 2021-05-12
查看leixiaogang的主題 / 回貼

60樓發表于: 2012-01-06 14:01

只看該作者 | 小中大

用PLC 控制多段速

zhangli019

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 587 個
工控威望: 2465 點
下載積分: 1907 分
在線時間: 136(小時)
注冊時間: 2011-02-18
最后登錄: 2024-01-27
查看zhangli019的主題 / 回貼

61樓發表于: 2012-01-06 14:16

只看該作者 | 小中大

用個PLC吧，變頻器15段速還是很容易實現的

給我一根杠桿，一個支點

kyy80

態度決定一切``````

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1235 個
工控威望: 3506 點
下載積分: 4423 分
在線時間: 1993(小時)
注冊時間: 2008-02-17
最后登錄: 2025-08-29
查看kyy80的主題 / 回貼

62樓發表于: 2012-01-06 16:23

只看該作者 | 小中大

可以啊。。。看你怎么編程咯。。。好簡單就可以實現實時每層調整和運行時任意層調整的。。。。思路的大概我已經說得好清楚了。。。。祝你成功。。。。

匯榮鋁業

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1787 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1607(小時)
注冊時間: 2009-07-21
最后登錄: 2025-08-26
查看匯榮鋁業的主題 / 回貼

63樓發表于: 2012-01-06 18:00

只看該作者 | 小中大

圖片：

引用
引用第53樓youzida_121于2012-01-05 13:19發表的  :
回51樓：
這個變頻器確實也只有一個模擬量輸入端，但在這里只需要一個輸入端就足夠。15個電位器由15個小型中繼控制投切，15個中繼的輸出端并聯，15個中繼的輸入端（不是指中繼線圈）接15個三線電位器，三線電位器的二個定片可以并聯，但這里我不準備并聯，將采用分開連接，即將電位器的三根線直接接進中繼輸入端。15個電位器在硬件上不采用聯鎖（聯鎖故障率高，每次故障100人民幣，心痛），15個中繼由PLC的15個輸出點控制，到底是那一層及選擇那一種速度，由4個接近開關（裝板機上本來就有的）信號通過PLC的4到16解碼器控制，變頻器不需要識別任何信號，有模擬信號來，變頻器乖乖走就是。
          觸屏我使用的是USB轉MPI電纜，可以連PLC在線修改程序的，軟件使用的是wincc flexible2008多國語言版，到底這電纜能不能連觸屏，我也不知道，操作對不對我就更不知道了。
     大俠，我這里有份原廠的觸屏程序，如果能與觸屏連線的話，直接覆蓋能清掉密碼嗎？

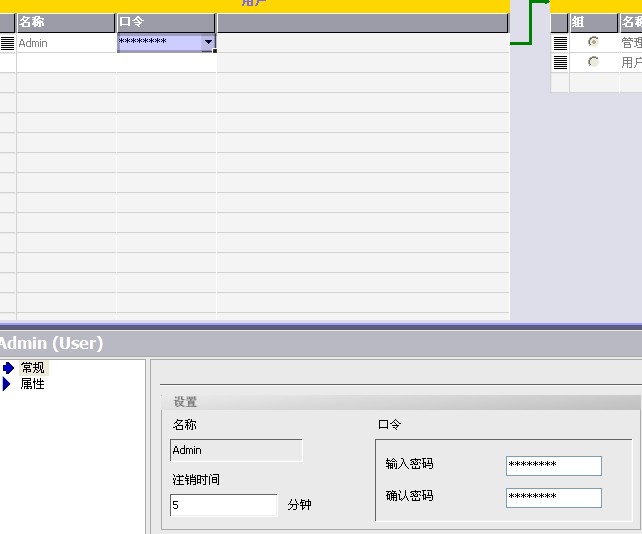

哦，那是我理解錯了。觸摸屏是不是在你想打開某一畫面時出現提示你輸入密碼的？要是這樣的話那這個密碼就在你的畫面程序里。看下圖。

匯榮鋁業

級別: 網絡英雄

發送短信
加為好友

64樓發表于: 2012-01-06 18:05

只看該作者 | 小中大

圖片：

是不是這樣的。

順裕木業

開心果

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 62 個
工控威望: 247 點
下載積分: 8368 分
在線時間: 115(小時)
注冊時間: 2009-08-26
最后登錄: 2018-04-26
查看順裕木業的主題 / 回貼

65樓發表于: 2012-01-06 19:41

只看該作者 | 小中大

這個很簡單，變頻器要用富士的，在裝機層間停位從左到右裝裝4個接近開關，分別表示1，2，4，8層，1亮表示在1層，1，2同時亮?xí)r表示在3層，1，2，4，8層同時亮表示在15層，把4個接近開關信號用4個點輸入PLC，在PLC編成號通，層1信號通，裝板機高速信號通，輸出多步1。層2信號通，裝板運輸機高速信號通，輸出多步2輸，層4信號通，裝板運輸機高速信號通，輸出多步3，層8信號通，裝板運輸機高速信號通，輸出多步4，把四個輸出點通過中繼轉換接到富士變頻接線端子X(jué)1，X2，X3，X4，這樣就可以了，低速在面板直接改，多速段在功能C5到C19中改動，共15個調速段，變頻器多段優先，低速和高速不影響

youzida_121

由自達

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 188 個
工控威望: 900 點
下載積分: 1955 分
在線時間: 288(小時)
注冊時間: 2011-02-15
最后登錄: 2025-01-31
查看youzida_121的主題 / 回貼

66樓發表于: 2012-01-06 19:53

只看該作者 | 小中大

回60樓：
用PLC控制多段速的話，調速是需要在變頻器面板上調，對吧？這樣的話就不符合領導的要求了，況且變頻器也沒有足夠的邏輯輸入端，不能選用。

youzida_121

由自達

級別: 家園常客

發送短信
加為好友

67樓發表于: 2012-01-06 19:58

只看該作者 | 小中大

正在使用PLC，準備犧牲15個輸出點來直接解決。

youzida_121

由自達

級別: 家園常客

發送短信
加為好友

68樓發表于: 2012-01-06 20:19

只看該作者 | 小中大

回62樓：
你說得比較詳細，這個方案雖然好，可惜我水平有限，我也沒有時間去研究你所說的那些一體機。已決定使用在PLC上加模塊的方法解決了（在這里，只有一個電工，我一個人上三班，只上八小時，其它時間待命。這樣，只要我敢硬，說我不會搞，領導是沒辦法的，他這二千多大洋是請不來人給他搞的），這幾天模塊就會買回來。

youzida_121

由自達

級別: 家園常客

發送短信
加為好友

69樓發表于: 2012-01-06 21:16

只看該作者 | 小中大

回63樓：

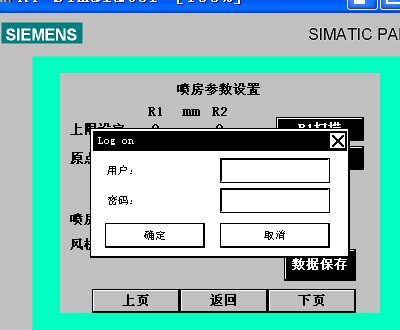

不是這樣的，你上面的那張圖片應該是軟件里的畫面吧？下面的這張圖片是觸屏上的畫面，但這個畫面只是第一層密碼的畫面，第一層密碼只能輸入一些工藝參數，第二層密碼是在觸屏啟動快完畢時，跳出來一個框框，這個框是進入觸屏內部修改觸屏參數的必經之道，就是這一條道，有密碼阻止了進不去。不過，觸屏就算是正常啟動后，進入工藝參數畫面，也有一個按鈕可以返回到第二層密碼那個畫面的，與你的觸屏稍有不同而已。

youzida_121

由自達

級別: 家園常客

發送短信
加為好友

70樓發表于: 2012-01-06 21:19

只看該作者 | 小中大

大俠，這是壓機觸屏的原裝程序。

附件：

壓機觸摸屏.rar (254 K) 下載次數:32

youzida_121

由自達

級別: 家園常客

發送短信
加為好友

71樓發表于: 2012-01-06 21:34

只看該作者 | 小中大

回65樓：
看來你是同行，在這里就不談省不省大洋了，就說說方便性吧。
富士的變頻器邏輯輸入端雖然足夠，但多段速還是得在變頻器面板里調的吧？這樣的話，領導眼中的傻B調起來是不及時的，也是相當困難的。
