工控人家園 西門子工控論壇 誰動了我的Q0.0?

張紅牌

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看張紅牌的主題 / 回貼

樓主發表于: 2011-10-30 17:20

只看樓主 | 小中大

今天想玩下仿真，但是明明編程有Q0.0，卻到了仿真里面的梯形圖里沒有Q0.0。誰動了我的Q0.0？（補充說明：程序仿真正確）

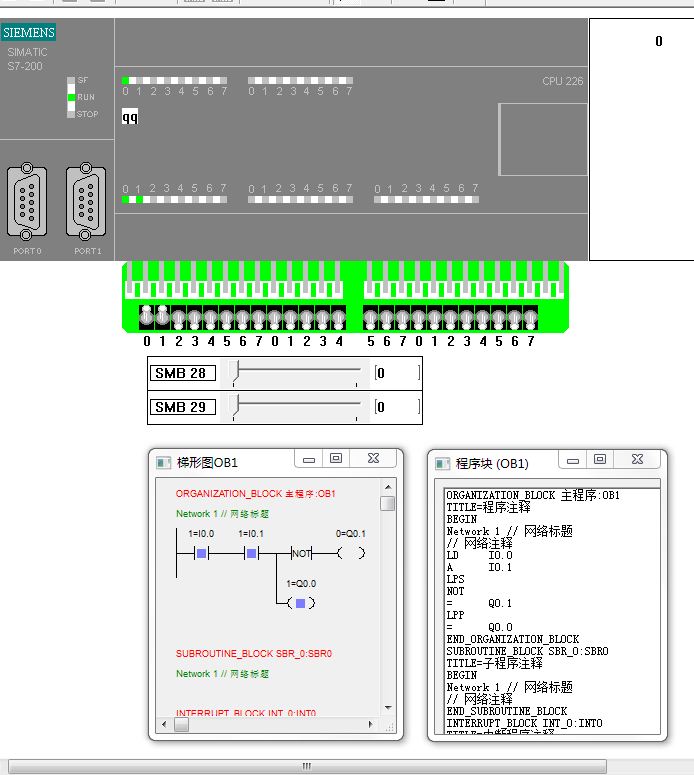

如下圖所示：
圖1：編寫的梯形圖

圖2：仿真的程序塊

圖3：run狀態I0.0與I0.1為OFF時輸出Q0.1

圖4：run狀態I0.0與I0.1為ON 時輸出Q0.0

shanghen1937

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 15 個
工控威望: 160 點
下載積分: 593 分
在線時間: 8(小時)
注冊時間: 2011-09-23
最后登錄: 2012-08-06
查看shanghen1937的主題 / 回貼

1樓發表于: 2011-10-30 19:04

只看該作者 | 小中大

張紅牌

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看張紅牌的主題 / 回貼

2樓發表于: 2011-10-30 19:11

只看該作者 | 小中大

引用
引用第1樓shanghen1937于2011-10-30 19:04發表的 :

大俠，別光擦汗，幫忙解釋一下呀

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5297 個
工控威望: 7523 點
下載積分: 161960 分
在線時間: 3243(小時)
注冊時間: 2007-11-21
最后登錄: 2025-09-06
查看sjm213的主題 / 回貼

3樓發表于: 2011-10-30 21:27

只看該作者 | 小中大

難道又是BUG？
電腦上沒有安裝200軟件幫不了你很多，建議切換到語句表看看……
這個仿真軟件是山寨版（特指非siemens推出）的，可能會有些問題。明天到公司電腦上轉換一下看看。

張紅牌

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看張紅牌的主題 / 回貼

4樓發表于: 2011-10-30 21:55

只看該作者 | 小中大

版主親臨寒舍，感激涕零啊！期待版主的答案

wfb610

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 686 個
工控威望: 3968 點
下載積分: 20572 分
在線時間: 718(小時)
注冊時間: 2009-09-25
最后登錄: 2025-07-23
查看wfb610的主題 / 回貼

5樓發表于: 2011-10-30 22:38

只看該作者 | 小中大

語句表里是正確的

把程序改成下面這樣Q0.0就有啦

這可能是仿真軟件的BUG

張紅牌

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看張紅牌的主題 / 回貼

6樓發表于: 2011-10-30 23:34

只看該作者 | 小中大

謝謝，俺明白了

文名

埋頭苦學

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 407 個
工控威望: 5172 點
下載積分: 13142 分
在線時間: 290(小時)
注冊時間: 2011-08-02
最后登錄: 2025-04-09
查看文名的主題 / 回貼

7樓發表于: 2011-11-09 21:10

只看該作者 | 小中大

進來學習下

菜鳥就是勇敢的小鳥菜鳥終究會有一天變成老鳥我一路狂奔！通往牛X的路上勿失約,毋失信,顧此生,方坦然。

ccy5156

雖然網絡是虛擬的,但同樣存在真.善,美,正在生銹的湘籍男孩,

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 943 個
工控威望: 1401 點
下載積分: 1623 分
在線時間: 151(小時)
注冊時間: 2008-07-28
最后登錄: 2025-07-04
查看ccy5156的主題 / 回貼

8樓發表于: 2011-11-10 03:45

只看該作者 | 小中大

學習了

像螞蟻一樣工作，像蝴蝶一樣生活

daisy111

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 66 個
工控威望: 152 點
下載積分: 664 分
在線時間: 14(小時)
注冊時間: 2010-04-06
最后登錄: 2015-04-09
查看daisy111的主題 / 回貼

9樓發表于: 2011-11-14 23:39

只看該作者 | 小中大

應該是仿真軟件的BUG，畢竟不是官方的
